多层印制电路板:以微米精度雕琢电子立体脉络,以精密互联构筑智能性能图腾
2025-07-03
浏览次数:13
分享到:

5G 基站吞吐寰宇信号的射频腔体里,在 AI 服务器激荡数据洪流的高速背板中,在新能源汽车澎湃动力的三电系统内,多层印制电路板如精密的电子神经网络,以立体化的电路迷宫与高密度的集成魔法,托举起现代电子设备突破性能穹顶的凌云之志。这些由三层以上导电层与绝缘层层叠交织的工业艺术品,不仅完成了信号传输从二维平面到多维空间的蜕变,更如时代引擎般,驱动着通信、算力、汽车电子等领域朝着 "方寸纳万象,毫厘见乾坤" 的极致境界奋勇前行。本文将深入四大核心应用场景,解码多层印制电路板如何以科技匠心重塑高端电子产业的壮丽版图。

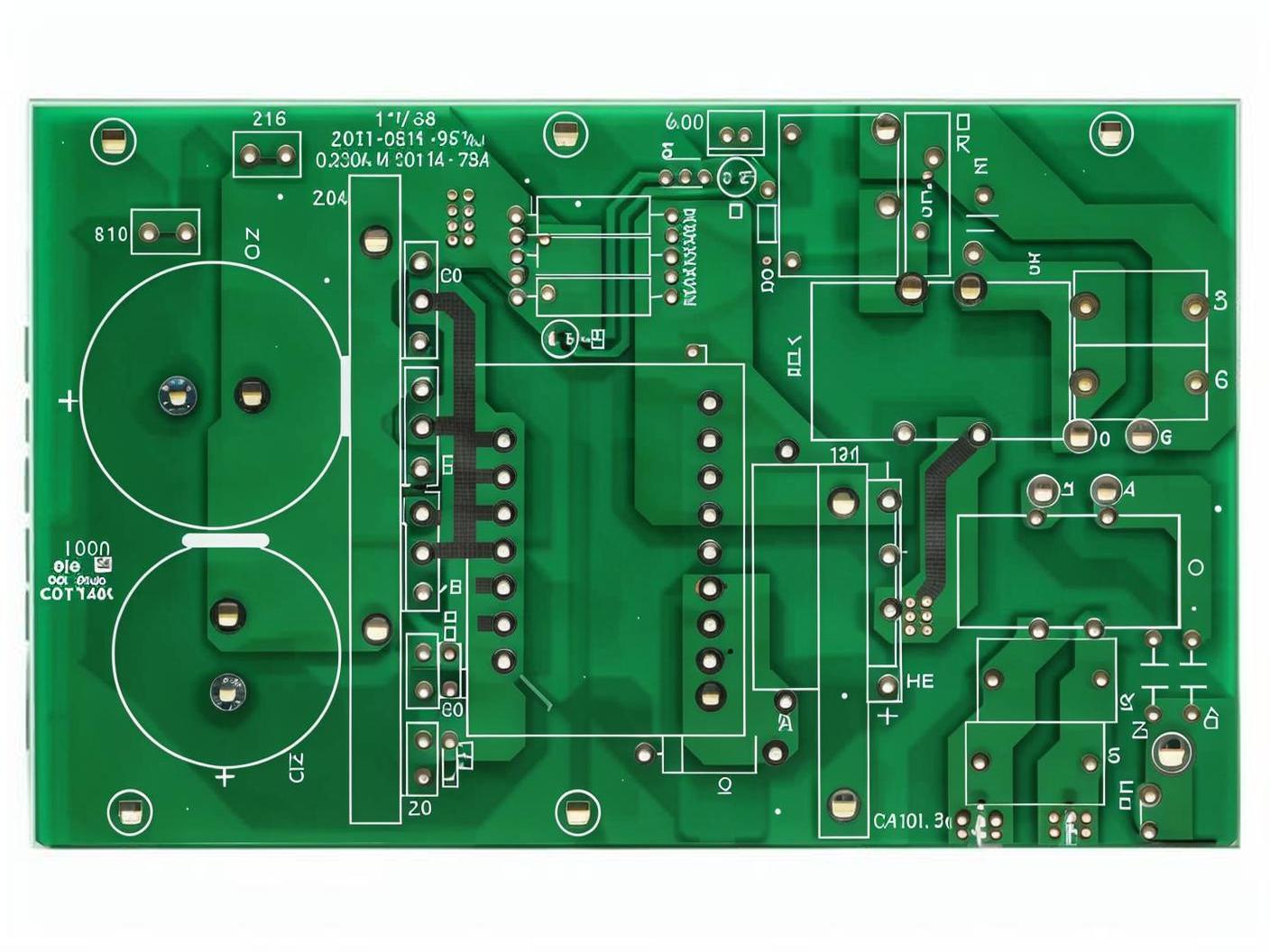

多层印制电路板

一、5G 6G 通信:多层板构建高速信号 立体交通网

在深圳某 5G 基站制造车间,一块 10 层的多层印制电路板正在进行组装 ——4 层信号层采用正交布线规避串扰,2 层电源层通过 10μm 超薄铜箔实现低阻抗供电,层间 0.2mm 的高速材料(Dk=3.0)将 10Gbps 信号损耗控制在 0.3dB/cm 以内。这样的设计,让单个基站的射频模块体积缩小 40%,却能承载比传统设备多 3 倍的频段带宽。

1. 高频高速场景的层叠结构创新

• 微带线立体布局:在 8 层板中采用 信号层 - 地层 - 电源层 - 信号层的镜像对称结构,配合 25μm 线宽的差分线设计,使 5GHz 频段的驻波比(VSWR)从 1.8 降至 1.2

• 盲埋孔技术普及12 层以上的高多层板广泛应用盲孔(仅连接表层与内层)和埋孔(连接内层与内层),将过孔密度提升 60% 的同时,减少对表层布线空间的占用

• 材料性能适配罗杰斯 RO4350B 基板(Dk=3.48)与松下 MEGTRON6Df=0.0023)的组合应用,使 28GHz 毫米波信号的传输效率提升 25%

2. 典型应用案例

某智能设备的射频前端模块采用 16 多层印制电路板,通过 3D 堆叠技术集成 12 个频段的滤波器和功率放大器,在 85×55mm 的空间内实现全球频段覆盖,较上一代机型体积缩小 20%

二、工业控制:多层板筑牢高可靠 工业神经中枢

在某企的主控系统中,一块 14 层的多层印制电路板正在精准控制 32 轴联动的伺服电机。这块采用陶瓷基夹芯结构的电路板,不仅能在 120℃高温环境下稳定运行,更通过 IPC-6012 三级可靠性认证,成为工业自动化设备 24/7 连续运转的核心保障。

1. 严苛工业环境的技术突破

• 耐高温设计:选用 Tg≥170℃的环氧树脂基板,配合 50μm 厚度的导热铜层,将芯片结温控制在 110℃以下,满足冶金、化工等高温场景需求

• 抗振动强化:通过 3D 应力仿真优化焊盘布局,使电路板在 20g 加速度振动下的焊点疲劳寿命提升至 5000 小时,较传统双面板延长 3

• EMI 屏蔽方案:采用全封闭金属屏蔽罩与地层网格设计,将电磁干扰强度抑制在 20μV/m 以下,确保精密传感器信号采集误差<0.1%

2. 智能化生产刚需

随着工业互联网普及,多层印制电路板在智能工厂的应用呈现爆发式增长:

• 工业机器人关节控制器采用 10 层刚挠结合板,在 50mm 弯曲半径下实现 100 万次弯折无故障,满足高速高精度运动控制需求

• 分布式控制系统(DCS)的核心背板使用 20 层高多层板,通过背钻工艺将过孔残桩控制在 80μm 以内,保障 10Gbps 工业以太网信号零失真传输

三、消费电子:多层板赋能智能终端 极致轻薄

在某智能穿戴的表冠模组内,8 层的刚挠结合多层印制电路板正以 0.3mm 的超薄厚度实现功能集成。这块采用聚酰亚胺柔性基材的电路板,通过埋嵌式电容技术将 10 0201 封装元件嵌入内层,使模组体积缩小 35%,成为可穿戴设备微型化的关键推手。

1. 消费电子的极致化需求

• 超密度集成:在 20×30mm TWS 耳机主板中,6 层多层板通过 Anylayer HDI 技术集成 800 个以上微孔,线路密度达 1500 线 /cm²,支撑主动降噪、空间音频等复杂功能

• 柔性化设计:折叠屏手机的铰链区域采用 12 层刚挠结合板,弯曲半径≤5mm 时可承受 20 万次折叠,信号传输损耗仅增加 3%

• 散热优化:游戏手机的主板使用 10 层铜基多层板,通过 0.4mm 厚度的散热鳍片直接连接外壳,使 CPU 温度降低 8℃,续航时间延长 20%

2. 市场规模爆发

根据行业数据显示,2025 年全球消费电子用多层印制电路板市场规模将达 68 亿美元,其中 8-12 层板占比超过 70%,刚挠结合板在可穿戴设备中的渗透率突破 40%

四、医疗电子:多层板开启植入式设备新纪元

在某医疗企业研发生产的心脏起搏器内,8 层的刚挠结合多层印制电路板正以 0.2mm 的超薄厚度贴合心脏表面。这块采用聚酰亚胺柔性基材的电路板,不仅通过了 ISO 10993 生物相容性测试,更实现了 10 万次弯曲无断裂,成为医疗设备从 体外走向 体内的关键桥梁。

1. 医疗场景的特殊技术需求

• 生物相容性材料:表面涂覆 5μm 厚度的聚氨酯涂层,血小板黏附率较传统环氧树脂板降低 80%,长期植入无纤维囊包裹风险

• 微型化集成设计:在 15×20mm 空间内集成脉冲发生器、传感器和无线通信模块,通过埋嵌式电阻(精度 ±1%)减少焊点数量 30%

• 低功耗优化:采用 32nm 制程的 MCU 配合多层板的电源层阻抗优化,使设备待机电流低至 50nA,电池寿命从 5 年延长至 10

2. 典型应用案例

某医疗器械的左心耳封堵器使用 6 层刚挠结合多层印制电路板,通过 0.1mm 厚度的柔性过渡区实现 3mm 弯曲半径,经导管介入时对血管内壁的损伤率降低 40%

五、技术趋势:多层板迈向 更密、更稳、更绿

1. 密度突破:从平面互连到 3D 封装

• 芯片埋嵌技术:将功率芯片直接嵌入多层板内层,通过铜柱凸点(直径 100μm)实现垂直互连,单模块体积缩小 40%

• 扇出型封装基板:在 20 层以上的高多层板边缘区域设计扇出线路,使芯片 I/O 密度从 1000Pin/cm² 提升至 3000Pin/cm²

2. 可靠性升级:应对极端环境挑战

• 纳米晶涂层:在电路板表面沉积 10μm 厚度的纳米晶镍涂层,盐雾试验寿命从 500 小时提升至 1500 小时

• 智能监测集成:内置微型传感器实时监测层间应力,当形变量超过 50μm 时自动触发预警信号

3. 绿色制造:环保工艺成为必选项

• 水基蚀刻技术:采用氯化铜 - 盐酸体系的水基蚀刻液,铜离子回收率从 60% 提升至 90%,废水排放达标率 100%

• 无铅化进程加速Sn-Ag-CuSAC305)焊料普及率超过 95%,镀层铅含量控制在 0.05% 以下

从通信领域的高频信号处理到工业场景的严苛环境适应,从消费电子的极致轻薄需求到医疗设备的生命级安全标准,多层印制电路板凭借持续迭代的技术创新,不断突破性能与应用的边界。

5G 基站的电磁迷宫中构筑信号通衢,于工业控制的精密网络里织就智慧脉络;助力消费电子在方寸之间雕琢轻盈体态,为植入设备打造贴合生命曲线的柔性经络。



多层印制电路板正以灵动多变的创新笔触,在电子世界的画布上不断拓展性能的边界。随着 3D 封装技术的立体演进、材料科学的纳米级突破,以及智能制造的数字蝶变,这一电子产业的核心基石,将在高端应用领域绽放更璀璨的光芒,成为丈量全球电子制造实力的标尺。
