pcb多层板制作工艺流程介绍
2020-07-15
浏览次数:144
分享到:

  本文主要为大家介绍单双面板、多层电路板有哪些工艺流程,主要制作流程介绍,以及电路板各层的作用介绍等,我们一起来看看!

  pcb多层板制作工艺流程介绍

  单双面板:按设计优化的大小进行开料 →打磨处理 → 钻孔 →压合电路板 → 电镀盲孔 → 做外层线路 → 线路油印刷 → 烤箱烘干 → smooth化处理 → 曝光机曝光(菲林定位)→暗室内显影机上显影→蚀刻etching → 印绿油 → 烘烤 →印白字、字符 → 锣边 →开短路功能测试→ 进入FQC→ 终检、目检 →清洗后真空包装。

  多层电路板:压合之前需要自动光检和目检才能进入压合机进行排版压合(在真空的环境下)→ 排在固定大小模中 → 2小时冷压、2小时热压 →分割拆边 → 按设计优化的大小进行开料 → 打磨处理 →钻孔 → 压合电路板 → 电镀盲孔 → 做外层线路 → 线路油印刷 → 烤箱烘干 → smooth化处理 → 曝光机曝光(菲林定位)→暗室内显影机上显影→蚀刻etching → 印绿油→ 烘烤→ 印白字、字符 → 锣边 →开短路功能测试 →进入FQC →终检、目检 →清洗后真空包装。

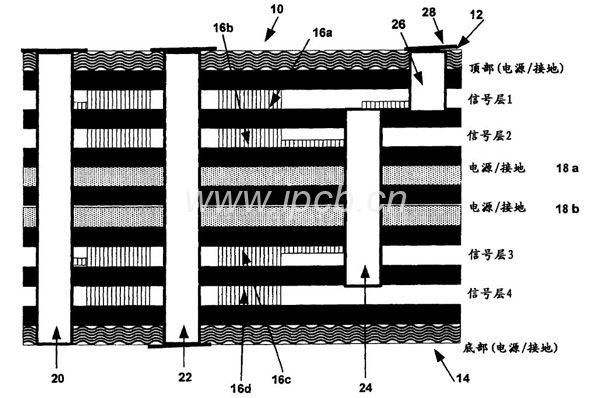

pcb多层板

  现在iPcb小编把pcb电路板的各层作用简要介绍如下:

  ⑴信号层:主要用来放置元器件或布线。Protel DXP通常包含30个中间层,即Mid Layer1~Mid Layer30,中间层用来布置信号线,顶层和底层用来放置元器件或敷铜。

  ⑵防护层:主要用来确保电路板上不需要镀锡的地方不被镀锡,从而保证电路板运行的可靠性。其中Top Paste和Bottom Paste分别为顶层阻焊层和底层阻焊层;Top Solder和Bottom Solder分别为锡膏防护层和底层锡膏防护层。

  ⑶丝印层:主要用来在电路板上印上元器件的流水号、生产编号、公司名称等。

  ⑷内部层:主要用来作为信号布线层,Protel DXP中共包含16个内部层。

  ⑸其他层:主要包括4种类型的层。

  Drill Guide(钻孔方位层):主要用于印刷电路板上钻孔的位置。

  Keep-Out Layer(禁止布线层):主要用于绘制电路板的电气边框。

  Drill Drawing(钻孔绘图层):主要用于设定钻孔形状。

  Multi-Layer(多层):主要用于设置多面层。

  以上就是iPcb小编整理分享的pcb多层板制作工艺流程介绍,希望能够帮助到大家!如果还有更多与pcb相关的疑惑,可以免费咨询iPcb,iPcb专业研发生产各种高端pcb线路板,提供pcb打样及批量生产,主要服务高精密fpc线路板和pcb电路板、软硬结合板,罗杰斯Rogers高频板、多层电路板等,pcb打样最快12小时内交货!
