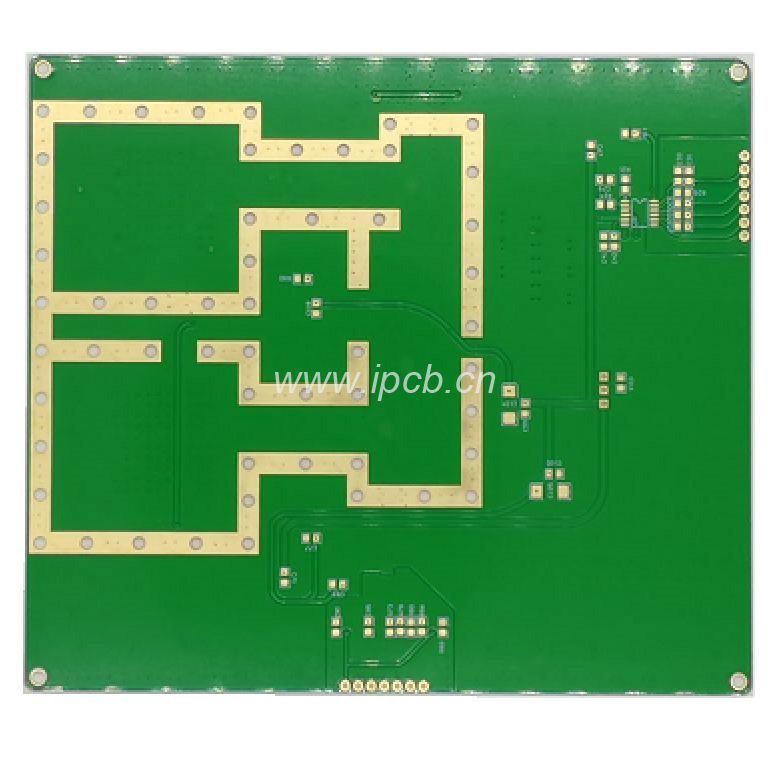

    罗杰斯 RO4350B高频板

    品    名:Rogers RO4350B 高频板
    板    材:罗杰斯Rogers RO4350B

    板    厚:1.65mm
    层    数:2层
    介电常数  : 3.48
    损耗因子:0.0004(1 MHz) , 0.0009(10 GHz)
    介质厚度:1.524mm

    Tg:>280

    Td:390
    阻燃等级:V-0
    导 热 性 :0.69w/m.k
    密      度 :1.86gm/cm3
    表面工艺:沉金

    最小线宽/线距:4mil/4mil

    铜    厚:基铜0.5OZ,成品铜厚1OZ

    用       途:射频通讯仪器

    产品详情 技术参数

    RO4350B是一款具有专利的用编织玻璃布增强的碳氢树脂体系/陶瓷填料的材料,它的电性能非常接近于PTFE/编织玻璃布材料而可加工性又类似于环氧树脂/玻璃布的材料。 RO4350B能够采用标准的环氧树脂/玻璃布的加工工艺,同时提供严格控制的介电常数以及损耗,而其价格却是传统微波材料的几分之一。甚至不需要像基于PTFE的微波材料那样进行特殊的镀通孔前处理或者操作程序。同时通过了应用于有源设备以及高压射频设计所必须的UL 94V-0防火等级。 Rogers Ro4350B高频材料,介电常数:3.38±0.05 ,损耗因子:0.0027,介电常数温度系数:+40,体积电阻:1.7×10&10,表面电阻:4.2×10&9,TG:>280,TD:425,导热系数:0.64 特性: 低介电常数公差和低损耗 不同频率下稳定的电特性 低介电常数随温度波动性 低Z轴执膨胀系数 易于大批量生产 CAF阻抗性(耐离子迁移)

     RO4350B

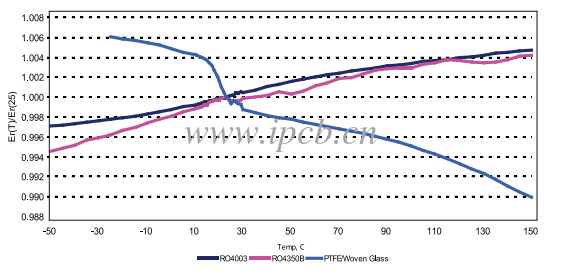

               RO4000系列板材料介电常数随温度变化图

     RO4350B

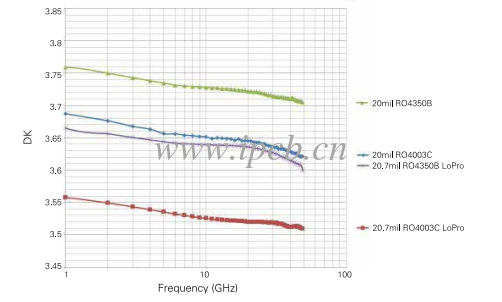

               RO4000 系例板材介电常随频率变化图形

    应用领域:
    蜂窝基站天线和功率放大器
    微波点对点连接(P2P)
    汽车雷达和传感器
    射频识别(RFID)标签
    用于直播卫星的高频头(LNB)



    123

    快速响应
    业内首创的线上自动报价系统,节省客户等待时间,从各个环节缩短产品的研发及生产周期,节省产品上市时间,为您的产品迅速占领市场。





    技术领先
    十年以上的研发及生产团队,专注于软硬结合板、超高多层PCB、高精度阻抗PCB、交叉盲埋孔PCB、高频混压PCB、盲槽PCB、埋电容电阻PCB、厚铜PCB等。





    真诚合作
    视客户为永远的伙伴,共同发展。无论客户大小,只挑信誉,不挑客户,竭尽全力为客户解决难题。


    PCB材料

    PCB设备

    456

    用料扎实
    一律选用品牌原料如板材:联茂、台湾南亚、生益、建滔KB、Isola、Rogers、Arlon、旺灵F4BM、Taconic等,油墨:Taiyo,干膜:Asahi、Dupont。



    快捷交货
    支持双面线路板加急、多层线路板加急、HDI线路板加急。先进的ERP跟踪管理系统,交期领先于业内,平均准时交货率超过95%。






    品质稳定
    严谨的PCB品质控制系统,有效保障产品性能,可按客户要求选择IPC 3级标准管控。推行PDCA管理循环,做客户最信赖的合作伙伴。




    品    名:Rogers RO4350B 高频板
    板    材:罗杰斯Rogers RO4350B

    板    厚:1.65mm
    层    数:2层
    介电常数  : 3.48
    损耗因子:0.0004(1 MHz) , 0.0009(10 GHz)
    介质厚度:1.524mm

    Tg:>280

    Td:390
    阻燃等级:V-0
    导 热 性 :0.69w/m.k
    密      度 :1.86gm/cm3
    表面工艺:沉金

    最小线宽/线距:4mil/4mil

    铜    厚:基铜0.5OZ,成品铜厚1OZ

    用       途:射频通讯仪器
