透明电路板透光率低怎么办？从材料到工艺的完整解决思路

透明电路板的透光率问题，几乎是每个刚接触这类产品的工程师都会遇到的坎。

市面上宣称透光率能到 85% 甚至 90% 以上的透明 PCB，真到了自己手里，打样出来一看 —— 雾蒙蒙的，或者某个区域明显发暗。明明选的是透明基材，走线也尽量避开了可视区，结果还是不理想。

这种情况很常见。透明电路板透光率低的背后，往往不是单一因素造成的。下面从实际生产角度，拆解几个关键方向。

先搞清楚：透光率低，问题到底出在哪

很多人第一反应是 “基材不行”，其实不完全对。

透明电路板透光率低的原因通常集中在三个方面：

基材本身的光学性能。普通 FR4 由玻纤布和环氧树脂组成，本身就不透明。即便换成透明材料，不同材质的透光率差异也很大 ——PET 透光率可以做到 85% 以上但耐温只有 80℃左右，透明 PI 耐热好但成本高且透光率大约 85%，玻璃透光率能到 92% 但脆。选错了材料，后面再怎么优化都有限。

线路和导电层的遮挡。铜本身不透明，但如果导体面积比控制在 10% 以下，整体透明度可以做到 80% 以上。问题是很多设计压根没算过这个比例，走线密密麻麻，透光率自然上不去。

工艺过程中的损伤。这是最容易被忽略的。透明基材表面极其光滑，粗化处理稍微过一点就会发雾；压合时树脂流动不均或产生气泡，会直接散射光线；焊接时助焊剂残留、高温发黄，都可能导致产品报废。

弄清楚了原因，再来看怎么解决。

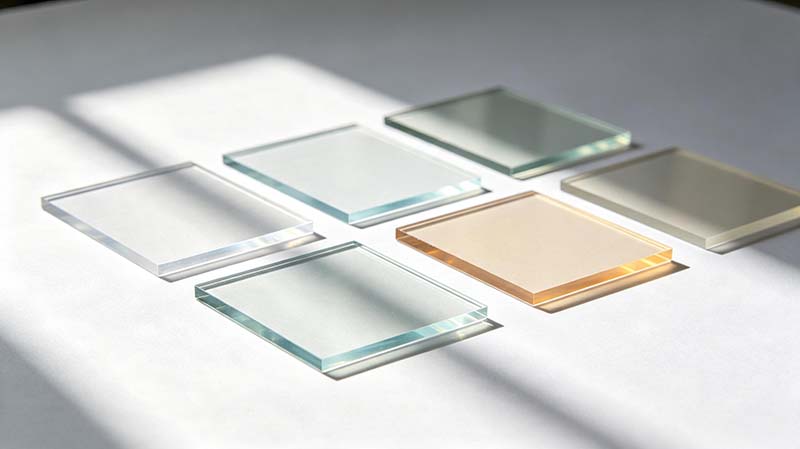

材料层面：基材和导电材料的搭配要算账

基材的选择不光是看透光率数字。

对于刚性透明板，PC 基材是当前比较成熟的选择，透光率能做到 88% 以上。光学级 PC 的抗冲击性比玻璃好得多，透光率也能超过 88%。如果对耐温有要求，可以考虑透明环氧树脂体系，通过调整树脂配方来实现透光。

柔性透明板方面，PET 薄膜是目前最成熟的方案，透明 FPC 透光率可达 85%-88%。但 PET 的玻璃化转变温度只有 80℃左右，过回流焊的时候要小心。透明 PI 耐热能到 200℃以上，能走标准回流焊工艺，就是贵一些。

导电材料这块，常见的几种方案各有取舍：

• ITO（氧化铟锡） ：透光率约 85%，方阻 10-50Ω/sq，应用最广但脆，弯曲半径小于 5mm 时电阻会飙升

• 银纳米线：透光率约 90%，柔性好，适合曲面和可穿戴设备

• 金属网格：透光率约 82%，方阻最低（0.5-2Ω/sq），适合大尺寸应用

没有完美的材料，只有合适的搭配。透明 PCB 透光率改善的第一步，就是根据产品的温度环境、弯曲要求和成本预算，把材料和工艺的账算清楚。

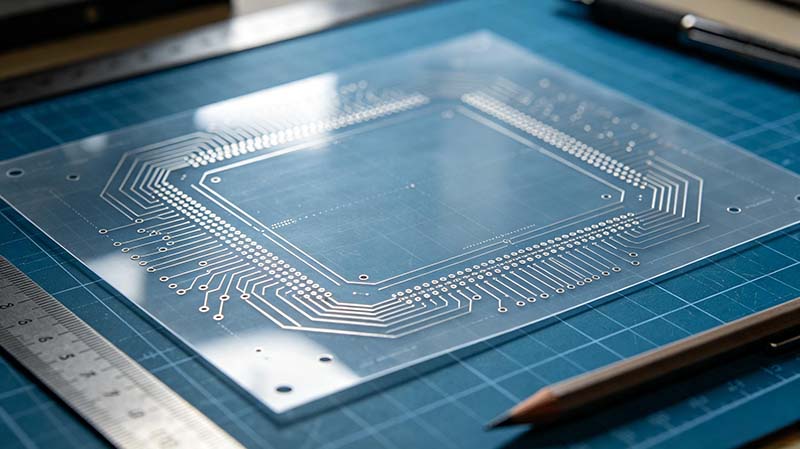

设计层面：走线密度和视觉区的平衡

设计阶段能做的工作，往往比后期补救更有效。

控制导线覆盖率是个硬指标。设计时需要尽量降低导线密度来提升透明度，常用的做法是把信号线绕开关键视觉区域。对于必须穿过可视区的走线，尽量做细 —— 导电层厚度在 1 微米的情况下，细线加工相对容易，对提高光线透过率是有利的。

层数要克制。透明多层板的层间对准误差要求比传统 PCB 严格得多 —— 需小于 10μm，传统 PCB 是 25μm。而且每多一层，胶层就多一层，透光率就会往下掉。能用单层就不用双层，能用双层就别上多层。更简单的叠层结构能提供更好的光学性能和良率。

过孔和焊盘的设计也要考虑透光影响。焊盘尺寸适当缩小可以减少遮挡。如果可能，把密集布线和焊盘安排在非可视区域。

工艺层面：那些容易被忽略的细节

工艺控制是透明电路板透光率低问题的高发区，也是最能体现经验差距的地方。

压合工艺是最关键的环节之一。透明基材对温度、压力非常敏感，压合参数需要专门调试。普通 FR4 的压合压力一般在 1-1.2MPa，透明板往往需要提高到 1.5-2MPa。压力不够，树脂流动不充分会产生气泡 —— 气泡会导致光散射，直接拉低透明度。压力太大又可能把基材压出应力纹。

粗化处理是个两难问题。透明基材表面光滑，化学粗化效果不如 FR4 理想，附着力容易出问题。但粗化过度又会造成局部发雾、透光性下降。这里没有标准答案，只能针对具体材料做工艺窗口的摸索。有案例显示，通过调整粗化液浓度、增加前处理时间，可以把良率从 80% 以下恢复到 95% 以上。

清洁度的要求也比普通板高得多。透明基材上任何微小的污染 —— 指纹、灰尘、残胶 —— 在最终产品里都会被放大。处理流程中必须严防划伤和表面污染。

UV 固化胶的使用也要注意。采用紫外固化胶时，透光率可能会下降 3%-5%。如果对透光率要求极高，可以考虑光学胶（OCR），但成本会增加约 40%。

表面处理：镀层选不对，透明度白费

表面处理这个环节，很多人习惯性地沿用 FR4 的经验，结果踩坑。

传统厚层喷锡或沉金会明显遮挡光线。对于透明板，优先选择透明导电涂层（如 ITO 膜溅射）或薄层高纯度沉金，金层厚度控制在 0.1μm 以下。这样既能保证可焊性，又不会过度影响透光。

AR 涂层是另一个值得考虑的选项。它能把反射率从 8% 降到 1% 以下，同时提升表面硬度。反射率降下来，视觉上的通透感会明显改善 —— 有时候透光率数字没变，但人眼看着就是更透了。

AF 涂层（防指纹）对于消费类产品也很有价值，能减少指纹污染，维持美观。

需要注意的是，OSP（有机保焊膜）在透明板上做起来比较麻烦，膜厚难控制，放置时间稍长就容易发黄。沉银对湿度和硫化气体敏感，透明基材上更容易变色。这些工艺在选型时要提前评估。

检测和验证：透明板有透明的测法

普通 FR4 的品检方法，搬到透明板上不一定好用。

首先，外观检验的标准要换。普通 FR4 表面有颜色，轻微的粗化不均、镀层斑点肉眼不容易察觉。但透明板是透光的，任何微小缺陷都会被放大。建议换用透光灯检查，而不是仅靠肉眼和普通光源。

其次，焊接检测有特殊性。透明焊盘用 AOI（自动光学检测）直接识别比较困难，可能需要引入红外热成像定位或导电胶预置技术。

另外，雾度这个指标值得关注。透光率数值高不代表视觉效果好 —— 如果雾度超过 3%，在侧光下字符边缘就可能出现晕影。行业经验显示，雾度控制在 1.5% 以内的涂层，基本不会对标准 AOI 造成额外误检。选材和工艺优化时，透光率和雾度要一起看。

透明电路板这条路，说到底是在光学性能和电气性能之间找平衡。透明 PCB 透光率改善没有捷径，但每一步优化都算数。
