PTFE（聚四氟乙烯）高频板制造与应用技术指南

如果你正在设计工作频率超过 5GHz 的射频电路，或是在毫米波频段遇到信号衰减、相位偏移等完整性问题，以聚四氟乙烯（PTFE，俗称特氟龙 / Teflon）为基材的高频电路板，几乎是高频场景下的核心选型方案。与常规 FR4 板材相比，PTFE 高频板并非 “性能略优” 的升级选项，而是 10GHz 以上频段能否实现稳定工作的门槛性材料。

作为专注高频电路板制造的工厂，我们在日常审图与量产过程中，见过大量因材料选型偏差、设计细节疏忽导致的返工与报废案例：有项目将普通 FR4 用于 24GHz 雷达，最终信号衰减至无法解调；也有设计选对了 PTFE 基材，却因孔径比超标导致镀通孔（PTH）可靠性失效，整批板材报废。PTFE 高频板从材料准备到成品测试，全流程工艺窗口都比普通 FR4 板严苛得多。

一、PTFE 高频板的核心优势：为什么是高频信号的 “高速公路”

PTFE（聚四氟乙烯）是射频与微波电路的首选基材，核心源于其分子结构中碳 - 氟键（C-F）的强电负性，带来了两个对高频传输至关重要的电气特性：

• 极低的介电常数（Dk ≈ 2.0–2.2）：相比 FR4 的 Dk 4.2–4.8，PTFE 可使信号传播速度提升约 40%，同时显著降低寄生电容。量产中对应的直观优势是：同等阻抗要求下微带线线宽更宽，制造公差容忍度更高，阻抗控制更容易实现。

• 极低的损耗因子（Df ≈ 0.0002–0.0009）：这是 PTFE 高频板最核心的性能壁垒。普通 FR4 的 Df 通常在 0.02 左右，10GHz 以上频段内信号每传输 1 厘米就会出现明显衰减；而 PTFE 的 Df 比 FR4 低两个数量级，这也是毫米波 5G 基站、77GHz 车载雷达、卫星通信设备几乎清一色采用 PTFE 基材的核心原因。

但纯 PTFE 材料存在固有短板：机械强度偏低、热膨胀系数（CTE）高（纯料 z 轴 CTE 约 100 ppm/°C），未经改性的基材钻孔易变形，铜箔附着力极差。因此实际 PCB 量产中使用的 PTFE 板材，几乎均为填充或玻纤增强的复合材料。

二、PTFE 高频板材料体系与工程选型要点

工程应用中主流的 PTFE 高频板材可分为三大类，材料选型偏差极易导致交期延误与批量报废，需结合频段、结构与可靠性要求匹配。

1. 玻纤编织增强 PTFE

在 PTFE 树脂中加入编织玻璃纤维布，代表进口型号如 Taconic TLY 系列。玻纤增强可将 z 轴 CTE 从纯料的 100 ppm/°C 降至 20–30 ppm/°C，大幅提升板材尺寸稳定性。

• 适用场景：多层板、需要机械安装刚性的场景（如功放模块、LNB 下变频器）。若板材需设计镀通孔，且工作环境存在 - 55℃~+125℃温度循环，玻纤增强型是基础选型要求。

• 国产对标：生益科技 S6100 系列、中英科技 ZYF-G 系列

2. 陶瓷填充 PTFE

通过在 PTFE 基体中添加陶瓷粉末（常用二氧化钛、钛酸锶），可精准调控介电常数，同时进一步降低热膨胀系数：X/Y 轴 CTE 可降至约 17 ppm/°C，与铜的膨胀系数高度匹配；z 轴 CTE 约 24–25 ppm/°C，远优于纯 PTFE 与玻纤编织型。代表进口型号如 Rogers RO3003（Dk=3.0）、RO3010（Dk=10.2）。

• 适用场景：相控阵天线、多层混压板、对 PTH 可靠性要求高的航天与军用雷达设计。陶瓷填充 PTFE 是高可靠性高频场景的标准配置。

• 国产对标：华正新材 HC 系列、中英科技 ZYF-C 系列

3. 微纤玻纤 PTFE

采用随机取向的微细玻璃纤维替代编织布，代表进口型号如 Rogers RT/duroid 5880（Dk=2.20, Df=0.0009）。这类材料 Dk 与 Df 表现最优，但机械强度相对偏弱，z 轴 CTE 较高（约 234 ppm/°C）。

• 适用场景：对插入损耗极度敏感的卫星通信、军用电子战系统。工作频率 40GHz 以上、损耗要求严苛的设计，优先选择该类材料。

• 国产对标：生益科技 S6200U 系列

主流 PTFE 板材参数对比表

选型三维评估模型：频率 → 结构 → 可靠性

我们评估高频 PCB 材料匹配度时，通常遵循以下逻辑，可有效避免过度选型或选型不足：

第一步：先看工作频率。若工作频率 <3GHz，优先确认是否可采用高 Tg FR4 或 Rogers RO4350B（碳氢化合物陶瓷基材，非纯 PTFE）。大量 “高频” 项目实际采用 RO4350B 即可满足性能，加工难度更低、交期更短、成本更优。

第二步：再看板层结构。若为双层微带天线，可优先选择玻纤编织或微纤玻纤 PTFE；若为四层以上带盲埋孔的设计，陶瓷填充 PTFE 是更稳妥的选择 —— 其 X/Y 轴 CTE 与铜高度匹配，可大幅降低热循环后镀层开裂的风险。

第三步：最后匹配可靠性要求。需要经历宽温循环的场景（汽车电子、户外基站），必须重点关注 z 轴 CTE 指标；纯相控阵天线若无过孔设计，可适当放宽 CTE 要求，优先选择 Df 更低的材料。

三、高频设计关键电气性能与工艺的关联

1. 介电常数（Dk）与阻抗控制

PTFE 的低 Dk 特性（主流 2.0–3.0 区间）直接决定了传输线宽度。以 50Ω 微带线为例，1.6mm 板厚、Dk=2.2 的 RT5880 板材上，线宽约 2.8mm（110mil）；而 Dk=4.4 的 FR4 上，线宽仅约 1.5mm（59mil）。更宽的走线意味着蚀刻公差对阻抗的百分比影响更小。

量产经验提示：PTFE 板的阻抗控制难点并非线宽蚀刻，而在于材料本身的 Dk 批次波动。进口高端 PTFE 材料的 Dk 公差通常控制在 ±0.02 以内，部分中低端材料可能达到 ±0.05。对于要求 ±5% 阻抗精度的设计，建议制前要求材料供应商提供批次 Dk 测试报告。

2. 损耗因子（Df）与毫米波信号完整性

Df 直接决定信号单位长度的衰减量。28GHz 毫米波频段下，普通 FR4 的插入损耗约为 0.03 dB/mm，而低损耗 PTFE（Df=0.0009）约为 0.003 dB/mm。对于 10cm 长度的馈电网络，FR4 的累积损耗可达 3dB（功率减半），而 PTFE 仅 0.3dB。

该问题在阵列天线设计中尤为突出：当阵列规模超过 8×8 时，馈线总长度可达 15–20cm，若基材选型错误，信号到达辐射单元前已衰减殆尽。

3. 温度稳定性与相位一致性

PTFE 的介电常数温度系数（TCDk）通常低于 - 50 ppm/°C，陶瓷填充的 RO3003 系列可接近 0 ppm/°C。在相控阵天线中，若各通道 Dk 随温度漂移不一致，会直接导致波束指向偏移。这也是 5G Massive MIMO 基站普遍采用陶瓷填充 PTFE 材料的核心原因。

四、PTFE 高频板制造难点与量产工艺解决方案

PTFE 高频板的制造难度远高于 FR4，核心源于 PTFE 两大特性：极低的表面能（不粘性）与较低的软化点。以下是我们量产过程中总结的关键工艺控制点。

1. 铜箔附着力：钠化蚀刻与等离子处理

PTFE 表面能极低，铜箔无法直接压合附着，行业主流有两种处理方案：

• 钠萘蚀刻（钠化处理）：通过化学方式剥离 PTFE 表面的氟原子，形成粗糙碳化层，附着力强。但该工艺涉及强腐蚀性化学品，环保要求高，且处理后表面活性窗口期仅数小时。

• 等离子体处理：采用氦 / 氧等离子体轰击材料表面，引入极性基团实现活化。工艺更清洁、可控性更强，但设备投入成本高，对 2oz 以上厚铜的处理效果会有所下降。

工艺建议：厚铜 PTFE 板（如功放输出级）优先评估等离子处理方案。若工厂仅具备钠蚀刻能力，厚铜板经焊接热冲击后易出现铜箔起翘，制前需确认铜箔处理工艺与对应的可靠性测试数据。

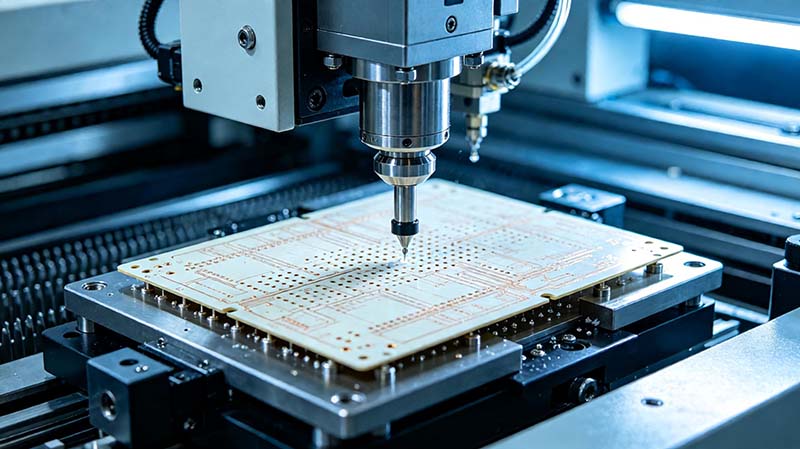

2. 钻孔 “拖胶” 与 PTH 可靠性

PTFE 的熔点约 327℃，钻孔过程中钻头与板材摩擦的局部温度极易超过该阈值，导致 PTFE 熔化并涂抹在内层铜环上，形成 “拖胶”（Smear）。拖胶会导致后续化学沉铜无法与内层铜有效结合，最终造成开路失效。

我们的量产管控标准：

• 钻 PTFE 板材的钻头寿命仅为 FR4 的 1/3，执行强制换刀制度，不沿用经验性换刀周期

• 孔径比（板厚 / 孔径）超过 6:1 时，拖胶风险急剧上升，建议采用分步钻孔或激光钻孔方案

• 去胶（Desmear）必须采用等离子工艺，传统高锰酸钾化学去胶对 PTFE 几乎无效

3. 多层板层压与粘结片选型

纯 PTFE 材料不存在常规 FR4 体系的 “半固化片（Prepreg）”，多层 PTFE 板的层间结合通常采用两类方案：

• FEP（氟化乙烯丙烯）薄膜：熔点约 260℃，层压温度窗口窄，对压机温控精度要求极高，但高频性能一致性好

• 低流胶环氧粘结片：成本更低，但引入异种材料界面，会降低层间高频传输性能

选型判断逻辑：若层间传输的是低频控制信号，可采用低流胶环氧实现混压；若层间需要传输射频信号，必须采用 FEP 或 PTFE 基粘结片，否则层间过孔位置会出现严重的阻抗不连续。我们审图时会重点核查叠层设计中，是否有射频信号穿越混压材料界面。

4. 阻焊附着力优化

PTFE 的低表面能特性，导致普通液态感光阻焊（LPI）附着力极差，是 PTFE 板最常见的质量问题之一，易出现阻焊脱落、起泡等失效。

我们的量产解决方案：

• 优先选用陶瓷填充 PTFE 基材，其表面粗糙度更高，阻焊附着力更优

• 阻焊前的等离子活化处理是必选工序，而非可选项

• 纯 PTFE 基材建议采用覆盖膜（Coverlay）替代液态阻焊，虽成本略高，但可靠性大幅提升

5. 阻抗测试与高频性能验证

PTFE 高频板不能仅通过普通飞针测试验收，高频性能必须通过矢量网络分析仪（VNA）在对应工作频段扫频验证。我们工厂的标准量产流程为：

• 每批 PTFE 板生产时，同步制作专属阻抗测试条（Test Coupon）

• 采用 VNA 在客户指定频段（默认 10GHz）测试 S 参数与阻抗值

• 管控标准为阻抗偏差≤±5%，插入损耗与仿真值偏差≤±0.5dB

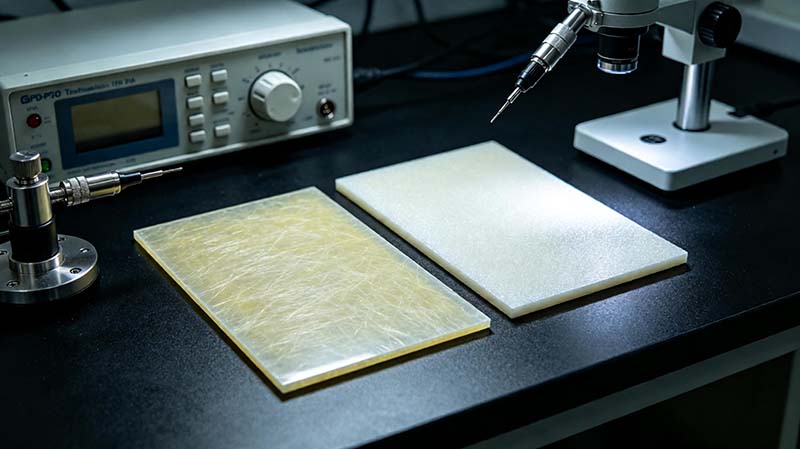

五、PTFE vs FR4 vs RO4350B：场景化选型指南

什么时候必须选用 PTFE 高频板？

• 工作频率 > 10GHz，且走线长度 > 5cm

• 产品需经历 - 55℃~+150℃以上的宽温循环

• 对相位一致性有严格要求（相控阵、波束成形网络）

• 高湿度、强腐蚀的特殊工作环境（海洋、化工、航天场景）

什么时候 RO4350B 性价比更高？

Rogers RO4350B 为碳氢化合物 + 陶瓷填充基材，不属于纯 PTFE 体系。6GHz 以下频段，其 Df（0.0037）虽略逊于 PTFE，但远优于 FR4，且加工难度与 FR4 接近。Sub-6GHz 的项目中，RO4350B 通常是性价比最优的方案，交期也更短。

混压（Hybrid PCB）设计要点

采用 “射频层 PTFE + 数字 / 电源层 FR4” 的混压设计，可将整体材料成本降低 40%–60%。但需注意核心风险：混压界面的 CTE 差异会导致板件翘曲。FR4 的 z 轴 CTE 约 50 ppm/°C，陶瓷填充 PTFE 约 24–25 ppm/°C，当板厚超过 2.0mm、尺寸大于 150mm×150mm 时，翘曲风险会显著上升。此类场景建议射频层选用 RO4350B（CTE 与 FR4 更匹配）替代纯 PTFE。

六、典型高频应用场景与材料匹配方案

1. Sub-6GHz 基站与功率放大器

• 频率范围：700MHz – 6GHz

• 推荐材料：陶瓷填充 PTFE（RO3003 / 国产对标款）、玻纤编织 PTFE

• 选型原因：该频段对 Df 要求相对宽松，但对散热与 PTH 可靠性要求高。陶瓷填充 PTFE 导热性优于纯 PTFE，且 CTE 与铜匹配，适配大功率功放的工作场景。

2. 毫米波 5G 与 77GHz 车载雷达

• 频率范围：24GHz – 81GHz

• 推荐材料：微纤玻纤 PTFE（RT/duroid 5880 / 国产对标款）、RO3003（5G 基站）

• 选型原因：77GHz 雷达波长仅约 3.9mm，天线与馈线的毫米级误差都会导致相位失配。微纤玻纤 PTFE 的 Df 最低，可最大限度降低馈电网络损耗。车载雷达板通常采用 2 层结构，板厚选用 0.254mm（10mil）或 0.508mm（20mil），实现天线与馈线的共面设计。

3. 卫星通信与相控阵雷达

• 频率范围：X 波段至 Ka 波段（8–40GHz）

• 推荐材料：陶瓷填充 PTFE（RO3003/RO3035 / 国产对标款）

• 选型原因：卫星载荷对重量与可靠性要求极高，且需承受发射阶段的剧烈振动与轨道上的温度循环。陶瓷填充 PTFE 的低 CTE 特性，可保障大尺寸相控阵在温度变化下的波束指向稳定性。

七、PTFE 高频板设计交付前 DFM 核查清单

提交设计文件给板厂前，建议对照以下清单自查，可大幅减少制前沟通成本，规避量产工艺风险：

八、常见问题与工程判断

Q：我的项目工作在 2.4GHz，需要用 PTFE 高频板吗？
A：通常不需要。2.4GHz 频段下 FR4 的损耗基本可满足常规设计需求，除非对天线效率或板子尺寸有极端要求。若确实需要低损耗特性，优先考虑RO4350B类碳氢高频板，加工难度与交期远优于 PTFE 材料。

Q：PTFE 高频板可以做树脂塞孔吗？
A：不建议常规工艺的树脂塞孔。PTFE 低表面能会导致树脂附着力不足，热循环过程中易出现塞孔树脂脱落。若必须做塞孔设计，需要求板厂塞孔前做等离子活化处理，并选用与 PTFE 相容性好的特种树脂。

Q：为什么样板的阻焊一碰就掉？
A：这是 PTFE 板的典型工艺问题，通常原因是板厂未做等离子活化处理，或是阻焊固化温度、能量不足。PTFE 板材的阻焊固化能量需要比 FR4 高 20–30%，且必须配合附着力促进工艺。若加工厂无等离子设备，建议改用覆盖膜方案。

Q：PTFE 板最多能做多少层？
A：纯 PTFE 多层板可做到 8–12 层，但加工难度随层数指数级上升。超过 4 层的设计，建议选用陶瓷填充 PTFE（CTE 更低，可靠性更优），且层间粘结必须采用 FEP 薄膜而非环氧粘结片。提交设计前，务必确认板厂具备 FEP 层压工艺经验与高精度温控压机。

Q：PTFE 高频板打样最快多久？支持国产材料吗？
A：常规双层 PTFE 板打样周期 7-10 天，多层板 10-15 天；选用国产现货材料可缩短 1-3 天交期。我们支持全系列进口与国产 PTFE 高频材料加工，可根据项目成本与交期需求推荐适配方案。
