透明电路板SMT焊接注意事项：温度控制、焊膏选择与缺陷解决指南

拿到一块透明电路板样品，第一反应多半是 "真漂亮"—— 线路在透亮的基材上清晰可见，比传统 FR-4 的绿色阻焊层清爽太多。但真正上手开始 SMT 贴片焊接，问题就来了：烙铁温度稍微高一点，板边直接泛黄；换低温焊锡，流动性又差，焊完板上留了好几个 "小疙瘩"。

这不是手艺问题，是透明电路板 SMT 焊接注意事项和传统 PCB 完全不在一个维度上。本文从材料特性出发，把焊接全流程中那些容易被忽略的细节逐一拆解。

一、透明电路板为什么 "不好焊"—— 先搞清楚材料脾气

透明电路板之所以透明，是因为基材从 FR-4 的环氧玻璃布换成了高透光材料。目前市面上谈论的 "透明 PCB"，绝大多数是PET基材的柔性电路板，透光率可以拉到 85%-95%。也有少数使用透明聚酰亚胺（CPI）或玻璃基板。

三种基材的焊接耐受度：

与传统 FR-4 的核心差异在于：FR-4 扛 260°C 高温 "跟玩似的"，波峰焊、回流焊随便造；而 PET 基材的透明电路板对温度极其敏感，焊接窗口非常窄。这是所有透明电路板 SMT 焊接注意事项的出发点 ——温度控制是第一道防线。

二、焊前准备：选对材料就成功了一半

焊膏怎么选 —— 低温合金的利弊权衡

PET 基板的SMT 贴片必须使用低温焊膏，常见的是 SnBi 合金（铋锡合金），熔点约 138°C。但低温焊膏有个明显的短板：流动性比标准 SAC305 差。

在实际操作中，这意味着：

• 印刷时更容易出现少锡或拉尖

• 回流后焊点表面不够光滑，光泽度偏低

• 焊点的机械强度低于 SAC305

一个容易被忽略的致命隐患：SnBi 合金在100°C 以上环境长期服役时，铋相会持续粗化，焊点逐渐脆化。这意味着常温下测试全 PASS 的产品，如果在密闭高温机箱内运行几个月，焊点可能会陆续开裂。如果你的产品工作环境温度持续高于 100°C，要么换 CPI 基材搭配常规 SAC305 焊膏，要么考虑使用各向异性导电胶（ACA）替代焊接。

一个常见的判断逻辑：如果你的产品需要在高温环境长期运行，PET 基板 + 低温焊膏的组合可能不够可靠 —— 这时候要么换 CPI 基材，要么考虑用导电粘合剂替代焊接。

钢网设计的调整思路

由于低温焊膏流动性差，钢网开孔可能需要做微调。对于 0.5mm 及以下的细间距元件，可考虑将模板孔径适当减小，以避免焊膏挤出过多导致短路。但具体调整幅度需要根据实际焊膏型号和板厂工艺能力来定，没有放之四海而皆准的数值。

焊盘表面处理：OSP 还是 ENIG？

PET 柔性透明 PCB 的 SMT 焊接，表面处理通常推荐 OSP 或 ENIG。不推荐镀银工艺，因为银离子容易扩散。OSP 成本更低，但存储期限短、不耐多次回流；ENIG 价格更高，但可焊性更稳定。如果你的透明电路板需要多次返工或双面贴装，ENIG 是更省心的选择。

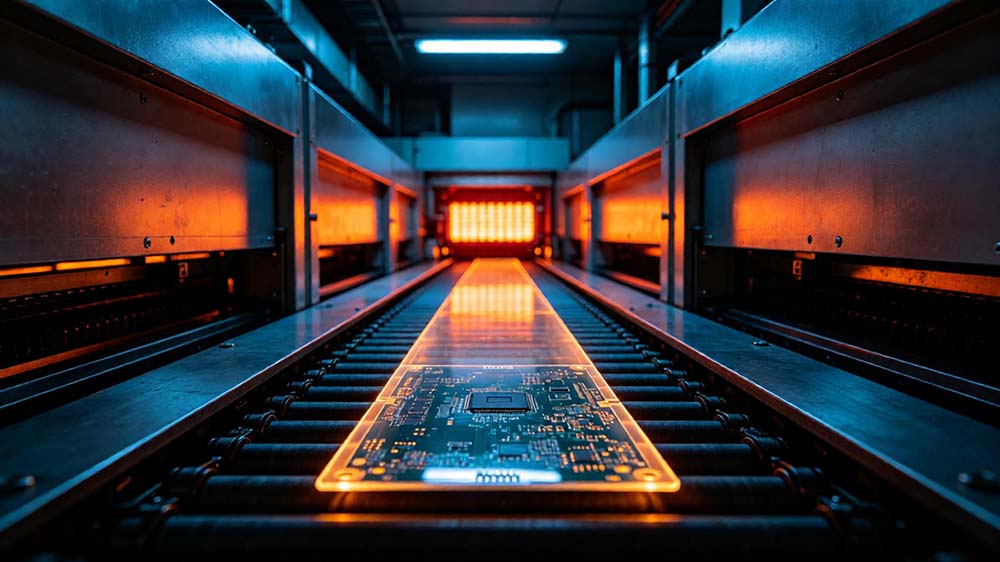

三、回流焊温度曲线：别拿 PET 当 FR-4 用

这是透明电路板 SMT 焊接注意事项中最容易翻车的环节。

PET 基板的推荐思路：回流焊温度必须控制在 150°C 以下。具体来说：

• 峰值温度：138-145°C（刚好超过 SnBi 焊膏熔点）

• 预热区：升温速率控制在 1-2°C/s，避免热冲击

• 液相以上时间（TAL）：建议控制在30-60 秒以内。这是比峰值温度更关键的参数 —— 峰值没超但 TAL 拉到 90 秒，热累积照样会让 PET 基材泛黄、焊盘结合力下降。在没有现成经验数据时，以 30-45 秒为起点做 DOE 验证，比照搬 FR-4 的 60-90 秒窗口要稳妥得多。

CPI 和玻璃基板就没这么 "娇气"，可以走常规的无铅回流焊曲线 —— 预热 150-200°C 持续 60-120 秒，回流区峰值 230-255°C。

一个常见的翻车场景：工程师习惯了 FR-4 的工艺窗口，直接把同一套温度曲线套到 PET 透明板上。结果过炉出来，板子泛黄、翘曲，甚至焊盘脱落。这种情况通常发生在项目从传统板切换到透明板、但工艺参数没跟着调整的时候。

为什么会这样：PET 的玻璃化转变温度仅约 80°C，意味着在 80°C 以上基材就开始软化。常规回流焊的预热区就已经远超这个温度，基材在炉子里相当于 "烤软了再焊"—— 不变形才怪。

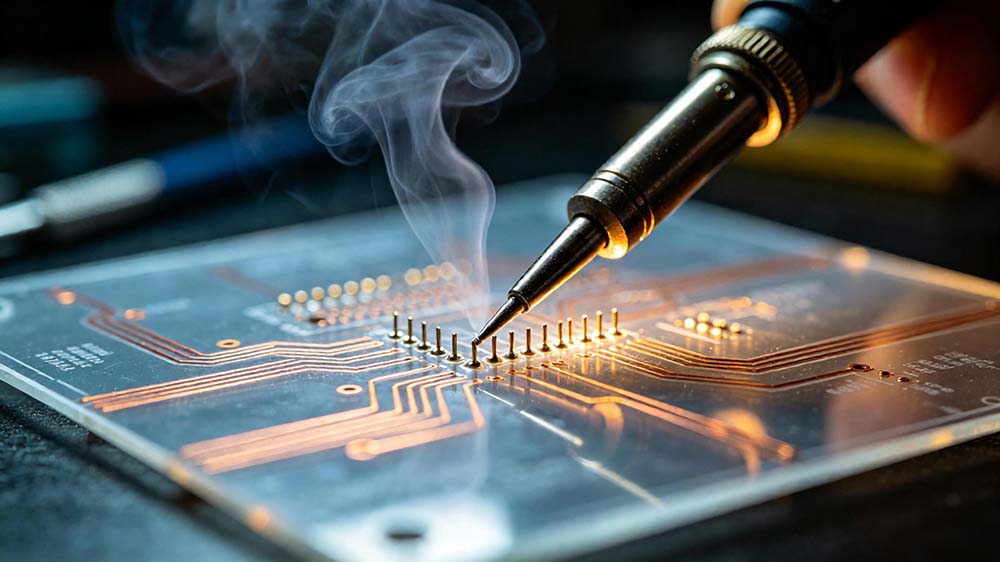

四、手工焊接透明 PCB：那些没人明说的坑

很多研发打样场景不会开钢网走回流焊，而是手工焊接。这时候的透明电路板 SMT 焊接注意事项又不一样。

烙铁温度和焊锡选型：如果用手工焊接 PET 透明板，烙铁温度建议控制在 260°C 以下，配合低温焊锡丝使用。有用户分享过真实经历："普通烙铁温度稍微高一点，板边直接泛黄，吓得我赶紧换低温焊锡"。

为什么透明板更容易 "起疙瘩"：低温焊锡流动性差，手工焊接时焊锡不容易铺展开，容易在焊盘上堆成 "小疙瘩"。这不是手艺问题，是材料本身的物理特性决定的。解决方案：适当延长烙铁在焊盘上的停留时间（但要注意不能烧坏基材），或者使用助焊剂来改善润湿性。

返工时的致命风险：透明基材比 FR-4 软得多。有工程师反映："吸锡枪一加热，基材直接粘了一小块在吸头上，好好一块板就这么废了"。返工透明 PCB 时，建议用热风枪从背面加热，而不是直接用吸锡枪接触焊盘。

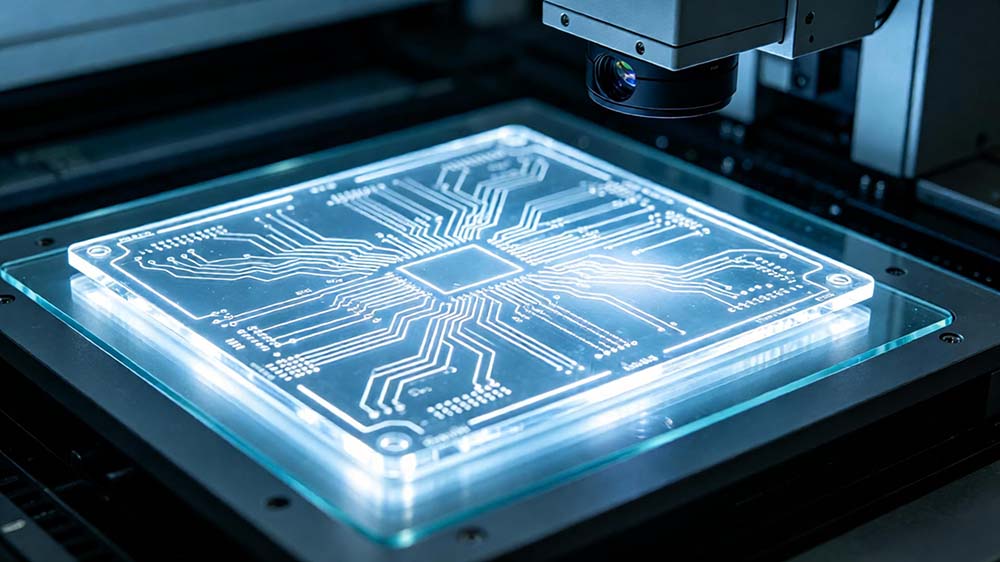

五、焊后检测：透明带来的 "视觉陷阱"

透明基板在检测环节有个特殊问题：外观缺陷在透明板上比在绿板上更显眼。

在绿色阻焊板上无关紧要的微小瑕疵，在透明电子产品上可能直接表现为可见的伪影 —— 降低透光率、增加雾影。这意味着透明电路板的质检标准不能直接照搬传统 PCB。

AOI 检测的光源调整：传统 AOI 设备的光源设置是为不透明 PCB 优化的。透明基板会改变光的透射和反射特性，可能导致误判率上升。实际操作中，可能需要调整光源角度或强度，或者采用背光照明方式。

目检时容易被忽略的问题：透明板让线路一目了然，但也让焊点周围的助焊剂残留变得更加显眼。焊接完成后必须彻底清洗，否则残留物在透明基材上会非常明显，影响产品外观。

六、常见焊接缺陷及排查逻辑（附决策分支）

一个重要的决策逻辑：遇到焊接缺陷时，不要一上来就调设备参数。先确认基材类型 —— 如果是 PET，90% 的问题都源于温度过高。先把温度降下来，再谈其他优化。而如果缺陷发生在客户端、产品已经运行了几个月，优先排查环境温度是否超过了 SnBi 合金的可靠工作区间。

七、总结：透明电路板 SMT 焊接的核心原则

回顾全文，透明电路板 SMT 焊接注意事项可以归结为三条核心原则：

第一，材料决定工艺。PET、CPI、玻璃三种基材的焊接窗口完全不同，拿到板子第一件事是确认基材类型，而不是直接套用经验参数。

第二，温度是最大变量。PET 透明板的焊接温度必须严格控制在 150°C 以下，液相以上时间（TAL）紧盯 30-60 秒区间 —— 这是所有操作的前提，没有例外。

第三，接受 "不一样"。透明板的焊点光泽度、流动性、机械强度都和传统 PCB 不同。这不是质量问题，是材料特性。试图用 FR-4 的标准来要求 PET 透明板，只会陷入不断返工的循环。如果产品环境温度长期超过 100°C，从一开始就该选 CPI 基材，而不是在 PET 上死磕低温焊膏。

透明电路板确实好看，但好看的前提是 "焊得好"。希望这份透明电路板SMT焊接注意事项能帮你少踩几个坑。
