透明电路板全解析：材料、工艺与设计的真实边界

前段时间，有客户拿着渲染图来问：外壳做成全透明，里面的板子能不能也透明，走线全藏起来，看起来像块玻璃？

这个问题不好回答。不是因为技术上做不到，而是因为 “做到什么程度” 完全取决于材料预算、使用环境和产品定位，且每种选择都有对应的代价。从基材怎么选、导电材料怎么配，到 SMT 怎么焊、检测怎么做，每个环节都有取舍，而且这些取舍之间是强关联的。

透明电路板到底 “透明” 在哪里

传统 PCB 的颜色来源于基材和阻焊层。FR-4 是半透明黄绿色，加上绿色阻焊油墨，就成了我们熟悉的绿板。聚酰亚胺（PI）软板呈琥珀色或深黄。

透明电路板之所以透明，是因为基材从环氧玻璃布或普通 PI 换成了高透光率的材料，同时导电层要么使用极薄的金属网格让光线绕过，要么直接使用透明导电材料取代铜箔。

目前市场上谈论的 “透明PCB”，绝大多数是 PET基材的柔性电路板。PET 本身可以做到透明、纯白或浅色调，透光率可以拉到 85%-95% 之间。也有少数产品使用透明聚酰亚胺（CPI），耐温更高但价格也相应提升。

需要明确一点：市面上的透明电路板分两种形态。一种是仅基材透明，走线和焊盘仍可见 —— 大部分量产产品属于这种。另一种是连导线都做到肉眼难以辨认，通过超细金属网格或透明导电薄膜实现。后者在显示面板和屏下传感器等场景有实际应用，但制造难度和成本不在同一量级。

基材怎么选：不是越透明越好

透明 PCB 板的基材选择，本质上是在透光率、耐温和成本之间找一个平衡点。目前主流方案有三条路线：

PET。 成本最低，透光率可达 85%-95%，是消费电子透明 FPC 的首选基材。但它的玻璃化转变温度仅约 80°C，意味着标准有铅和无铅回流焊对它来说温度过高。焊接时必须做低温管控，或者改用导电胶粘接。

透明聚酰亚胺（CPI）。 通过对 PI 分子结构做改性处理降低结晶度，在保留 PI 耐高温（Tg＞300°C）和抗化学腐蚀特性的同时，将透光率提升至 85% 以上。耐温好，能扛住常规回流焊，但材料成本远高于 PET。

玻璃。 光学清晰度最高，平整度好，热膨胀系数低。通常用于刚性混合结构，比如透明显示背板或光电传感器基板。加工难度大，脆性高，不适合有弯折需求的应用。

实际项目里，如果产品只在室温下工作、不走高温回流焊、对成本敏感 —— 比如一次性医疗传感器或静态展示灯板 ——PET 是合理选择。如果需要过回流焊、或者产品要在高温环境下长期运行，就得考虑 CPI 或者玻璃。

导电材料：铜的替代品没有一个完美

这是透明电路板制造中最核心的技术矛盾：导电性最好的材料（铜）完全不透光，而透光的材料导电性都比铜差很多。

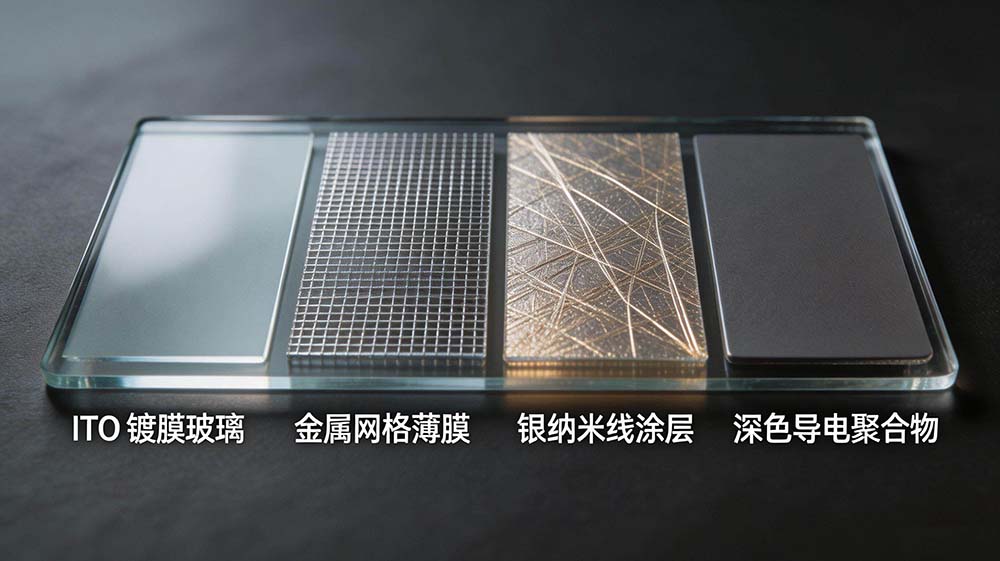

目前有四种替代方案在生产中使用：

氧化铟锡（ITO）。 透光率约 90%，工艺最成熟，在显示面板和触控屏领域用了很多年。缺点是脆，弯折一万次后电阻可能上升 300%，不适合动态弯折场景。

金属网格（Metal Mesh）。 通过微米级金属线交叉形成网格，透光率约 85%，方阻可做到 5Ω/□以下，弯折寿命达 20 万次。视觉效果上能看到极细的网格纹路，不是绝对意义上的 “全透明”。

银纳米线（AgNW）。 直径小于 30nm 的银线随机分布形成导电网络，透光率可达 92%，方阻约 8Ω/□，可耐受 180° 对折。

导电聚合物（如 PEDOT）。 可印刷，柔韧性好，但导电率偏低，主要用于低功耗或一次性电子产品。

这里有一个容易被忽略的事实：以上所有透明导电材料的电阻率都高于铜。对于高速数字信号或大电流路径，需要在设计中缩短导线长度、加宽线宽，或者在关键路径上保留薄铜走线，接受一定的可见度代价。设计软件里的阻抗计算器，在面对透明导电材料时也需要重新核对参数。

制造工艺：比标准 FPC 多一层光学约束

透明柔性电路板的制造流程在原理上与标准 FPC 相似 —— 钻孔、图形转移、蚀刻、贴覆盖膜、冲切 —— 但每个环节都因为 “光学要求” 而变得更苛刻。

材料处理上的差异最明显。透明基材对高温更敏感，PET 基板在焊接过程中需要更精确的温控，烙铁温度稍高就可能泛黄。操作时手上的油脂也会污染表面，后续制程中显现为可见的污渍。因此，透明 PCB 的生产和 SMT 贴装通常在洁净室环境下进行，所有接触工序需戴手套操作。

图形精度方面，透明基材上线路图形的对比度很低，AOI 光学检测的识别率会下降。同时透明材料的热膨胀系数与铜箔差异较大，层压和烘烤过程中基材收缩会导致对位偏移。多层透明板需要低温柔性粘合剂，并精确控制压合参数，避免气泡和分层影响光学效果。

SMT 组装方面，低温焊接是 PET 基板的常见做法 —— 约 230°C 的低温锡膏或导电粘合剂来保护基板。但低温焊料的机械强度和可靠性低于标准 SAC305 焊点，对于有抗跌落或抗振动要求的产品，需要做额外的可靠性验证。有一线工程师的实操反馈值得注意：在透明板上用电烙铁进行返修极其困难，吸锡枪加热后基材有粘连风险，一块板基本就是一次性的。

设计透明电路板：绕不开的几个考量点

设计阶段如果没有把光学、电气和机械三个维度的约束一起考虑，到了生产端就很难补救。

走线布局。 关键视觉区域的走线密度应尽量降低。高速信号和电源路径可以绕到板边或不透光区域，把 “展示面” 留给低密度、低速的信号线。对于透明导电材料的高电阻特性，需要比铜走线更短的路径和更宽的线宽来补偿。

光学一致性。 检测标准与普通 PCB 完全不同。在绿油板上可以忽略的外观瑕疵 —— 比如轻微的铜面氧化斑点、覆盖膜边缘的微小气泡 —— 在透明板上会直接降低透光率和视觉品质。大批量生产前需要和制造商明确可接受的光学阈值标准。

机械支撑。 透明基材通常比 FR-4 更柔软，PET 特别明显。连续通电后边角可能出现轻微变形。如果板子上有较重的连接器或需要经常插拔的接口，需要在不影响透明度的前提下加补强片（如 0.15mm 超薄 FR-4 补强），或者调整结构设计让外壳承担应力。

成本预期。 透明 FR-4 类电路板的成本通常是同规格普通 FR-4 多层板的 3-5 倍。这还没有计入透明导电材料的额外成本。在项目启动前把预算锚定在这个区间，可以避免后续因成本超预期而被迫更换方案。

透明电路板适合什么产品

透明电路板的价值不在于 “替代 FR-4”，而在于 “实现 FR-4 做不到的设计”。它的核心适用场景有三类：

审美驱动型。 智慧手表、AR/VR 头戴设备、透明外壳的消费电子产品。电路板本身就是设计语言的一部分，不需要藏起来。

光学功能型。 透明显示屏背板、屏下传感器模组、透明天线。电路必须在透光的同时完成信号传输，光学性能和电气性能同等重要。

空间极致型。 可折叠设备、曲面共形传感器、超薄医疗检测贴片。利用柔性加透明的双重优势，把电路塞进传统硬板进不去的空间。

但有一条底线需要在设计阶段就明确：透明电路板不等于 “看不见的电路板”。 走线、焊盘、元件在大多数方案中仍然可见，只是以不同于传统 PCB 的形式呈现。如果把 “全透明、无任何可见导体” 作为硬性指标，目前只有极少数实验室级别的方案能接近这个目标，量产可行性和成本都需要单独评估。
