一、一张 PCB 的 “算力分级”：为什么 AI 服务器不能用普通 PCB？

打开一台家用电脑的主机，你能看到一块布满元器件的绿色电路板 —— 这就是普通 PCB；而在支撑 ChatGPT、自动驾驶的 AI 服务器内部，同样有一块 PCB，却能承载相当于数十台家用电脑的算力。这两者看似都是 “电路载体”，实则在性能、工艺、设计逻辑上有着天壤之别，就像 “家用轿车” 与 “F1 赛车” 的差距。

普通 PCB 的核心任务是连接基础电子元器件，满足日常办公、娱乐的低算力需求，数据传输速率通常在 10Gbps 以下，功率密度不超过 5W/cm²；而 AI 服务器 PCB 需要支撑多颗 GPU 协同运算，单块板卡的功率密度可达 20-30W/cm²，数据传输速率需突破 112Gbps，甚至向 224Gbps 演进。如果将普通 PCB 强行用于 AI 服务器，会出现三大致命问题：信号衰减严重导致数据传输错误、散热不足引发芯片烧毁、结构强度不够无法承载高密度元器件。

二、五大核心差异：AI 服务器 PCB 的 “升级清单”

（一）材料选择：从 “通用型” 到 “定制化”

普通 PCB 最常用的材料是 FR-4 环氧树脂玻璃布基板，这种材料成本低、加工简单，能满足日常电子设备的低频率、低功率需求。FR-4 的介电常数（Dk）约为 4.2，介电损耗（Df）约为 0.02，在 10Gbps 以下的信号传输中表现稳定，但当信号速率提升到 50Gbps 以上时，信号衰减会急剧增加，就像声音在嘈杂环境中逐渐模糊。

AI 服务器 PCB 则必须选用 “高频高速专用材料”，核心要求是 “低损耗、高稳定”。目前板厂主流采用的是 PTFE（聚四氟乙烯）、罗杰斯RO4350B 等特种基材，这类材料的介电常数控制在 2.2-3.0 之间，介电损耗低于 0.002，能有效减少高速信号的传输衰减。举个直观的例子：同样传输 100 米的信号，FR-4材料的信号衰减约为 20dB，而 PTFE 材料仅为 5dB，相当于 “说话声音清晰了 4 倍”。

但特种材料的应用对板厂是巨大考验：PTFE 材料的熔点高达 327℃，加工时需要精准控制温度，否则会出现基材变形；同时，PTFE 与铜箔的结合力较弱，板厂需要采用 “等离子处理”“化学蚀刻” 等特殊工艺，提升两者的附着力，避免使用中出现分层。此外，针对不同客户的成本需求，板厂还会提供 “混合基材方案”—— 核心信号层用 PTFE，普通层用改性 FR-4，在性能与成本之间找到平衡点。

（二）布线设计：从 “宽松布局” 到 “精密排布”

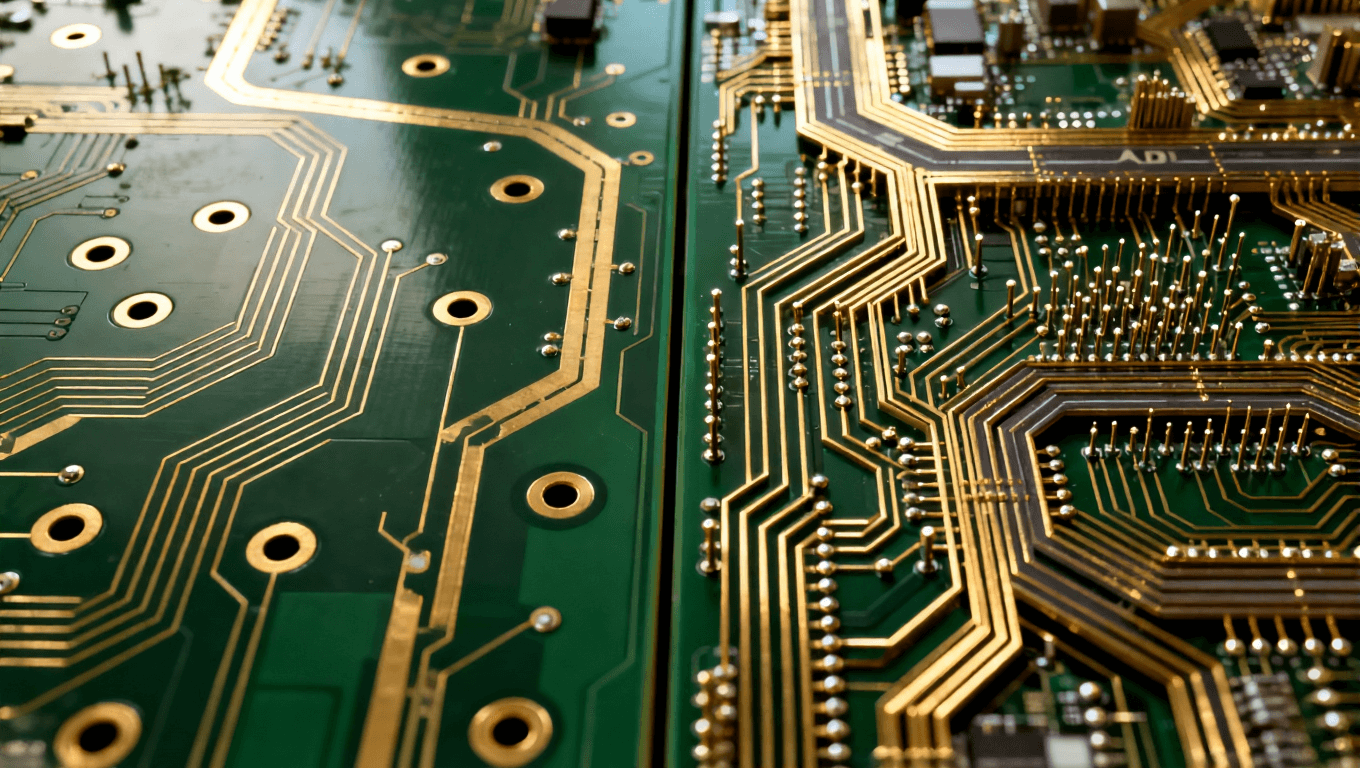

如果你对比过普通 PCB 和 AI 服务器 PCB 的实物，会发现一个明显区别：普通 PCB 的线路稀疏、过孔较大，而 AI 服务器 PCB 的线路密集如 “蜘蛛网”，过孔小到需要放大镜才能看清。这背后是两者布线设计的巨大差异。

普通 PCB 的布线密度通常在 100-200 点 / 平方英寸，布线层数多为 4-8 层，过孔直径约 0.3-0.5mm，设计时主要考虑 “连接通畅”，对信号干扰的要求较低。比如家用路由器的 PCB，线路之间的间距可以达到 0.2mm 以上，无需复杂的屏蔽设计。

AI 服务器 PCB 的布线密度则高达 500-800 点 / 平方英寸，布线层数普遍在 12-30 层，过孔直径仅为 0.1-0.2mm，甚至采用 0.05mm 的微过孔。这是因为 AI 服务器需要集成多颗 GPU、内存颗粒、接口芯片，单块 PCB 上的焊点数量可达数万甚至数十万，必须通过 “高密度互连（HDI）技术”，在有限空间内实现所有元器件的有效连接。

更关键的是，AI 服务器 PCB 的布线需要解决 “信号干扰” 问题。高速信号在密集线路中传输时，容易出现 “串扰”（相邻线路的信号互相干扰）和 “反射”（信号遇到阻抗突变时反弹）。为此，板厂的设计工程师会采用三大 “秘诀”：一是 “差分对布线”，将正负信号成对布置，线宽、线距严格一致，抵消干扰；二是 “接地平面优化”，在信号层下方设置完整的接地平面，像 “盾牌” 一样隔绝干扰；三是 “阻抗匹配”，通过仿真工具精准计算线宽和介质厚度，确保信号传输时的阻抗稳定。

（三）散热设计：从 “自然散热” 到 “主动降温”

普通 PCB 的功率密度低，产生的热量少，通常依靠空气自然散热即可，无需专门的散热设计。比如键盘、鼠标的 PCB，工作时温度仅比环境温度高 3-5℃，完全不需要额外处理。

AI 服务器 PCB 则是 “高热量大户”—— 单颗高端 GPU 的功耗就超过 400W，一块集成 4 颗 GPU 的 PCB，总功耗可达 1600W 以上，相当于 16 个 100W 灯泡同时发光。如果散热不及时，PCB 上的元器件温度会快速升高，超过 85℃就可能出现性能降频，超过 125℃会直接烧毁。因此，散热设计是 AI 服务器 PCB 的 “生死线”。

板厂针对 AI 服务器 PCB 的散热需求，会采用多种定制化方案：

1. 金属基基板：用铝基、铜基替代传统的FR-4基板，导热系数从 FR-4 的 0.3W/(m・K) 提升到 2-10W/(m・K)，热量能快速传导到散热片；

2. 加厚铜箔：将普通 PCB 的 1oz 铜箔（厚度约 35μm）增加到 2-3oz，甚至 5oz，铜箔不仅是导电载体，还能起到散热作用；

3. 散热过孔：在发热元器件下方密集布置过孔，孔径 0.2-0.3mm，数量可达数百个，形成 “散热通道”，将热量传导到 PCB 背面；

4. 埋置散热件：在 PCB 内部埋置铜块或热管，直接接触高发热芯片，提升散热效率。

（四）可靠性要求：从 “日常使用” 到 “极限环境”

普通 PCB 的使用环境相对温和，温度范围通常在 0-60℃，振动、湿度等要求较低，可靠性测试主要包括 “通断测试”“高低温循环测试（50 次）”，使用寿命一般为 3-5 年。

AI 服务器 PCB 的使用场景则复杂得多：云计算数据中心的服务器需要 7×24 小时连续运行，使用寿命要求达到 8-10 年；自动驾驶汽车的 AI 服务器要承受 - 40℃至 85℃的极端温度、持续的振动和电磁干扰；边缘计算设备的 PCB 可能面临户外的风吹日晒。因此，AI 服务器 PCB 的可靠性标准远超普通 PCB。

板厂在生产 AI 服务器 PCB 时，会执行更严苛的质量管控流程：

• 环境测试：高低温循环测试 1000 次、盐雾测试 500 小时、湿热测试 96 小时，确保在极端环境下性能稳定；

• 机械测试：振动测试（频率 10-2000Hz）、冲击测试（加速度 50G），模拟运输和使用中的机械应力；

• 电气测试：信号完整性测试（眼图测试、串扰测试）、电源完整性测试，确保高速信号和电源供应稳定；

• 寿命测试：加速老化测试，通过提高温度和湿度，模拟 8-10 年的使用寿命。

（五）制造工艺：从 “标准化” 到 “精细化”

普通 PCB 的制造工艺相对成熟，流程包括开料、钻孔、沉铜、图形转移、蚀刻、阻焊、丝印、成型，设备要求和工艺精度较低，很多中小型板厂都能生产。比如普通 PCB 的线宽线距最小可达 0.1mm，钻孔精度 ±0.05mm，能满足日常需求。

AI 服务器 PCB 的制造则需要 “精细化工艺” 和 “高端设备”，很多环节的精度要求是普通 PCB 的 5-10 倍：

• 钻孔工艺：采用激光钻孔机，最小孔径可达 0.05mm，精度 ±0.01mm，远高于普通机械钻孔；

• 图形转移：使用高精度曝光机，线宽线距最小可达 0.03mm，确保高密度线路的精准成型；

• 电镀工艺：采用脉冲电镀技术，铜箔厚度均匀性误差控制在 ±5% 以内，避免因厚度不均导致的阻抗波动；

• 检测工艺：引入 AOI（自动光学检测）、X-Ray 检测、飞针测试等设备，100% 检测线路缺陷、过孔质量和电气性能。

这些精细化工艺不仅提高了产品质量，也增加了制造成本。比如激光钻孔的效率是普通机械钻孔的 1/3，成本却是 3 倍；飞针测试的时间是普通通断测试的 10 倍，这些都是 AI 服务器 PCB 价格较高的重要原因。

三、板厂视角：AI 服务器 PCB 的定制化逻辑

（一）云计算场景：追求 “大容量 + 高稳定”

云计算数据中心的 AI 服务器，核心需求是 “支持大规模算力集群、7×24 小时无故障运行”。针对这类需求，我们的定制化方案重点的：

• 布线层数：20-30 层，支持 8 颗 GPU 同时工作，预留足够的信号层和电源层；

• 材料选择：核心信号层用罗杰斯RO4350B，普通层用改性 FR-4，平衡性能与成本；

• 可靠性设计：关键电源通道采用 “冗余设计”，增加备份线路；信号层之间设置屏蔽层，减少集群环境中的电磁干扰；

• 机械设计：加厚 PCB 厚度至 2.0-2.4mm，采用加固边框和定位孔，适应数据中心的高密度堆叠安装。

（二）自动驾驶场景：聚焦 “抗干扰 + 耐环境”

自动驾驶汽车的 AI 服务器，需要在 “高温、振动、强干扰” 的车载环境中稳定运行。我们的定制化方案包括：

• 材料选择：全部采用 AEC-Q200 车规级基材，确保 - 40℃至 85℃温度范围内的性能稳定；

• 抗干扰设计：采用 “全屏蔽布线”，接地平面分区隔离，减少车载雷达、电机的电磁干扰；

• 防护处理：PCB 表面做 “三防涂覆”（防盐雾、防潮湿、防霉菌），边缘做倒角处理，避免振动导致的破损；

• 小型化设计：采用 HDI工艺和紧凑布局，在有限空间内集成更多功能模块，PCB 面积较普通方案缩小 25%。

（三）边缘计算场景：兼顾 “小型化 + 低成本”

边缘计算 AI 服务器主要用于工业控制、智能安防等场景，需求是 “体积小、功耗低、价格亲民”。我们的定制化方案重点：

• 布线层数：8-12 层，简化设计，降低成本；

• 材料选择：全部采用改性 FR-4 材料，在满足 112Gbps 信号传输的前提下控制成本；

• 低功耗设计：优化电源分配网络，减少静态功耗；采用低 profile 元器件，降低 PCB 高度；

• 可维护性：模块化设计，关键区域预留测试点，方便故障排查和更换。

四、结语：PCB 是 AI 算力的 “隐形基石”

AI 技术的爆发式增长，让人们聚焦于 GPU、芯片等核心元器件，却忽略了 PCB 这一 “隐形基石”。事实上，没有 AI 服务器 PCB 的技术突破，再强大的 GPU 也无法发挥全部算力。从普通 PCB 到 AI 服务器 PCB，看似是简单的 “升级”，实则是材料、工艺、设计等多维度的技术革新，背后是板厂多年的技术积累和持续投入。

作为 PCB 行业的参与者，我们见证了 AI 服务器 PCB 从 “小众需求” 到 “主流产品” 的转变，也深知其中的技术挑战与机遇。未来，随着 AI 算力的持续提升，AI 服务器 PCB 将向更高频、更集成、更智能的方向演进，而板厂的核心使命，就是通过技术创新，为 AI 产业提供更可靠、更高效的电路载体，让 AI 算力真正赋能各行各业。
