PCB集成传感器是指将各种传感器（如温度、压力、湿度、运动传感器等）直接嵌入或集成到印刷电路板（PCB）中的技术。这种集成方式不仅实现了电子设备的小型化和高性能化，还推动了物联网、智能家居、医疗设备和工业自动化等领域的快速发展。传统上，传感器通常作为独立组件连接到PCB上，但这会导致设备体积增大、信号传输延迟和成本上升。而PCB集成传感器通过将传感器元件与电路板一体化设计，解决了这些问题，成为现代电子制造的重要趋势。

随着5G、人工智能和边缘计算的兴起，PCB集成传感器的需求日益增长。根据市场研究数据，全球PCB集成传感器市场预计在2025年达到百亿美元规模，年复合增长率超过10%。这得益于其在提高设备可靠性、降低功耗和增强数据处理能力方面的优势。本文将深入探讨PCB集成传感器的技术原理、制造工艺、行业应用、面临的挑战以及未来发展方向，帮助读者全面理解这一技术的重要性。

技术原理：PCB集成传感器的核心机制

PCB集成传感器的技术核心在于将传感器功能直接融合到PCB的层压结构或表面电路中。这涉及到多学科交叉，包括微电子学、材料科学和信号处理。以下是其关键技术原理的详细解析：

传感器类型与集成方式

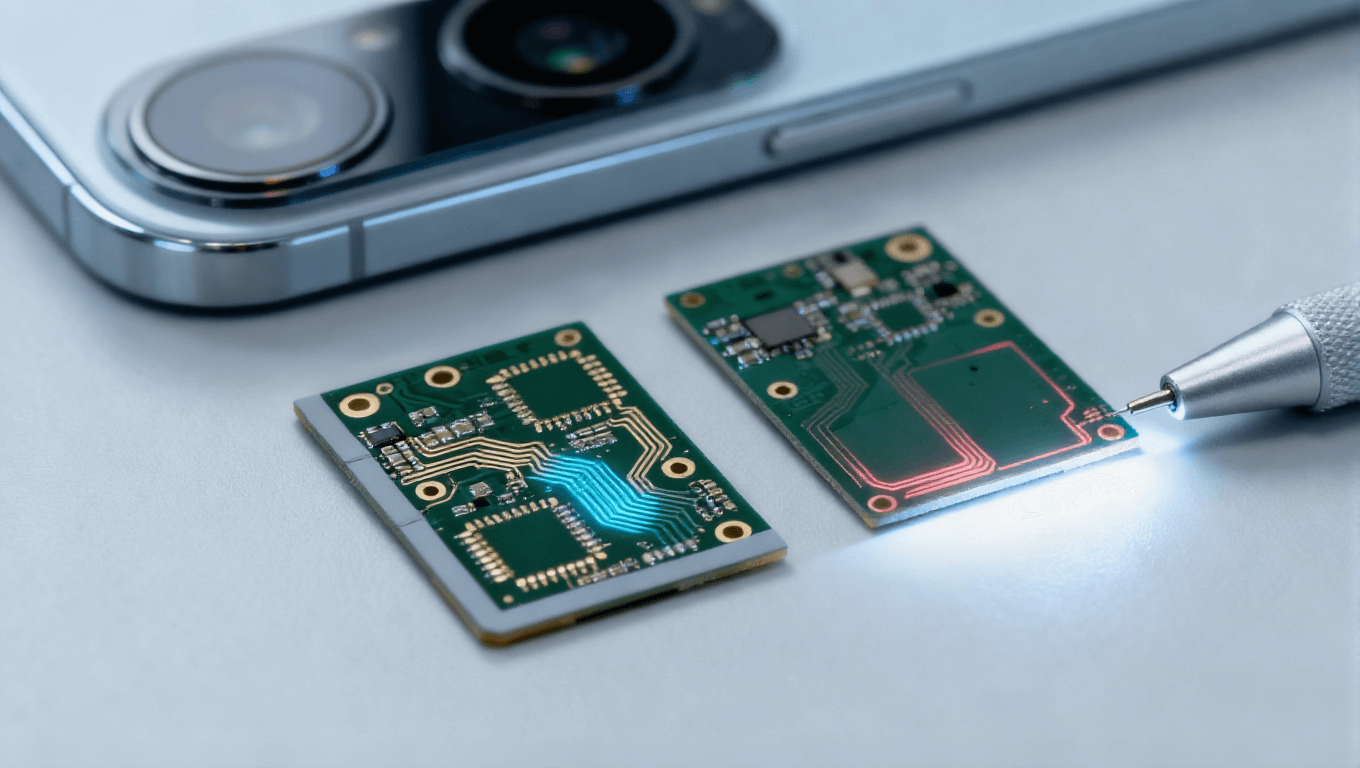

PCB集成传感器主要分为嵌入式传感器和表面集成传感器两种类型。嵌入式传感器是将传感器芯片（如MEMS微机电传感器）嵌入到PCB的内层，通过激光钻孔或层压工艺实现连接。这种方式适用于高密度集成，例如在智能手机中用于运动检测的加速度计。表面集成传感器则是将传感器直接安装在PCB表面，通过焊盘或导电胶连接，常见于温度传感器和光学传感器。两种方式都依赖于先进的互连技术，如铜柱互连或硅通孔（TSV），以确保信号传输的稳定性和低延迟。

材料与基板选择
材料的选择对PCB集成传感器的性能至关重要。常用的基板材料包括FR-4（玻璃纤维增强环氧树脂）、柔性PCB（如聚酰亚胺）和陶瓷基板。柔性PCB尤其适用于可穿戴设备，因为它能承受弯曲和振动，同时集成传感器如心率监测器。此外，新材料如石墨烯和纳米复合材料正被探索用于提高传感器的灵敏度，例如在环境监测中检测微量气体。

信号处理与电源管理
集成传感器需要高效的信号处理电路来放大、滤波和转换传感器数据。这通常通过ASIC（专用集成电路）或FPGA（现场可编程门阵列）实现，集成在PCB上以减少外部组件。电源管理方面，低功耗设计是关键，尤其是在电池供电的设备中。例如，在物联网传感器节点中，PCB集成传感器可通过能量采集技术（如太阳能或振动能）实现自供电，延长设备寿命。

热管理与可靠性

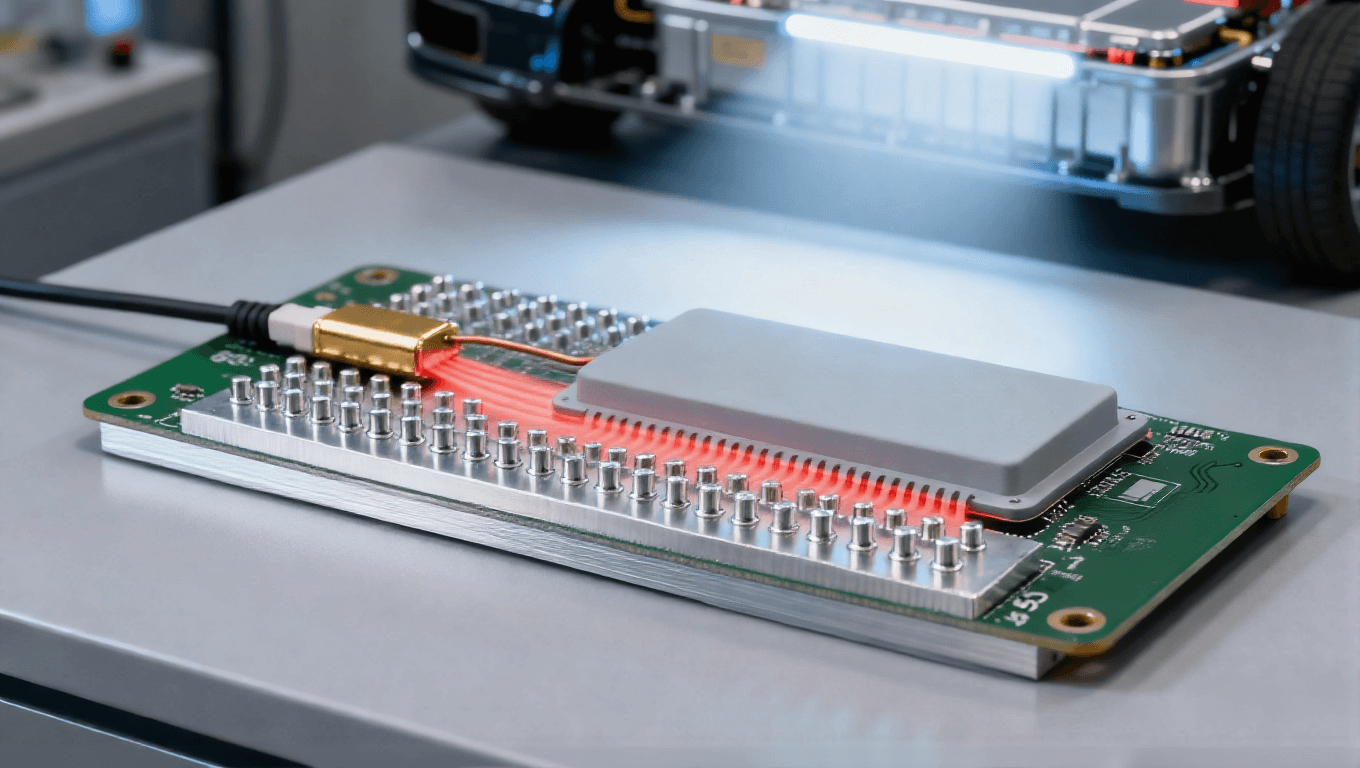

由于传感器集成可能导致局部发热，PCB设计需考虑热管理措施，如使用导热胶或散热孔。可靠性测试包括温度循环、振动测试和湿度测试，以确保传感器在恶劣环境下稳定工作。例如，在汽车电子中，集成在PCB中的压力传感器必须能在-40°C到125°C的温度范围内正常运行。

制造工艺：从设计到量产的流程

PCB集成传感器的制造工艺复杂，涉及多个精密步骤，需要高精度设备和严格的质量控制。以下是典型工艺流程的详细描述：

设计与仿真
制造过程始于电路设计，使用EDA（电子设计自动化）工具如Altium Designer或Cadence。设计师需考虑传感器位置、信号路径和电磁兼容性（EMC）。仿真阶段通过软件（如ANSYS）模拟热分布和信号完整性，以优化布局。例如，在医疗设备中，集成生物传感器需确保低噪声干扰，以避免误读数据。

基板准备与层压
基板材料经过清洗和涂层处理后，进行层压。对于嵌入式传感器，传感器芯片被放置在预制的空腔中，然后通过层压机与绝缘层（如预浸料）粘合。这个过程需要精确控制压力和温度，以防止传感器损坏。例如，在工业自动化中，压力传感器集成常采用多层PCB结构，以增强机械强度。

图案化与蚀刻
使用光刻技术在基板上形成电路图案。光敏抗蚀剂被涂覆在表面，通过掩模曝光后，未曝光部分被移除，然后通过化学蚀刻形成铜导线。这一步确保传感器与电路的高精度连接。例如，在消费电子中，集成湿度传感器需要微米级精度以避免短路。

钻孔与电镀
激光钻孔用于创建微孔，连接不同层间的传感器和电路。随后，通过电镀工艺（如化学镀铜）填充孔洞，形成可靠的互连。这尤其重要于高频应用，如5G通信设备中的集成天线传感器。

组装与测试
传感器芯片通过贴片机安装到PCB上，并使用回流焊固定。测试阶段包括功能测试（如校准传感器输出）和可靠性测试（如老化测试）。自动化光学检测（AOI）和X射线检测用于识别缺陷。例如，在汽车行业中，集成碰撞传感器需经过严格的碰撞模拟测试，以确保安全合规。

整个制造工艺强调绿色生产，减少有害物质使用，符合RoHS（限制有害物质指令）标准。随着智能制造的发展，工业4.0技术如数字孪生正被引入，以实时监控生产流程，提高良率。

行业应用：PCB集成传感器的多元化场景

PCB集成传感器已广泛应用于多个行业，推动技术创新和效率提升。以下是主要应用领域的详细分析：

消费电子

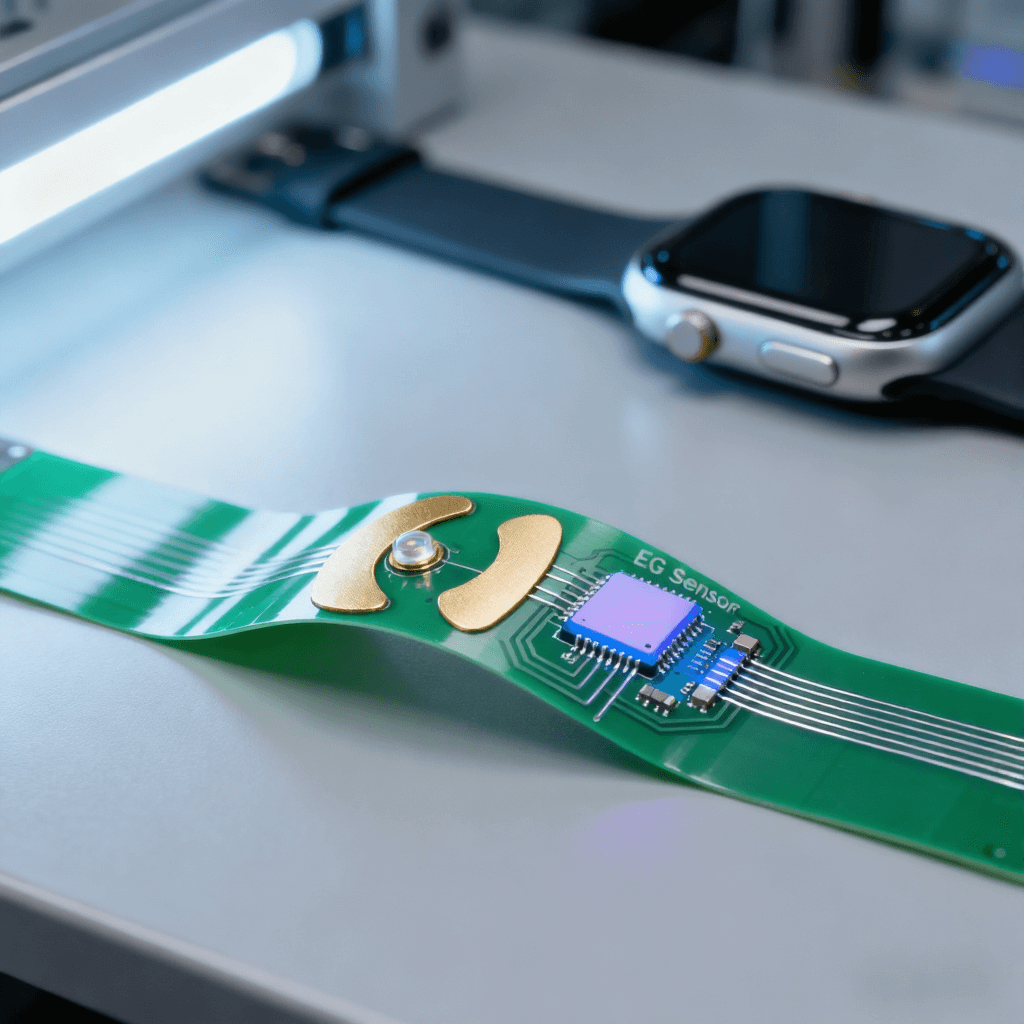

在智能手机、智能手表和VR设备中，PCB集成传感器实现了手势识别、环境光感应和健康监测。例如，苹果的Apple Watch集成了心率传感器和ECG传感器于PCB中，通过紧凑设计提供连续健康数据。这不仅提升了用户体验，还降低了设备厚度和重量。

医疗设备
医疗行业受益于PCB集成传感器的精准监测能力。在可穿戴医疗设备中，如血糖监测仪和植入式起搏器，集成传感器实时传输数据到云端，支持远程诊断。例如，美敦力的起搏器使用嵌入式温度传感器，监控患者体温变化，及时调整治疗参数。这提高了医疗服务的可及性和个性化水平。

汽车电子
汽车行业采用PCB集成传感器增强安全性和自动驾驶功能。在ADAS（高级驾驶辅助系统）中，雷达和LiDAR传感器集成在PCB上，实现障碍物检测和车道保持。例如，特斯拉的电动汽车使用集成温度传感器监控电池状态，防止过热问题。这有助于满足汽车安全标准如ISO 26262。

物联网与环境监测
IoT设备依赖PCB集成传感器进行数据采集和传输。在智能家居中，集成温湿度传感器控制空调系统；在农业中，土壤传感器监测水分含量，优化灌溉。例如，华为的IoT模块使用低功耗集成传感器，延长设备电池寿命，支持大规模部署。

这些应用展示了PCB集成传感器的多功能性，它不仅提高了设备性能，还促进了可持续发展，例如通过节能设计减少碳排放。

优势与挑战：PCB集成传感器的现实考量

PCB集成传感器带来显著优势，但也面临一些技术和管理挑战。以下是详细分析：

优势
- 小型化与高集成度：通过减少外部组件，设备体积缩小，适合便携式应用。例如，在无人机中，集成陀螺仪传感器实现轻量化设计，提升飞行稳定性。
- 成本效益：批量生产时，集成设计降低组装成本和材料浪费。据统计，PCB集成传感器可将总成本降低15-20%。
- 性能提升：缩短信号路径，减少噪声和延迟，提高响应速度。在高速通信中，这有助于实现更低误码率。
- 可靠性增强：一体化结构减少连接点故障，延长设备寿命。在航空航天中，集成传感器能承受极端环境，确保任务成功。

挑战
- 制造复杂性：高精度工艺要求先进设备和技术人员，初始投资高。中小企业可能面临资金压力。
- 热和信号干扰：集成密度高可能导致热积聚和电磁干扰，需额外屏蔽措施。例如，在高频电路中，需使用屏蔽层隔离传感器。
- 标准化问题：行业缺乏统一标准，导致兼容性差。不同厂商的传感器可能无法互换，增加维护难度。
- 测试与校准：集成传感器难以单独测试，需开发专用夹具和软件，增加开发周期。

解决这些挑战需要产学研合作，推动标准化和创新材料研发。例如，通过AI辅助设计工具优化布局，可以缓解热管理问题。

未来发展趋势与展望

PCB集成传感器的未来充满潜力，预计将朝着智能化、绿色化和多功能化方向发展。以下是关键趋势：

AI与边缘计算集成
未来PCB集成传感器将融合AI芯片，实现本地数据处理，减少云端依赖。例如，在智能城市中，集成传感器可实时分析交通流量，优化信号控制。这能降低延迟，提高隐私保护。

新材料与柔性电子
石墨烯和生物可降解材料将推动柔性PCB集成传感器的发展，适用于可穿戴设备和生物医学应用。例如，可植入传感器可能使用生物相容材料，长期监测健康指标。

可持续发展
随着全球对碳中和的关注，PCB集成传感器将采用更多环保工艺，如无铅焊料和循环材料。这符合欧盟绿色协议等法规要求。
