Rogers 电路板:高频电子设计的材料革新与精密制造工艺
2025-07-01
浏览次数:13
分享到:

引言:重新定义高频电子设计的黄金标准

5G 通信、自动驾驶毫米波雷达、军工航天等尖端领域,信号传输的稳定性与效率成为技术突破的核心瓶颈。Rogers 电路板作为高频电子设计的核心基材,凭借陶瓷填充 PTFE 复合材料的革命性优势,以低介电常数(Dk≤3.07@77GHz超低损耗因子和宽温域稳定性(-55℃~125℃,彻底颠覆传统 FR-4 板材的性能局限。深圳爱彼电路(iPCB.cn)通过材料特性与精密制造的深度耦合,推动 Rogers 电路板在高频场景中的工程化应用实现关键突破。

一、材料优势:高频性能的三大技术支点

1. 介电稳定性:温度 / 频率双维度精准控制

Rogers RO3000 系列凭借独特的陶瓷填充配方,在极端条件下展现卓越介电稳定性:

• RO3003 板材 77GHz 毫米波频段,介电常数仅从 3.00 微增至 3.07(波动<2.3%),较传统材料误差缩小 60%

• RT/duroid 6002 系列 - 55℃~85℃温度区间,介电常数漂移<1%,满足航天电子真空环境信号精准传输需求

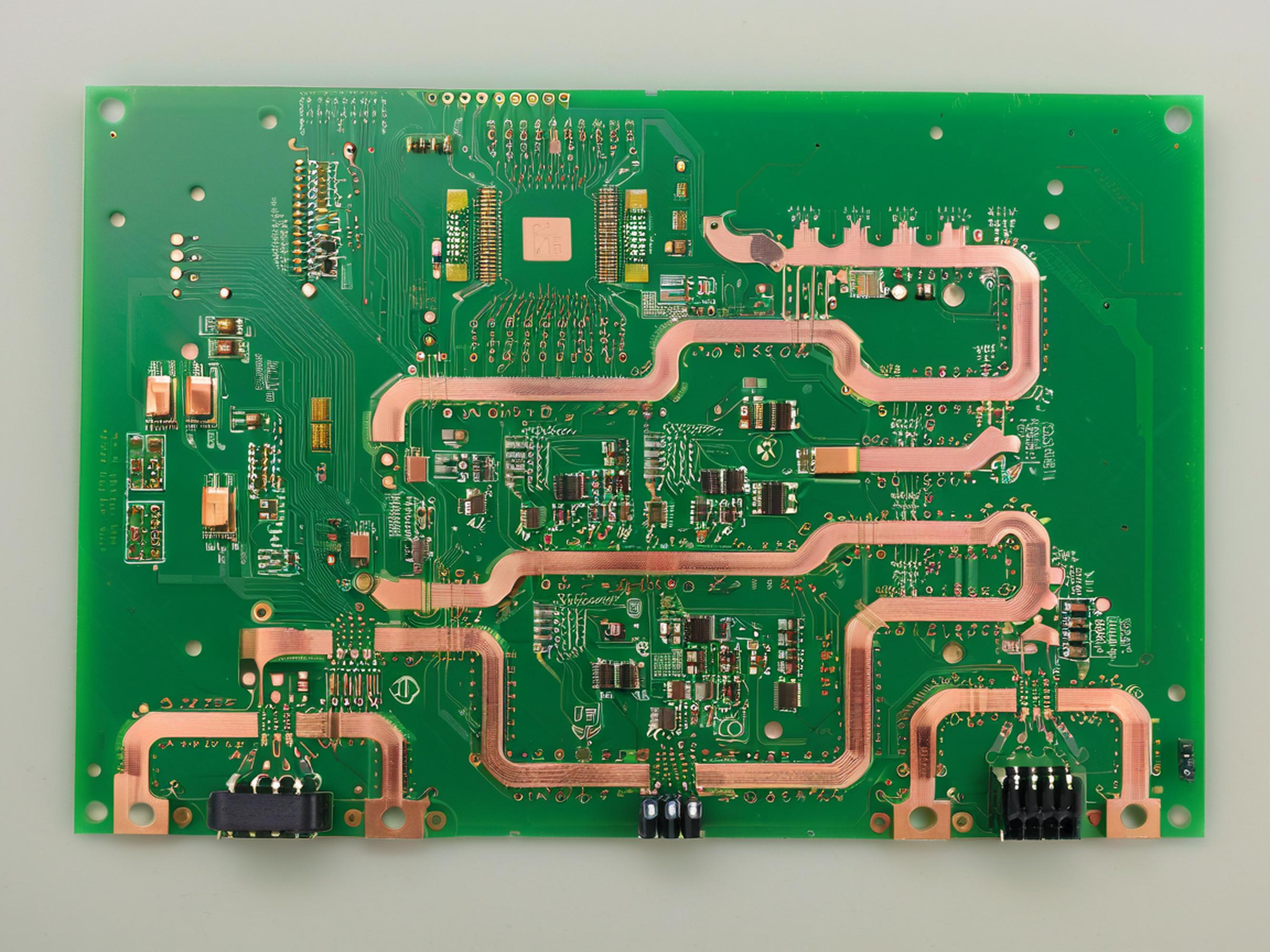

罗杰斯RO3003 板材

2. 热膨胀匹配:攻克通孔失效难题

针对高频电路板多层互联痛点,RO3010 板材实现关键突破:

• Z 轴热膨胀系数低至 16ppm/°C,与电解铜箔(17ppm/°C)完美匹配,高温循环(1000 次)后通孔铜层断裂率降低 85%

• 对比 FR-4 板材(Z CTE=70ppm/°C),在 125℃长期服役场景下,可靠性提升 5 倍以上

3. 小型化与低损耗协同设计

通过介电常数梯度优化,Rogers 板材实现高频电路的革命性设计:

• 高介电常数材料(RO4350BDk=3.66)可缩小电路尺寸 30%-40%,满足功率放大器微型化需求

• 结合表面金属化工艺,在 28GHz 频段实现插损<0.5dB/cm,较同类材料降低 20% 信号衰减

二、工艺突破:精密制造的三大核心技术

1. 混压工艺:多层结构的性能倍增

深圳爱彼电路针对 5G 基站 Massive MIMO 天线需求,采用陶瓷基板混压技术

•  12 层高介电常数 RO3010 基板中,实现 64 单元 / 板高密度集成,较传统方案提升 3 倍天线密度

• 真空层压工艺(180℃恒温 / 300psi 压力)确保层间结合无气泡,阻抗控制精度达 ±5%(行业标准 ±8%

2. 微孔加工:毫米波雷达的精度革命

应对 77GHz 车载雷达的严苛要求,应用激光盲埋孔 + 厚铜工艺组合:

• 35μm 激光钻孔技术实现 0.1mm 微孔成型,配合 10oz 厚铜电镀,信号插损降低 15%

• 全流程 X 射线实时纠偏系统,确保孔位精度 ±5μm,满足 L4 级自动驾驶传感器的亚毫米级定位需求

3. 智能品控:微米级缺陷零容忍

建立行业领先的全流程检测体系:

• 进料检测:每批次板材介电参数全检(覆盖 DktanδCTE 三项核心指标)

• 在线监控AOI 自动光学检测 + 激光测厚仪联动,实现 100% 图形尺寸及铜厚均匀性管控

三、行业赋能:高频场景的工程化验证

1. 5G 通信:毫米波频段的容量突破

• 5G 基站功放模块RO4350B 基板配合埋阻埋容技术,实现功率密度提升 30%,散热效率优化 40%

2. 自动驾驶:雷达传感器的精度革命

• 77GHz 毫米波雷达RO4350B 基板方案实现 ±0.1° 角度分辨率,探测距离提升至 250 米,杂波抑制能力增强 3

• 满足 AEC-Q200 车规认证:通过 1000 小时 85℃/85% RH 湿热测试,信号稳定性衰减<3%

3. 军工航天:极端环境的可靠性标杆

• 星载通信模块RT/duroid 6002 板材凭借 0.08% 超低吸水率,在真空环境下放气率<5×10⁻⁹ mbarL/s,保障卫星长期在轨稳定运行

• 导弹制导系统-55℃~125℃宽温域下,信号延迟漂移<0.5%,满足高速机动场景的实时性要求

四、企业实践:深圳爱彼电路的技术布局

1. 智慧制造:缩短高频板研发周期

• 自主研发PCB 智能报价系统,实现电路板 4 小时快速报价,样品交付周期压缩至 5 个工作日

• 数字化生产车间:MES 系统实时监控 23 项关键工艺参数,异常响应时间<10 分钟

2. 绿色制造:践行可持续发展

• 通过材料利用率优化(RO4350B 板材利用率 95%),减少 15% 原材料浪费

• 全流程清洁生产:废水 / 废气处理达标率 100%,单位产值能耗较传统工艺降低 30%


随着 5G-Advanced 24-100GHz 频段的深度开发,以及 6G 太赫兹通信技术的预研推进,Rogers 电路板正从材料性能优化迈向系统级集成创新。深圳爱彼电路通过 "材料特性 - 工艺设计 - 场景适配" 三位一体研发体系 ,持续突破高频电路板的损耗极限与集成密度,为下一代通信、雷达、导航系统提供可靠的 "电子动脉"。在毫米波技术规模化应用的浪潮中,Rogers 电路板正成为连接现实与未来的核心材料桥梁。
