罗杰斯 PCB 板深度解析与应用洞察
2025-08-08
浏览次数:221
分享到:

一、什么是罗杰斯 PCB 板?核心特性解析

罗杰斯 PCB 板是由美国罗杰斯公司(Rogers Corporation)研发生产的特种高频电路基板材料。区别于传统 FR-4 环氧树脂玻纤布基材,它以陶瓷填充聚四氟乙烯(PTFE 陶瓷 - 碳氢化合物复合材料作为核心介质。凭借这种独特的材料配方,罗杰斯 PCB 板在微波射频领域占据着无可替代的地位。

关键性能优势

罗杰斯 PCB 板的核心价值在于其卓越的高频电性能,主要体现在三个维度:

• 低介电常数与温度稳定性:介电常数(Dk)范围覆盖 2.2-12.85,且具有极低的热膨胀系数(TCDk)。以 RO4350B材料为例,其 Dk 值在 3.66±0.05 范围内波动,在 - 50℃150℃温度区间内变化率小于 0.05ppm/℃。这种稳定性确保了高频信号在不同环境下的传输一致性。

• 超低损耗因子:损耗因子(Df)最低可达 0.0004(如 RT/duroid 5880),远低于 FR-4 材料的 0.02。在 77GHz 汽车雷达应用中,RO3003材料能将信号衰减控制在 1.3dB/inch 以内,大幅提升雷达探测精度。

• 机械与环境适应性:兼具低吸水性<0.02%)和高导热性0.6W/m/K),即使在湿热环境下也能保持性能稳定。陶瓷填充赋予其优异的机械强度,抗振动性能满足车载和航天需求,如某舰载雷达系统在 - 40℃125℃冷热冲击下仍保持信号完整性。



材料系列

介电常数 (Dk)

损耗因子 (Df)

最高工作温度

典型应用

RO3000

3.0-10.2

0.001-0.002

150℃

77GHz 雷达天线

RO4000

3.38-6.15

0.003-0.004

130℃

5G 基站功放

RT6000

2.94-10.2

0.001-0.003

160℃

高介电常数电路

TMM 系列

3.27-12.85

0.001-0.002

170℃

航天通信系统

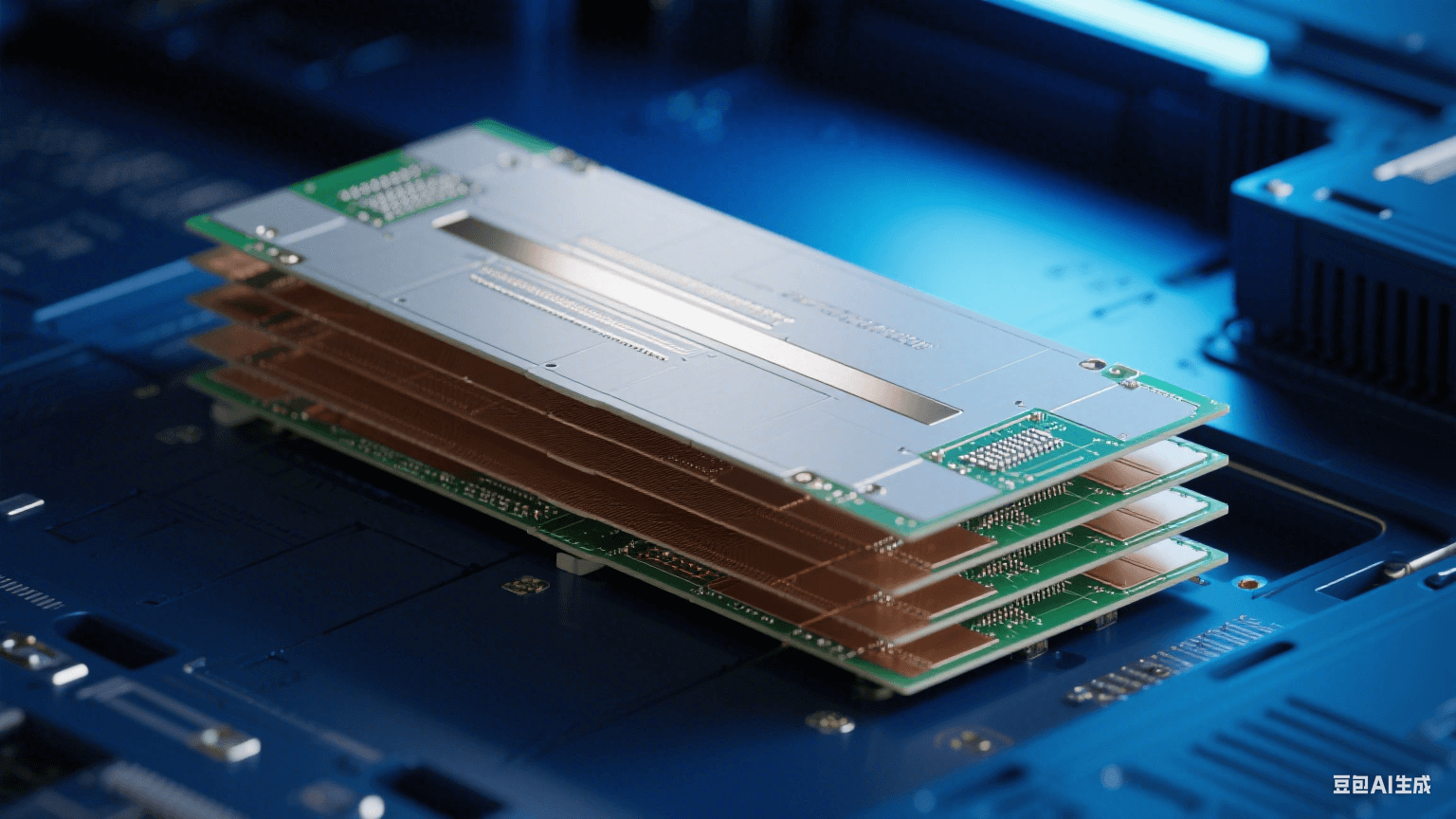

罗杰斯PCB板

二、产品系列与应用场景:从 5G 基站到汽车雷达

罗杰斯公司针对不同应用场景开发了多样化的材料系列,每类产品都有其独特定位和技术优势。

1. 主流产品系列技术解析

• RO3000 系列:基于陶瓷填充 PTFE,代表型号 RO3003 RO3003G2。其最大特点是采用极低粗糙度电解铜箔(VLP ED,可将 77GHz 信号插入损耗降至 1.3dB/inch,支持 0.05mm 微孔设计,是汽车毫米波雷达的首选材料RO3003G2 进一步优化铜箔处理工艺,使天线加工精度提升 20%

• RO4000 系列:采用碳氢化合物 + 陶瓷复合材料,如 RO4350B RO4835。该系列最大优势是兼容 FR-4 工艺,可通过标准环氧树脂工艺加工,显著降低生产成本。RO4835 添加抗氧化剂,抗氧化能力是 RO4350B 10 倍,特别适合户外基站天线。

• RT/duroid 系列:纯 PTFE 基材(如 RT5880),Dk 2.2-2.33,是商业级材料中射频损耗最低的产品,广泛用于卫星通信高频头(LNB)和精密相控阵雷达。

• TMM 系列陶瓷 - 热固性聚合物复合材料,介电常数高达 12.85,为需要高 Dk 值的微波电路提供解决方案,如小型化滤波器设计。

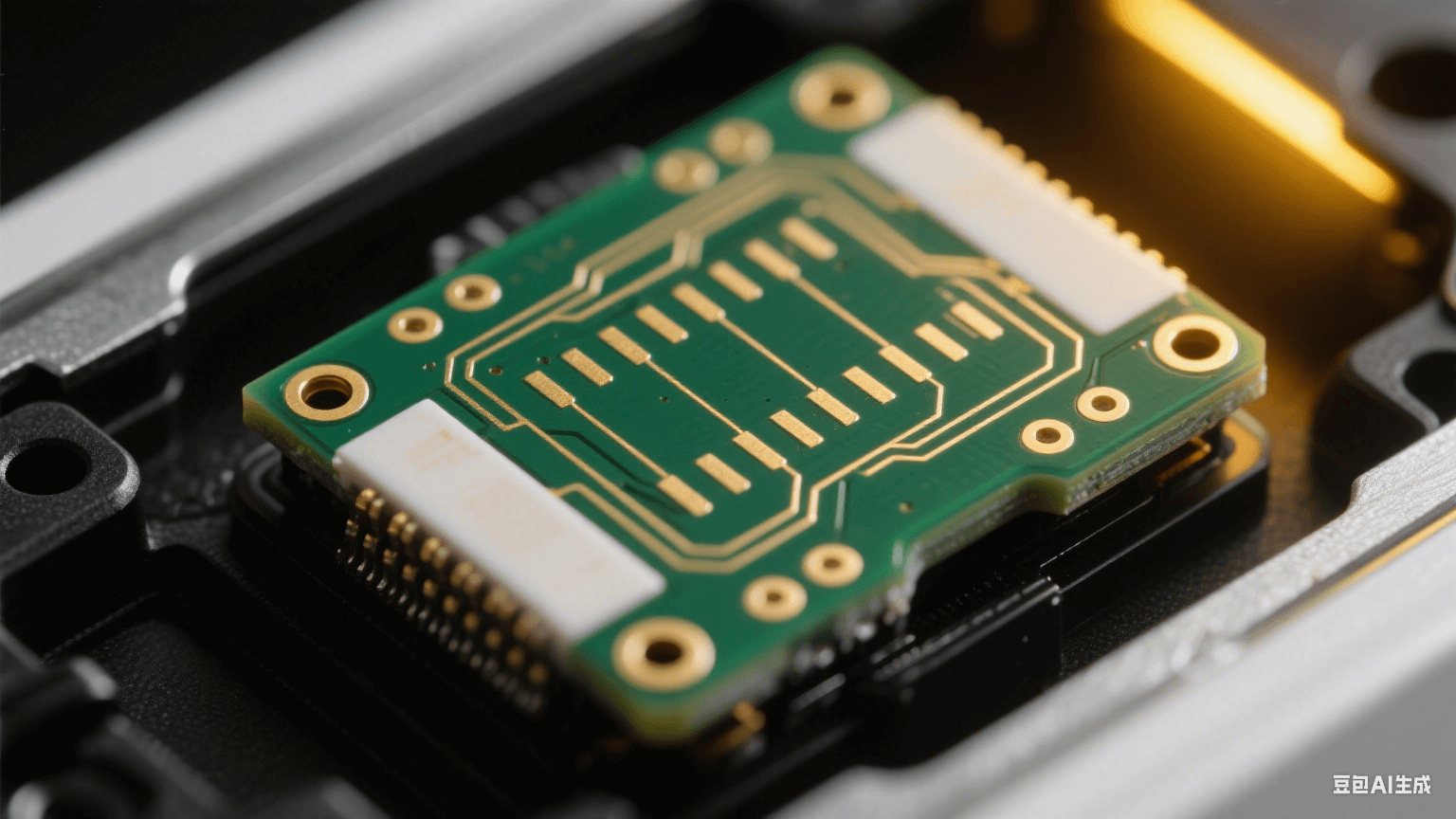

罗杰斯PCB板

2. 核心应用场景深度剖析

5G 通信基站的天线心脏

5G 毫米波基站中,信号频率高达 28GHz/39GHz,传统 FR-4 板材信号损耗过大。采用 RO4350B材料的 6-12 层混压 PCB 成为主流方案,其多层设计(信号层 - 电源层 - 接地层交替堆叠)能有效控制阻抗和减少层间干扰。实际测试表明,与 FR-4 相比,RO4350B 能将基站信号衰减降低 60%,覆盖半径提升 30%,单基站用量达 12 层板。

汽车毫米波雷达的神经脉络

随着 ADAS 系统普及,77/79GHz 雷达 PCB 需求激增。RO4830 RO3003 因其在毫米波频段的稳定性成为核心材料:

• 角雷达:采用 RO4830 材料,专为 76-81GHz 优化,Dk 值在 77GHz 下稳定在 3.03

• 前向雷达:使用 RO3003G2,其激光微孔工艺支持 0.05mm 孔径,铜面粗糙度 Ra<0.1μm,显著降低集肤效应损耗

某车企自动驾驶系统中,单车雷达 PCB 用量从 2023 年的 3 片增至 2025 年的 5 片,且采用高精度激光盲埋孔技术(最小孔径 0.05mm)。

新兴应用场景拓展

• AI 服务器:英伟达 Rubin 平台采用PTFE 混压高多层板NVLink 正交架构依赖 RO3000 系列实现信号无损传输

• 人形机器人EtherCAT 总线采用 10 层混压 PCB,通信周期缩短至 100μs,重复定位精度达 ±0.01mm

三、与传统 FR-4 的对比:为何高频领域必须选择罗杰斯?

尽管 FR-4 因其低成本仍是消费电子首选,但在高频领域存在根本性局限。

1. 损耗特性决定传输效率

28GHz 频段,FR-4 的损耗高达 0.6dB/inch,而 RO4350B 0.15dB/inch。这意味着在 5G 基站 10 英寸传输路径中,FR-4 会导致 6dB 信号衰减(相当于 75% 能量损失),而罗杰斯材料仅 1.5dB。这也是毫米波系统必须采用高频板材的根本原因。

2. 阻抗稳定性影响信号完整性

罗杰斯板材的 Dk 热膨胀系数(TCDk)极低(<50ppm/℃),而 FR-4 在温度变化时 Dk 值波动显著。在 77GHz 汽车雷达中,温度从 - 40℃升至 85℃时,FR-4 基板的阻抗偏移可达 15%,导致信号严重失真;而 RO3003 控制在 3% 以内。

3. 可靠性差异

罗杰斯 PCB 通过:

◦ 热循环测试-55℃~125℃循环 1000 次无分层(车规 AEC-Q200 要求仅 1000 小时)

◦ 振动测试10-2000Hz 频率冲击下保持连接稳定

这些特性使其在航空航天和车载环境中有不可替代的价值。

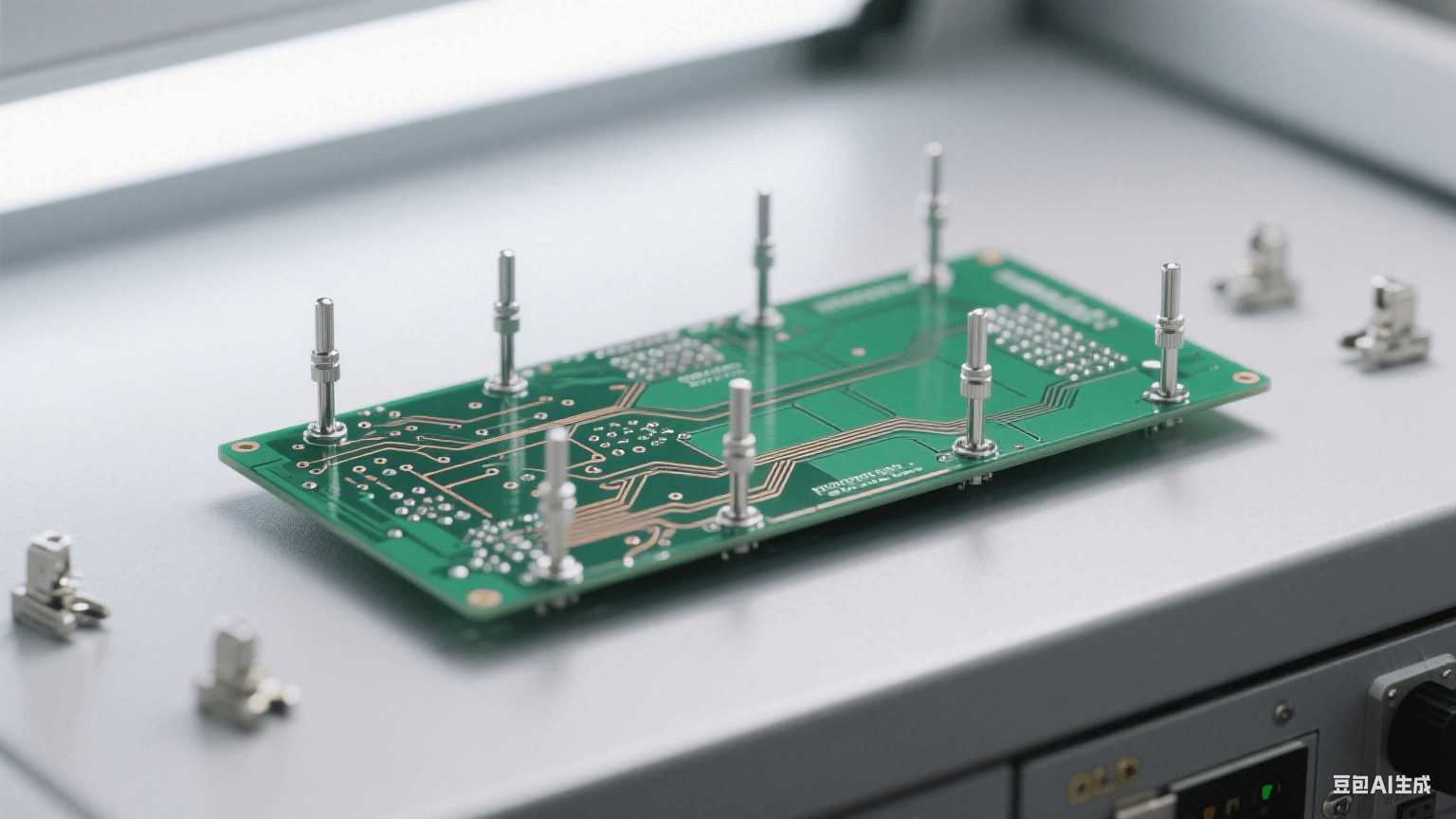

罗杰斯PCB板

四、国产化替代进展:从技术突破到生态构建

近年来,我国在罗杰斯 PCB 板国产化替代领域取得了显著进展。技术层面,科研团队与企业联合攻关,在高频高速材料配方、精密线路加工工艺、多层板叠构设计等核心技术上实现突破,产品性能指标逐步逼近国际先进水平;生态构建方面,通过产学研深度合作、产业链上下游协同,不仅完善了从原材料研发、生产制造到终端应用的全链条体系,还建立起行业标准规范,培育出一批具备国际竞争力的本土企业,为我国 PCB 产业的自主可控发展筑牢根基。

1. 材料创新:从跟跑到并跑

• PTFE 基材突破:国内 A 企业实现 PTFE 膜自产,月产能 4 万张,Df 值达 0.002@10GHz,全球市占率 6.4%。其产品应用于英伟达 Rubin 平台混压 PCB,满足 NVLink 正交架构需求。

• 纳米陶瓷基板:国内 B 企业联合高校研发 BaTiO3 纳米陶瓷基板,目标 Df<0.001,介电常数 15,突破高 Dk 材料瓶颈。

• 混压技术优化:国内 C 企业在 12 层板中嵌入 RO4350B + TG FR-4 混压,使 5G 基站 PCB 成本降低 40%,插损≤0.15dB/in@28GHz

2. 工艺攻坚:良率与精度双提升

• 激光微孔加工:国产厂商将微孔精度提升至 0.05mm77GHz 雷达关键工艺),铜面粗糙度 Ra<0.1μm

• 智能阻抗控制:采用 LDI 曝光机 + TDR 动态监测,阻抗公差从 ±8% 收窄至 ±3%(车规要求 ±5%)。

• 散热技术:国内 C 企业在新能源车用 PCB 中嵌入铜基热沉片,热阻降低 40%,承载 150A 电流时温升≤12℃


在高频电子系统的浩瀚星空中,罗杰斯 PCB 如隐匿的暗物质,支撑起 5G 通信的极速狂飙、智能驾驶的精准感知与低轨卫星的星际对话。其核心价值恰似穿越时空的稳定器,即便置身极端频率与温度交织的混沌领域,仍能让电性能绽放出永恒的秩序之美 —— 这源于陶瓷 - PTFE 复合材料在分子尺度上的精妙编排,也构筑起国产替代征程中亟待突破的材料科学天堑。

当国产科研的星火点燃 PTFE 合成的熔炉,照亮纳米陶瓷填充的微观世界,高频 PCB 产业的天平正向着 性能 - 成本 - 交付的黄金三角倾斜。未来三载春秋,本土产能或将撑起全球四成需求的浩瀚苍穹,然而在航天级材料的星辰大海与太赫兹基板的未知疆域,仍需产学研携手架起探索的桥梁。于电子工程师而言,破译罗杰斯材料的性能密码,已然成为绘制高频电路蓝图的必修诗篇。了解更多详情欢迎联系IPCB(爱彼电路)技术团队
