芯片缺货冲击了电子行业市场
2021-03-11
浏览次数:60
分享到:

到现在为止,客户端PC、消费电子产品、服务器和其它高新技术设施的需要正在推动各种处置器的销行量,况且在近来几个季度中,半导体供应链已经没有办法满意市场对芯片的需要。不只是代工厂没有足够的有经验为客户制作芯片,并且封装厂的交货时间也大大延长。

此前,在商议芯片缺货时,业界将大多端由归结为8英寸晶圆厂的数目减退。事情的真实情况上,芯片封装厂的交货有经验不充足也影响着客户端CPU和GPU以及各种消费级电子产品的供应。

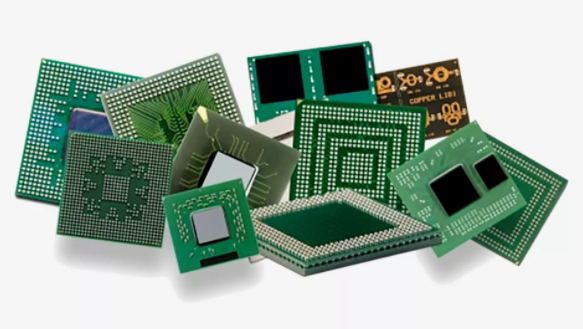

不一样芯片的封装形式不尽相同

不一样芯片的封装形式不尽相同

封装是将代工厂出产出来的集成电路板裸片(Die)放在一块起到承载效用的基板上,而后固定连署成一个群体,是整个儿芯片制作流程中施行测试的前一步。

不一样的芯片运用的封装形式不尽相同,不必复杂电源且不必很多输入或输出引脚的小规模集成电路板IC载板)倾向于运用价格低廉的引线键合封装。

引线键合封装是只用细金属丝、利用热、压力、超引起听觉的振动波能+羭縷使金属引线与芯片焊盘、基板焊盘紧急焊合,成功实现芯片与基板间的电气互连和芯片间的信息相互沟通,在射频模型板、储存芯片以及徽标电系统部件的封装上应用较多。

更复杂的芯片则运用引线框架封装,这一封装形式一般是在分子化合物塑料还是其它类型的生产模型中施行引线键合封装,具体涵盖四方里扁平封装(QFP)、四方里/双扁平无引线封装(QFN/DFN),薄型外形大概轮廓封装(STOP)等。

额外,运用很多电源和I/O引脚的芯片,例如CPU、GPU和SoC,一般运用倒装芯片球栅格阵列封装(FC-BGA),这一封装形式可供给小间距、低电感,便于外表安装以及特别好的靠得住性。这个之外,还有一点倚赖引线键合或运用倒装芯片的BGA封装形式。

引线键合封装供不应求

众多DDIC(显露器驱动芯片)以及TDDI(触控与显露驱动器集成芯片)等被广泛运用的芯片产品都运用引线键合的封装形式。今年前一年,一点PC制作商埋怨第春夏秋冬四季度的DDIC和TDDI的供应不充足影响了显露器和笔记本电脑的出货量。

此前Digitimes报导,到到现在为止截止,像日子色这么全世界名次第1的芯片封装企业,还有涵盖超丰电子、华泰、菱生在内的 OSAT企业的引线键合封装的交货时间已经延长了两个月甚至于是三个月,然而OSAT企业们没有对此给与回答。

加购用于引线键合的设施的原本比较容易,但因为封装产能吃紧,日子色横扫了上千台打线机台,交货期大幅度拉升至半年以上,造成引线键合封装变得艰难。例如库力索法(Kulicke&Soffa)以及ASM Pacific Technology的交货时间就延长了9个月。同时,出产用于DDIC和TDDI的测试设施供应商Advantest的交货时间也延长至6个月以上。

假如没有足够的引线键合有经验,一点显露器和PC制作商将有至少一半的的关键组件接着受到缺货围困并搅扰。因为这个它们将只得寻觅其它的零件出处,它们的供应商也只得寻觅代替的组装和合作火伴,但这两种办法也都将消耗的钱掉数量多时间。

ABF基板出产良率低

除开引线键合有经验不充足对芯片封装的冲击外,封装载板特别是ABF基板的不充足也变成芯片封装产能供不应求的端由之一。

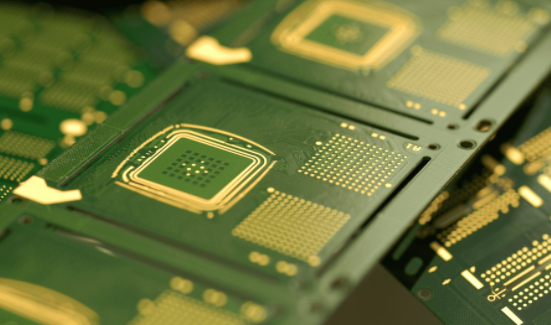

封装载板

IC封装的上游材料中,IC载板成本占比30百分之百,基板又占IC载板成本的30百分之百以上,因为这个基板便变成IC载板最大的成本端。作为IC载板的原材料之一,基板又可分为硬质基板、柔性薄膜基板和瓷陶基板,那里面硬质基板在消费电子领域应用作为广泛。

硬质基板料料涵盖变态天然树脂、ABF和MIS,三种材料倚赖于自身的独特的地方适合使用于封装不一样的芯片。那里面,由Intel主导开发的ABF基材,相形变态基材可用于做线路较细、适应高脚数高传道输送的IC,多用于CPU、GPU和SoC等大型高端芯片。

早期ABF载板应用在电脑、游戏机的CPU较多,随着智强手机的显露出来和芯片封装技术的变动,ABF产业曾陷于过低潮,但近年来5G及AI的兴起,高能效应用越来越多,ABF需要归回。

自今年前一年下半年,ABF载板供需吃紧。依据DigiTimes的数值,到现在为止台湾供应商欣兴电子、亚洲南部塑胶以及景硕科学技术的ABF载板出产良率大约70百分之百或更低,几家企业正在逐层尽力尽量扩产,但从2021年到2022年,他们的产能约略只能提高10百分之百左右。

据报导,欣兴电子正在思索问题从新利用其受损的出产设备之一来出产ABF载板,不过该规划尚未有确切的开始工作时间,因为这个新工厂上线至少要一年后。然而,两家企业到现在为止都未证明此事。报导还称,在非常大的程度上,ABF载板近一年内这么小幅度的提高是由于如今ABF基板制作工具的交货期延长。

由于高级芯片的需要各个方面增加,处置器研发担任职务的人天然会优先思索问题高端产品,例如超级计算机、数值核心、服务器和高级客户端PC,ABF载板供应商天然也会在出产中优先思索问题出产高端PCB基板。因为这个初步学会级和中端处置器所需的基板进一步由大变小,市场缺乏加剧。

芯片缺货是否是一场灾殃?

在芯片产业,关键零部件的缺乏已经不是首次了。

近年来,英特尔14nm制作工艺需要爆棚,行业内Intel CPU供应焦虑,企业天然挑选出产其高端至强可扩展处置器以及Core i5/i7/i9处置器,而不是面向中端和低端PC的初步学会级Core i3,Pentium或SoC。尽管PC制作商对此并不满,但它们也没有做出猛烈的反馈,这次事情状况变得不同了。

一点制作商的封装测试有经验不充足和ABF基板供应焦虑,正严重影响着芯片的供货事情状况。但设施制作商的交货期提早表明,这些个封装测试企业能够更早取得不可缺少的工具,减缓OSAT供应商们的负担,集成设施制作商(IDM)至少可以出产行业所需的芯片。

然而,不管是哪种事情状况,对于PC、服务器和其它类型设施的高需要都意味着更高的价钱,因为这个在接下来的几个季度中,很多产品的成本将连续不断上升。
