BGA封装载板

BGA技术（Ball Grid Array Package）即球栅阵列封装技术。BGA封装的I/O端子以圆形或柱状焊点按阵列形式分布在封装下面，BGA技术的优点是I/O引脚数虽然增加了，但引脚间距并没有减小反而增加了，从而提高了组装成品率；虽然它的功耗增加，但BGA能用可控塌陷芯片法焊接，从而可以改善它的电热性能；厚度和重量都较以前的封装技术有所减少；寄生参数减小，信号传输延迟小，使用频率大大提高；组装可用共面焊接，可靠性高。

BGA封装技术可详分为五大类：

1.PBGA（Plasric BGA）基板：一般为2-4层有机材料构成的多层板。Intel系列CPU中，Pentium II、III、IV处理器均采用这种封装形式。

2.CBGA（CeramicBGA）基板：即陶瓷基板，芯片与基板间的电气连接通常采用倒装芯片（FlipChip，简称FC）的安装方式。Intel系列CPU中，Pentium I、II、Pentium Pro处理器均采用过这种封装形式。

3.FCBGA（FilpChipBGA）基板：硬质多层基板。

4.TBGA（TapeBGA）基板：基板为带状软质的1-2层PCB电路板。

5.CDPBGA（Carity Down PBGA）基板：指封装中央有方型低陷的芯片区（又称空腔区）。

BGA封装具有以下特点：

1.I/O引脚数虽然增多，但引脚之间的距离远大于QFP封装方式，提高了成品率。

2.虽然BGA的功耗增加，但由于采用的是可控塌陷芯片法焊接，从而可以改善电热性能。

3.信号传输延迟小，适应频率大大提高。

4.组装可用共面焊接，可靠性大大提高。

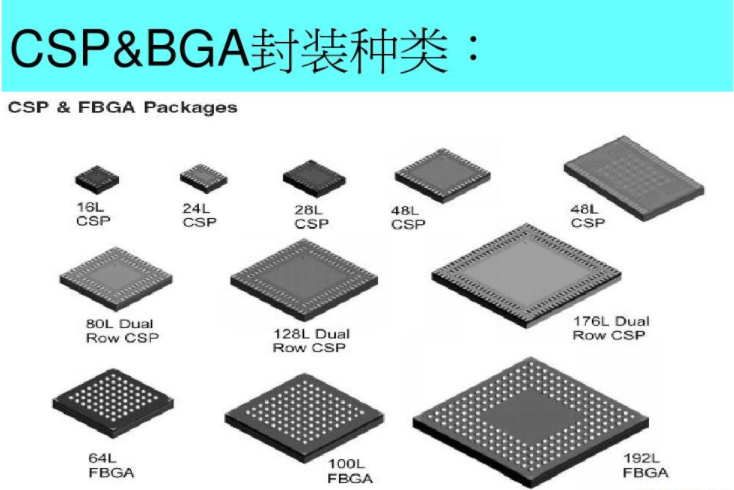

CSP封装载板

CSP(Chip Scale Package)，是芯片级封装的意思。CSP封装最新一代的内存芯片封装技术，其技术性能又有了新的提升。CSP封装可以让芯片面积与封装面积之比超过1:1.14，已经相当接近1:1的理想情况，绝对尺寸也仅有32平方毫米，约为普通的BGA的1/3，仅仅相当于TSOP内存芯片面积的1/6。与BGA封装相比，同等空间下CSP封装可以将存储容量提高三倍。0.2毫米，大大提高了内存芯片在长时间运行后的可靠性，线路阻抗显著减小，芯片速度也随之得到大幅度提高。

CSP封装内存芯片的中心引脚形式有效地缩短了信号的传导距离，其衰减随之减少，芯片的抗干扰、抗噪性能也能得到大幅提升，这也使得CSP的存取时间比BGA改善15%-20%。在CSP的封装方式中，内存颗粒是通过一个个锡球焊接在PCB板上，由于焊点和PCB板的接触面积较大，所以内存芯片在运行中所产生的热量可以很容易地传导到PCB板上并散发出去。CSP封装可以从背面散热，且热效率良好，CSP的热阻为35℃/W，而TSOP热阻40℃/W。CSP封装又可分为四类：

1.Lead Frame Type(传统导线架形式)，代表厂商有富士通、日立、Rohm、高士达（Goldstar）、IPCB 等等。

2.Rigid Interposer Type(硬质内插板型)，代表厂商有摩托罗拉、索尼、东芝、松下等等。

3.Flexible Interposer Type(软质内插板型)，其中最有名的是Tessera公司的microBGA，CTS的sim-BGA也采用相同的原理。其他代表厂商包括通用电气（GE）和NEC。

4.Wafer Level Package(晶圆尺寸封装)：有别于传统的单一芯片封装方式，WLCSP是将整片晶圆切割为一颗颗的单一芯片，它号称是封装技术的未来主流，已投入研发的厂商包括FCT、Aptos、卡西欧、EPIC、富士通、三菱电子等。

CSP封装具有以下特点：

1.满足了芯片I/O引脚不断增加的需要。

2.芯片面积与封装面积之间的比值很小。

3.极大地缩短延迟时间。

CSP封装适用于脚数少的IC，如内存条和便携电子产品。未来则将大量应用在信息家电（IA）、数字电视（DTV）、电子书（E-Book）、无线网络WLAN／GigabitEthemet、ADSL／手机芯片、蓝芽（Bluetooth）等新兴产品中。
