IC测试板厂家分享IC SOCKET、测试治具、芯片测试架的定制干货
2021-07-14
浏览次数:54
分享到:

针对芯片socket的定制,有几点我们需要了解。

1、socket的用途:

首先我们需要了解,socket的使用用途:测试、老化还是烧录?

2、需要提供的资料以及测试参数:

芯片规格书

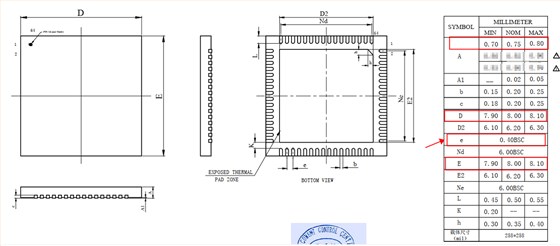

A:必须包括以下参数:管脚间距、芯片尺寸、厚度等;

B:测试的参数指标:温度、频率、电流、电压等;

老化座还需提供老化持续时长;

射频类芯片频率的插损、回损;

3、如果是用来作性能测试使用,那么是做测试座还是测试治具呢?

可以先了解一下测试座和测试治具的区别是什么?

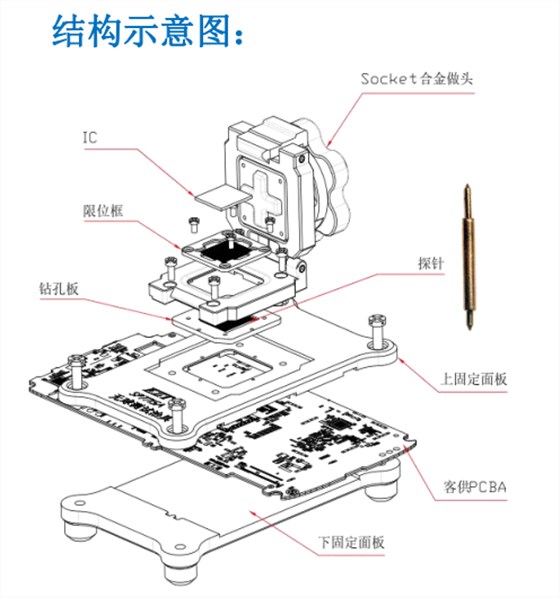

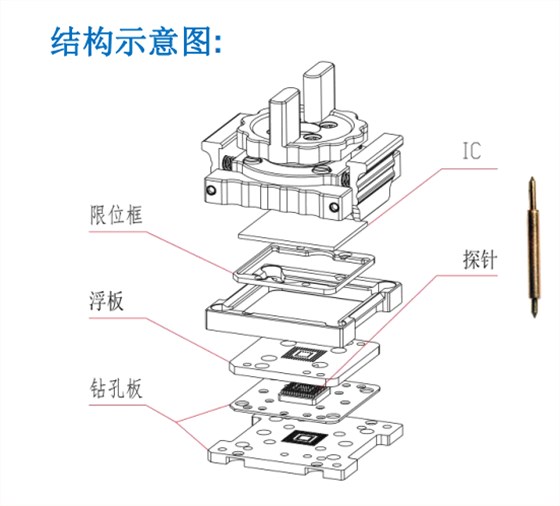

请参考以下两种的结构示意图:(左图为测试座,右图为测试治具)



测试座(左图)是客户根据我们的socket布板图来layout PCB测试治具(右图)是我们根据客户现有的PCB板来设计治具装上测试socket

根据以上结构图示我们可以看出,二者的区别在于,测试座(左图)是客户根据我们的socket布板图来layout PCB,而测试治具(右图)是我们根据客户现有的PCB板来设计治具装上测试socket.

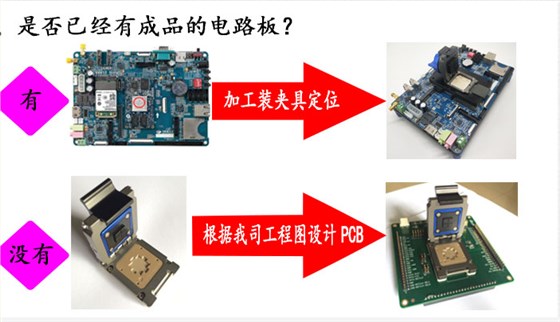

主要依据客户的测试情况,如果有现成PCBA板,那就可以直接在在客供的PCB板上,拆下待测的芯片,在对应位置装上socket做成治具。

而如果没有测试板,那就需要根据我们的socket布板图来重新layout PCB了。

socket布板图来重新layout PCB
