IC封装测试板生产厂家-芯片SIAT-002测试PCB板设计
2021-07-07
浏览次数:60
分享到:

这个板子,从原理图到PCB板,总共画了6天,接近一个星期!虽然说各种麻烦,但总算学到了一些新知识。谨记以备后查。

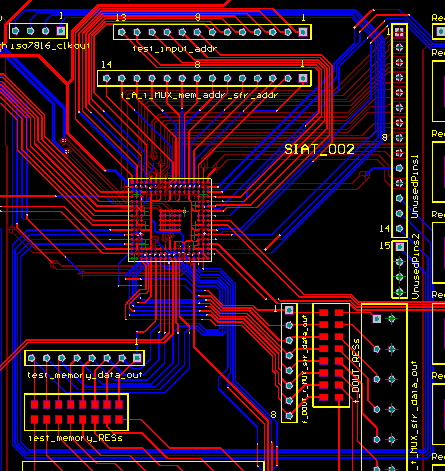

针对认为合适而使用BGA封装及引脚数目十分可观的芯片,需求提早计划走线,最好是经过走线将芯片内的焊盘链接至芯片外,以易于下一步的串线。额外,与该芯片连署的走线也应提早计划。如下所述图:


要将内电层链接到具体的引脚,只需切换到该内电层并双击空白处就可显露要链接的引脚。

当没有办法用常理的走线将元部件连署起来的话,有可能我们就需求用到内电层瓜分而不是随便下表决去增加层数了。内电层瓜分步骤如下所述:

(1)切换到某一内电层;

(2)在内电层上画一闭合的地区范围,但要保障:要连署到该瓜分内电层的过孔通过该瓜分域。如下所述图所示:



(3)当点击该瓜分域的时刻,会显露如下所述:

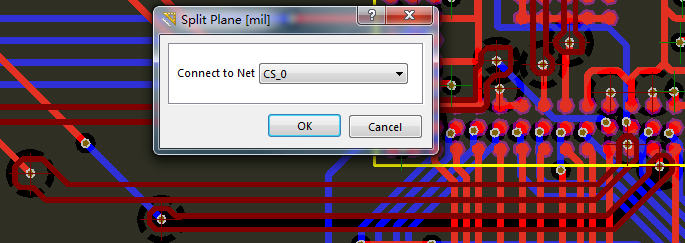

双击则会弹出会话框提醒你要链接的引脚:


近来听洪海哥说才晓得原来有集成的DC稳压电源,如金升阳、赛思德的。这些个稳压芯片的益处就是他们是一个集成板块,可以当作芯片烧焊到PCB板上。如下所述图:

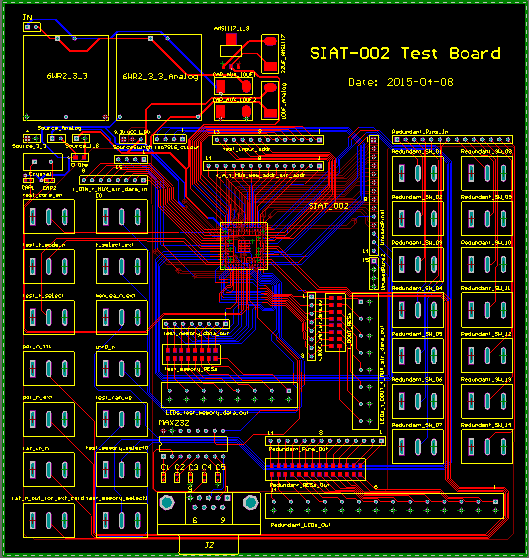

附SIAT-002-Test-Board全图:
