一种基于高厚径深孔电镀技术的高频高速线路板的制作方法
2021-01-05
浏览次数:1159
分享到:

一种基于高厚径深孔电镀技术的高频高速线路板

本实用新式归属线路板技术领域,具体牵涉到一种基于高厚径深孔电镀技术的高频高速线路板
环境技术:

随着线路板技术的进展,线路板朝着高疏密程度、高精密度方向的进展,高频高速线路板是指电磁频率较高的特殊的一种线路板,普通来说,高频可定义为频率在1ghz以上。

现存的一种基于高厚径深孔电镀技术的高频高速线路板,存在线路板在安装固定时,普通是在线路板的边缘预留安装孔,经过螺钉施行固定安装,该安装办法较为麻烦,且当安装孔较小是,螺钉较细,不可以够扼制线路板的安装高度,安装孔较大时,占用线路板的表平面或物体表面的大小,影响到线路板的元部件的安装的问题,为此我们提出一种基于高厚径深孔电镀技术的高频高速线路板。
技术成功实现要素:

本实用新式的期于供给一种基于高厚径深孔电镀技术的高频高速线路板,以解决上面所说的环境技术中提出的现存的一种基于高厚径深孔电镀技术的高频高速线路板,存在线路板在安装固定时,普通是在线路板的边缘预留安装孔,经过螺钉施行固定安装,该安装办法较为麻烦,且当安装孔较小是,螺钉较细,不可以够扼制线路板的安装高度,安装孔较大时,占用线路板的表平面或物体表面的大小,影响到线路板的元部件的安装的问题。

为成功实现上面所说的目标,本实用新式供给如下所述技术方案:一种基于高厚径深孔电镀技术的高频高速线路板,涵盖线路板本体,所述线路板本体的下外表边缘固定设置有固定框,所述固定框的下端固定设置有两个固定条,两个固定条的相邻侧面开设有滑槽,所述滑槽内固定设置有滑杆,且滑杆的外外表滑动套设有复位弹簧,且两个固定条之间滑动设置有滑板,所述滑板的一端固定设置有滑块,所述滑块滑动套设在滑杆上,滑板的另一端开设有固定孔,所述固定孔贯穿滑板的下外表。

优选的,所述滑板的上外表开设有凹槽,所述凹槽的内底面接近固定孔的一端设置有锁定组件,所述锁定组件涵盖锁杆和掉转弹簧,所述锁杆的一端经过转动轴与滑板转动连署,所述掉转弹簧套设在转动轴上,且掉转弹簧的一端与锁杆固定连署,另一端与滑板固定连署。

优选的,所述锁杆接近转动轴的一端固定设置有挡块,离开转动轴的一端设置有固定销,所述凹槽的内底面开设有销孔,所述固定销与销孔相合适。

优选的,所述固定框的下外表固定设置有限位板,所述限位板位于两个固定条之间,且限位板的外外表旋合贯穿有螺钉,所述滑板的端部开设有螺孔,所述螺钉与螺孔经过螺丝扣旋合连署。

优选的,所述固定框的里外侧面烧焊设置有带孔固定片,所述固定框与线路板本体和固定条经过螺钉旋合固定。

优选的,所述固定框的外侧面贯穿开设有通孔。

优选的,所述滑板的下外表接近固定孔的一端设置有凸起。

与现存技术相形,本实用新式的有好处效果是:

(1)经过预设滑板,可依据线路板所需求安装的高度,挑选合宜长度的螺钉,安装简便,易于调节高度,且不另外占用线路板的表平面或物体表面的大小,适应推广运用。

(2)经过预设锁定组件,易于螺钉安装进入了固定孔内,设置挡块,防止锁杆转动过度,设置固定销和固定孔,易于将锁杆压按贴合在凹槽的里外表后对其施行固定,设置限位板和螺钉,对滑板施行限位固定,使其与线路板本体的连署更加稳固,经过固定框将线路板本体与固定条施行连署,保障线路板的靠得住性,设置通孔,减缓固定框的自重,且易于线路板本体的通风散热。

附图解释明白

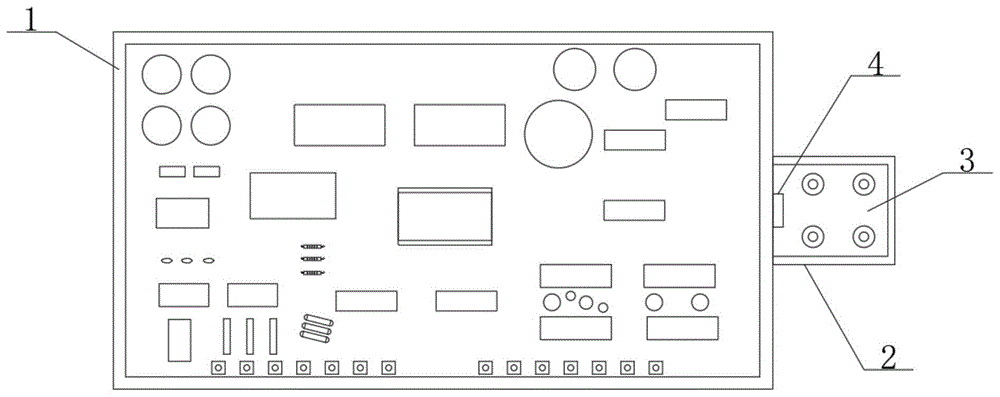

图1为本实用新式的结构概况图;

图2为本实用新式的线路板本体仰视图;

图3为本实用新式的滑板透视图;

图4为本实用新式的固定框立体图;

图中:1、线路板本体;2、滑板;3、凹槽;4、锁定组件;5、固定框;6、固定条;7、限位板;8、滑槽;9、滑杆;10、滑块;11、复位弹簧;12、锁杆;13、挡块;14、掉转弹簧。

具体实行形式

下边将接合本实用新式实行例中的附图,对本实用新式实行例中的技术方案施行明白、完整地描写,显然,所描写的实行例仅只是本实用新式一小批实行例,而不是所有的实行例。基于本实用新式中的实行例,身手域平常的技术担任职务的人在没有做起航明性劳动前提下所取得的全部其它实行例,都归属本实用新式尽力照顾的范围。

实行例

请参看图1-图4,本实用新式供给一种技术方案:一种基于高厚径深孔电镀技术的高频高速线路板,涵盖线路板本体1,线路板本体1的下外表边缘固定设置有固定框5,固定框5的下端固定设置有两个固定条6,两个固定条6的相邻侧面开设有滑槽8,滑槽8内固定设置有滑杆9,且滑杆9的外外表滑动套设有复位弹簧11,且两个固定条6之间滑动设置有滑板2,滑板2的一端固定设置有滑块10,滑块10滑动套设在滑杆9上,滑板2的另一端开设有固定孔,固定孔开设有四个,使其连署更加稳固,固定孔贯穿滑板2的下外表,经过设置滑板2,安装时,先将滑板2从线路板本体1的下端向一侧拉出,此时滑块10沿着滑杆9滑动并压缩复位弹簧11,待滑板2上的固定孔所有露出后,将固定螺钉贯穿固定孔对其施行固定,且可依据线路板本体1所需求安装的高度,挑选合宜长度的螺钉,先将螺钉贯穿固定孔,而后从下方旋合螺丝帽要得螺钉与线路板本体1固定,再将螺钉的下端旋合进入了待固定件上,固定完结后,松开线路板本体1,在复位弹簧11的效用下,线路板本体1复位至固定孔的上方,安装简便,易于调节高度,且不另外占用线路板本体1的表平面或物体表面的大小,适应推广运用。

本实行例中,滑板2的上外表开设有凹槽3,凹槽3的内底面接近固定孔的一端设置有锁定组件4,锁定组件4涵盖锁杆12和掉转弹簧14,锁杆12的一端经过转动轴与滑板2转动连署,掉转弹簧14套设在转动轴上,且掉转弹簧14的一端与锁杆12固定连署,另一端与滑板2固定连署,经过设置锁定组件4,安装时,经过锁杆12对滑板2施行限位,易于螺钉安装进入了固定孔内,且安装完结后,将锁杆12向下压按使其位于凹槽3内里,再将线路板本体1滑动复位至滑板2的上端即可。

本实行例中,锁杆12接近转动轴的一端固定设置有挡块13,离开转动轴的一端设置有固定销,凹槽3的内底面开设有销孔,固定销与销孔相合适,经过设置挡块13,防止锁杆12转动过度,设置固定销和固定孔,易于将锁杆12压按贴合在凹槽3的里外表后对其施行固定。

本实行例中,固定框5的下外表固定设置有限位板7,限位板7位于两个固定条6之间,且限位板7的外外表旋合贯穿有螺钉,滑板2的端部开设有螺孔,螺钉与螺孔经过螺丝扣旋合连署,经过设置限位板7和螺钉,对滑板2施行限位固定,使其与线路板本体1的连署更加稳固。

本实行例中,固定框5的里外侧面烧焊设置有带孔固定片,固定框5与线路板本体1和固定条6经过螺钉旋合固定,经过固定框5将线路板本体1与固定条6施行连署,防止固定条6接触线路板本体1的下外表,保障线路板的靠得住性。

本实行例中,固定框5的外侧面贯穿开设有通孔,经过设置通孔,减缓固定框5的自重,且易于线路板本体1的通风散热。

本实行例中,滑板2的下外表接近固定孔的一端设置有凸起,该凸起的下外表与固定条6下外表在同一最简单的面上,经过设置凸起,易于将滑板2拉进出行安装固定。

本实用新式的办公原理及运用流程:安装时,先将滑板2从线路板本体1的下端向一侧拉出,此时滑块10沿着滑杆9滑动并压缩复位弹簧11,待滑板2上的固定孔所有露出后,将固定螺钉贯穿固定孔对其施行固定,依据线路板本体1所需求安装的高度,挑选合宜长度的螺钉,先将螺钉滑动贯穿固定孔,而后从下方旋合螺丝帽要得螺钉与线路板本体1固定,再将螺钉的下端旋合进入了待固定件上,固定完结后,松开线路板本体1,在复位弹簧11的效用下,线路板本体1复位至固定孔的上方,安装简便,易于调节高度,且不另外占用线路板本体1的表平面或物体表面的大小,适应推广运用;

经过设置锁定组件4,安装时,经过锁杆12对滑板2施行限位,易于螺钉安装进入了固定孔内,且安装完结后,将锁杆12向下压按使其位于凹槽3内里,再将线路板本体1滑动复位至滑板2的上端即可,设置挡块13,防止锁杆12转动过度,设置固定销和固定孔,易于将锁杆12压按贴合在凹槽3的里外表后对其施行固定,设置限位板7和螺钉,对滑板2施行限位固定,使其与线路板本体1的连署更加稳固,固定框5将线路板本体1与固定条6施行连署,防止固定条6接触线路板本体1的下外表,保障线路板的靠得住性,设置通孔,减缓固定框5的自重,且易于线路板本体1的通风散热,经过设置凸起,易于将滑板2拉进出行安装固定。

尽管已经示出和描写了本实用新式的实行例,对于身手域的平常的技术担任职务的人而言,可以了解在不摆脱本实用新式的原理和神魂的事情状况下可以对这些个实行例施行多种变动、改正、调换和变形,本实用新式的范围由所附权益要求及其等同物框定。
