关于PCB高频电路板布线那一些事
2021-01-07
浏览次数:124
分享到:

随着电子技术迅速进展,以及无线通信技术在各领域的广泛应用,高频、高速、高疏密程度已逐层变成现代电子产品的显著进展发展方向之一。信号传道输送高频化和高速数码化,强迫做PCB走向细微孔与埋/盲孔化、导线精密细致化、媒介层平均薄型化,高频高速高精密程度多层PCB预设技术已变成一个关紧的研讨领域。本文首先对高频电路板做了简单绍介,其次论述了PCB预设高频电路板布线技法,最终绍介了PCB预设高频电路板布线注意事情的项目,具体的尾随采编一块儿来理解一下子。

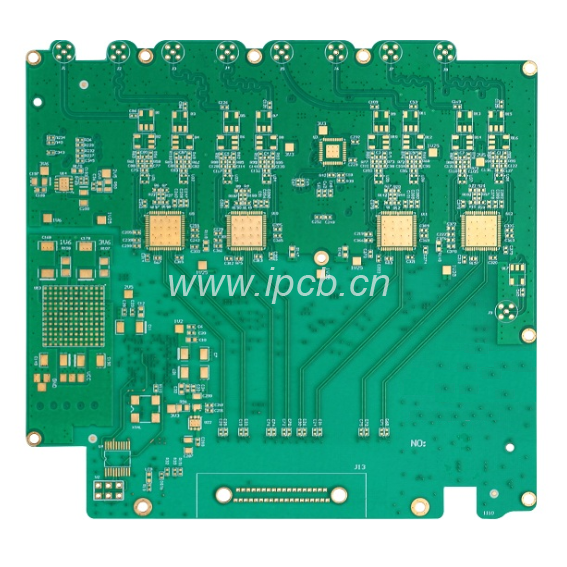

77G 毫米波雷达高频混压板



高频电路板简介

高频电路板是电磁频率较高的特殊的一种电路板,普通来说,高频可定义为频率在1GHz以上。其各项物理性能、精密度、技术参变量要求十分高,常用于交通工具防碰撞系统、卫恒星系统、无线电系统等领域。

该实用新式供给的这种高频电路板,于芯板中空槽的上张嘴和下张嘴边缘处设有可阻止流胶的挡边,这么,芯板与置于其上外表和下外表的覆铜板粘合乎时常流胶不会进入了中空槽内,即一次压合即可完成粘接操作,较现存技术需经二次压合能力完成的高频电路板,该实用新式中的高频电路土地板结构简单,成本低,便于制作。

PCB预设高频电路板布线技法

一、高速电子部件管脚间的引线弯折越少越好

高频电路布线的引线最好认为合适而使用全直线,需求然而,可用45度折线还是圆弧然而,这种要求在低频电路中仅只用于增长铜箔的固着强度,而在高频电路中,满意这一要求却可以减损高频信号对外的发射和互相间的耦合。

二、高频电路部件管脚间的引线层间交替越少越好

所说的“引线的层间交替越少越好”是指元件连署过程中所用的过孔(Via)越少越好。一个过孔可带来约0.5pF的散布电容,减损过孔数能显着增长速度和减损数值出错的有可能性。

三、高频电路部件管脚间的引线越短越好

信号的辐射强度是和信号线的走线长度成正比的,高频的信号引线越长,它就越容易耦合到接近它的元部件上去,所以对于诸如信号的报时的钟、晶振、DDR的数值、LVDS线、USB线、HDMI线等高频信号线都是要求尽有可能的走线越短越好。

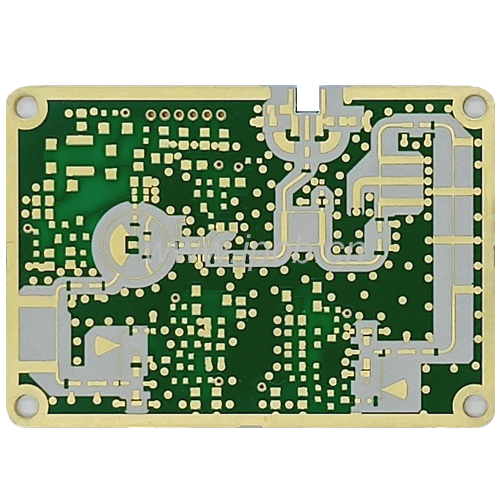

RO3010陶瓷混压高频板

四、注意信号线近距离平行驶线引入的“串扰”

高频电路布线要注意信号线近距离平行驶线所引入的“串扰”,串扰是指没有直邻接署的信号线之间的耦合现象。因为高频信号沿着传道输送线是以电磁波的方式传道输送的,信号线会起到接收天线的效用,电磁力场的能+羭縷会在传道输送线的四周围发射,信号之间因为电磁力场的互相耦合而萌生的不希望的噪声信号称为串扰(Crosstalk)。PCB板层的参变量、信号线的间距、驱动端和收缴端的电气特别的性质以及信号线端接形式对串扰都有一定的影响。所以为了减损高频信号的串扰,在布线的时刻要求尽有可能的做到以下几点:

(1)假如同一层内的平行驶线几乎没有办法防止,在相邻两个层,走线的方向必须却为互相铅直;

(2)在布线空间准许的条件下,在串扰较严重的两条线之间插进去一条地线或地最简单的面,可以起到隔离的效用而减损串扰;

(3)当信号线四周围的空间本身就存在时变的电磁力场时,若没有办法防止平行散布,可在平行信号线的反面安置大平面或物体表面的大小“地”来大幅减损干扰;

(4)在数码电路中,一般的报时的钟信号都是边沿变动快的信号,对外串扰大。所以在预设中,报时的钟线宜用地线包围起来并多打地线孔来减损散布电容,因此减损串扰;

(5)对高频信号报时的钟尽力运用低电压差分报时的钟信号并包地形式,需求注意包地打孔的完整性;

(6)在布线空间允许的前提下,加大相邻信号线间的间距,减小信号线的平行长度,报时的钟线尽力与关键信号线铅直而不要平行;

(7)搁置无须的输入端不要悬在空中,而是将其接地或接电源(电源在高频信号回路中也是地),由于悬在空中的线可能等效于发射接收天线,接地就能制约发射。实践证实,用这种方法消弭串扰有时候能迅即发生效力。

五、集成电路块的电源引脚增加高频退藕电容

每个集成电路块的电源引脚就近增一个高频退藕电容。增加电源引脚的高频退藕电容,可以管用地制约电源引脚上的高频谐波形成干扰。

六、高频数码信号的地线和摹拟信号地线做隔离

摹拟地线、数码地线等接往公共地线时要用高频扼流磁珠连署还是直接隔离并挑选合宜的地方单点互联。高频数码信号的地线的地电位普通是不完全一样的,两者直接每常存在一定的电压差,并且,高频数码信号的地线还每常带有十分浩博的高频信号的谐波斤两,当直邻接署数码信号地线和摹拟信号地线时,高频信号的谐波就融会贯通过地线耦合的形式对摹拟信号施行干扰。所以一般事情状况下,对高频数码信号的地线和摹拟信号的地线是要做隔离的,可以认为合适而使用在合宜位置单点互联的形式,还是认为合适而使用高频扼流磁珠互联的形式。

七、防止走线形成的环路

各类高频信号走线尽力不要形成环路,若没有办法防止则应使环路平面或物体表面的大小尽力小。

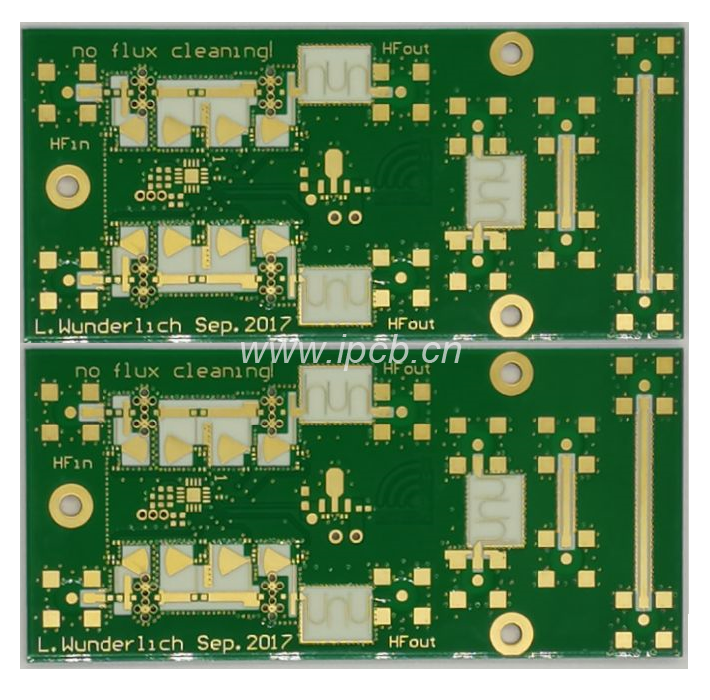

70g罗杰斯ro4835高频混压板



PCB预设高频电路板布线注意事情的项目

(1)合理挑选层数

在PCB预设中对高频电路板布线时,利用半中腰内层最简单的面作为电源和地线层,可以起到屏蔽的效用,管用减低寄生电感、缩减信号线长度、减低信号间的交错干扰,普通事情状况下,四层板比两层板的噪声低 20dB。

(2)走线形式

在PCB预设中对高频电路板布线时,走线务必依照 45°角拐弯,这么可以减小高频信号的发射和互相之间的耦合。

(3)走线长度

在PCB预设中对高频电路板布线时,走线长度越短越好,两根线并行距离越短越好。

(4)过孔数目

在PCB预设中对高频电路板布线时,过孔数目越少越好。

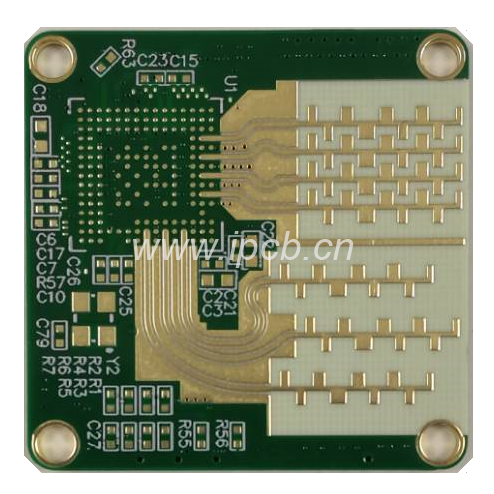

混压板Ro4350B陶瓷混压板

(5)层间布线方向

在PCB预设中对高频电路板布线时,层间布线方向应当取铅直方向,就是顶层为水准方向,底层为铅直方向,这么可以减小信号间的干扰。

(6)敷铜

PCB预设中对高频电路板布线时,增加接地的敷铜可以减小信号间的干扰。

(7)包地

在PCB预设中对高频电路板布线时,对关紧的信号线施行包地处置,可以显著增长该信号的抗干扰有经验,当然还可以对干扰源施行包地处置,使其不可以干扰其他信号。

(8)信号线

在PCB预设中对高频电路板布线时,信号走线不可以环路,需求依照菊花链形式布线。

(9)去耦电容

在PCB预设中对高频电路板布线时,在集成电路的电源端跨接去耦电容。

(10)高频扼流

在PCB预设中对高频电路板布线时,数码地、摹拟地等连署公共地线时要接高频扼流部件,普通是核心孔穿有导线的高频铁氧气体磁珠。

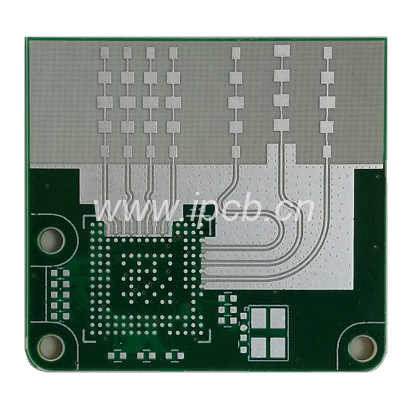

混压板Ro4350B陶瓷混压高频板
