讲解电镀对印制电子烟线路板PCB电路板的重要性
2020-09-28
浏览次数:1463
分享到:

印制线路板(电子烟线路板PCB)上,铜用来互连基板上的元部件,尽管它是形成印制线路板导电途径板面图形的一种令人满意的导体材料,但假如长时间的显露在空气中,也很容易因为氧气化而错过光泽,因为受到腐蚀而错过烧焊性。因为这个,务必运用各种技术来尽力照顾铜印制线、导通孔和镀通孔,这些个技术涵盖有机涂漆、氧气化膜以及电镀技术。 有机涂漆应用起来十分简单,但因为其液体浓度、成分和固化周期的变更而不舒服合长时期的运用,它甚至于还会造成烧焊性不可以预先推测的偏差。氧气化膜可以尽力照顾电路免受剥蚀,但它却不可以维持烧焊性。电镀或金属涂敷工艺是保证烧焊性和尽力照顾电路防止剥蚀的标准操作,在单面、双面和多层印制线路板的制作中饰演着意要的角色。尤其是在印制线上镀一层具备烧焊性的金属已经变成为铜印制线供给烧焊性尽力照顾层的一种标准操作。

在电子设施中各种板块的互连每常需求运用带有弹簧触头的印制线路板(PCB)插头座和与其相般配预设的带有连署触头的印制线路板。这些个触头应该具备高度的耐磨性和很低的接中电阻,这就需求在其上镀一层希有金属,那里面最常运用的金属就是金。额外在印制线上还可以运用其它涂敷金属,如镀锡、镀镇,有时候还可以在某些印制线地区范围镀铜。

铜印制线上的额外一种涂层是有机化合物,一般是一种防焊膜,在那一些不必烧焊的地方认为合适而使用丝网印制技术覆上一层环氧气天然树脂薄膜。这种覆上一层有机保焊药的工艺不必电子交换,当电路板浸没在化学镀液中后,一种具备氮耐受性的化合物可以站附到显露的金属外表且不会被基板借鉴。

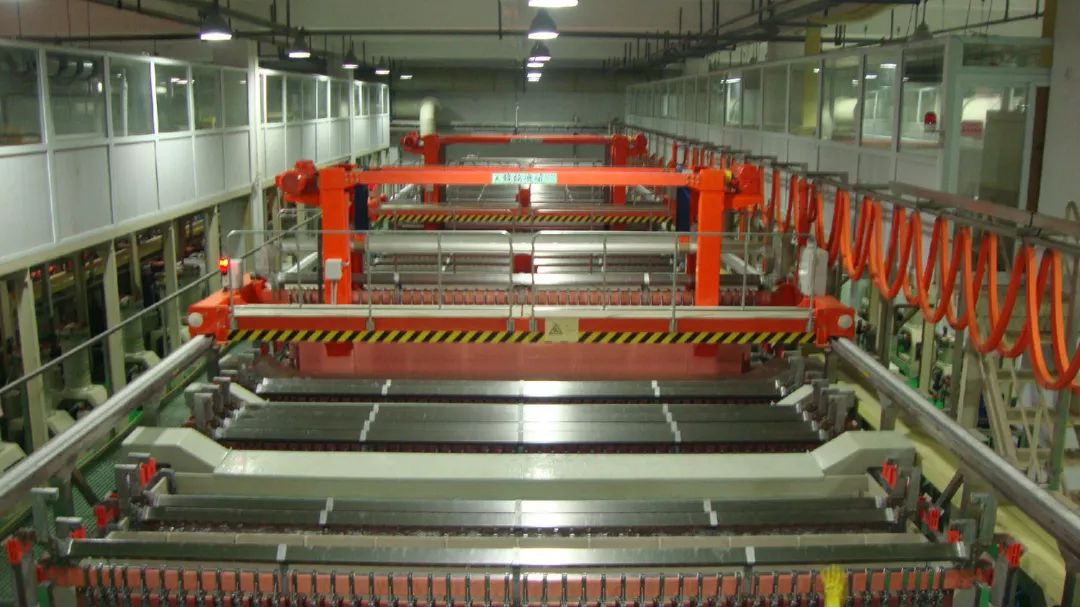

电子产品所需求的精确的技术和背景与安全适合性的严明要求促推电镀实践获得了长足的进步提高,这一点儿表面化的表现出来在了制作高复杂度、高辩白率的多基板技术中。在电镀中,经过半自动化的、计算机扼制的电镀设施的研发,施行有机化合物和金属添加剂化学剖析的高复杂度的仪表技术的进展,以及非常准确扼制化学反响过程的技术的显露出来,电镀技术达到达颀长的水准。

使金属增层成长在电路板导线和通孔中有两种标准的办法:线路电镀和全板镀铜,现叙述如下所述。


1.线路电镀

该工艺中只在预设有电路图形和通孔的地方接纳铜层的生成和腐刻阻剂金属电镀。在线路电镀过程中,线路和焊垫每一侧增加的宽度与电镀外表增加的厚度大体相当,因为这个,需求在原始底版上留出余量。

在线路电镀中基本上大部分数的铜外表都要施行阻剂遮藏,只在有线路和焊垫等电路图形的地方施行电镀。因为需求电镀的外表地区范围减损了,所需求的电源电流容积通例会大大减小,额外,当运用相比较反转光敏聚合物干膜电镀阻剂(最常运用的一品类型)时,其负底版可以用相对便宜的激光印制机或绘图笔制造。线路电镀中阳极的耗铜量较少,在腐刻过程中需求去除的铜也较少,因为这个减低了电解槽的剖析和保护保护调养花销。该技术的欠缺是在施行腐刻之前电路图形需求镀上锡/铅或一种电泳阻剂材料,在应用烧焊阻剂之前再将其去掉除掉。这就增加了复杂性,另外增加了一套湿化学溶液处置工艺。

2. 全板镀铜

在该过程中所有的外表地区范围和钻孔都施行镀铜,在不必的铜外表倒上一点阻剂,而后镀上腐刻阻剂金属。纵然对一块中常尺寸的印制线路板来讲,这也需求能供给相当大电流的电掘,能力够制成一块容易清洗且光溜、亮堂的铜外表供后续工序运用。假如没有光电绘图仪,则需求运用负底版来暴光电路图形,使其变成更常见的相比较反转干膜光阻剂。
