77GHz汽车雷达寻找合适的线路板材料
2020-09-05
浏览次数:1070
分享到:

材料的六个关键属性

这六个关键的材料参变量与77 GHz高频板和其他毫米波频率板下的电气性能有着啥子样的关系?在毫米波频率下,信号波长更短,线路板料料具备严明扼制的介电常数Dk值比仅只只选器具备低Dk的材料更为关紧。一方面,严明扼制的Dk可成功实现更完全一样的性能; 另一方面,Dk(ΔDk)的变动将造成77GHz下的相位角不完全一样,这会造成该频率下的雷达传感器性能变差。

从电路中提出取得的电路材料的Dk(或称为的预设Dk),其Dk值受材料Dk公差的影响,也受其他各种线路板料料特别的性质的影响,涵盖铜箔导体外表光洁度的变动。应上限地减损有可能影响77 GHz下电路的性能的预设Dk的变动,涵盖扼制预设Dk的变动以及其它影响预设Dk变动的其他电路特别的性质。确认预设Dk变动程度的最佳办法是对来自不一样出产批次的多个样品的基准电路施行正确和可重复的勘测。

一样,线路板料料的伤耗因数(Df)务必严明扼制,能力在77 GHz下成功实现可重复的、低伤耗的电路性能。挑选低Df的线路板料料是一个值当关心注视的目的,但在毫米波频率下维持牢稳的Df随频率的变动特别的性质一样关紧的。Df的变动是预设Dk变动的另一个影响因素,它要得在毫米波频率的小波长信号下很保不住持相位和频率的牢稳性。

在77 GHz频率下,线路板料料铜箔导体的外表光洁度对导体伤耗有显著的影响,铜箔越平而光滑伤耗越小。尽管电解铜(ED)是广泛用于毫米波频率电路的铜箔导体类型,但因为其光洁度,其表达出比压延铜更高的伤耗。在评估77 GHz和毫米波频率下的线路板料料特别的性质时,不可以疏忽脱落强度(涵盖起初和加热后),由于铜层和媒介层的粘贴性会影响电路的射频性能。与很多材料参变量同样,在电气性能和脱落强度之间可以施行衡量,来选取的ED铜和压延铜箔。然而,尽管存在预先期待的衡量,但当运用RO3003?线路板料料时,压延铜具备令人满意的脱落强度,同时在77 GHz时也能供给十分低的伤耗特别的性质。

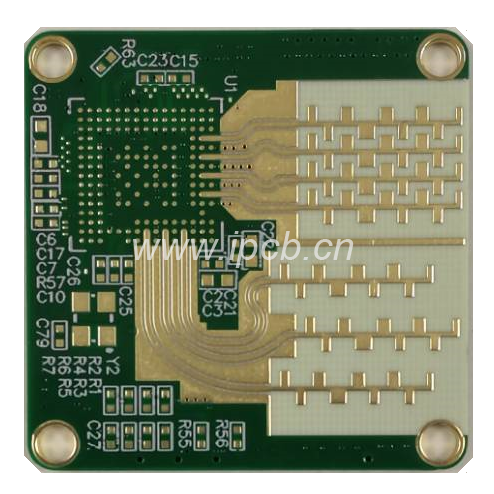

77GHz汽车雷达线路板

因为毫米波下需求这么精密细致的电路特别的性质,线路板料料受温度变动的影响也会造成其在77GHz和其它毫米波段下的性能显露出来变动。当线路板料料显露在较宽的温度变动范围内,Dk 的热牢稳系数(TCDk)和Df 的热牢稳系数(TCDf)的过度变动将等同于Dk和Df的变动。经过挑选相对严明扼制TCDk和TCDf的线路板料料,可以最小化这些个温度效应。 一般,TCDk为 50 ppm /℃或更低的线路板料料被觉得是性能令人满意的牢稳特别的性质。以一个真实的材料为例,RO3003?电路板测得的TCDk为3ppm/°C。

低吸湿性对于大部分数高频线路板料料来说是目的之一。对于在毫米波频带下运用的电路材料,纵然是一个细微的差别也会影响其性能。假如电路材料存在过度吸湿的问题,那末它的伤耗会增加,Dk也会随着养分的变动而增加。电路有理想办公条件下的性能有可能能被接纳,而在实际应用中则有可能达不到要求,例如在高湿润程度的办公条件下,尤其是在波长较短的毫米波频率下。

最终,在77GHz高频板和其它毫米波电路中需求思索问题的六个电路材料参变量中,家喻户晓,“玻璃编制效应”的也会造成电路Dk的变动。在很多电路材料中都运用了玻璃布来加强和加固材料。当这么做时,它也造成了整个儿材料的纤维图案中有点局部比其它局部包括更多的玻璃纤维,这就造成了Dk的变动。玻璃加强材料的运用增加电路材料的机械性能,但在高频电路中也会影响材料的电性能。理想事情状况下,更高频率下挑选的材料不必包括玻璃布或玻璃纤维。

挑选满意需要的材料

罗杰斯RO3003?线路板料料已经证明,可以美好地满意77 GHz高频板和其他毫米波电路板的这六个关键材料要求。RO3003?层压板是一种伤耗极低的材料,典型的Df在10 GHz时为0.0010,严明扼制的Dk容差为±0.04。很多毫米波电路预设工程师都挑选5mil厚的ED铜或更平而光滑(伤耗更低)压延铜的RO3003?线路板作为电路材料。它还具备低于0.04%的低吸湿性,且TCDk十分低,典型值为-3 ppm /°C。

因为RO3003?线路板料料对高频电路六个关键要求均获得了表现出来,因为这个它已变成77 GHz高频板和其他毫米波电路预设工程师线路板料料的存在广泛挑选。这个之外,RO3003?电路板不运用或不必运用玻璃布加固,因为这个它不存在玻璃编制问题。它是一种不容易用坏的,低伤耗的线路板料料,适合使用于随着频率变高而需求维持信号功率的电路,特别适合使用于专注于增长安全性的77GHz交通工具雷达系统!
