了解高频PCB电路板是怎么做出来的?
2020-09-04
浏览次数:121
分享到:

普通事情状况,高频可定义为频率在1GHz以上;高频电路板对材料、工艺制造要求比平常的的要高众多。那末,高频PCB电路板是怎么做出来的呢?



01、高频电路板预设中的关心注视点是啥子?

在高频电路板预设中,电源以层的方式预设,这么回路总可以沿着阻抗最小的途径走。这个之外电源板还得为PCB上全部萌生和收缴的信号供给一个信号回路,这么可以最小化信号回路,因此减小噪声。

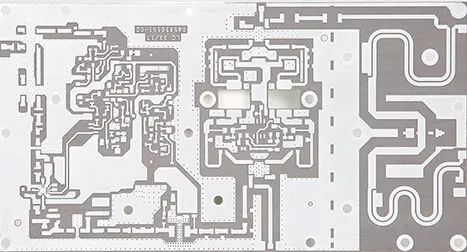

PCB电路板

我们应当遵循下边的原则:

1、电源与地的一统,牢稳。

2、仔细思索问题的布线和合宜的端接可以消弭反射。

3、仔细思索问题的布线和合宜的端接可以减小容性和感性串扰。

4、需求制约噪声来满意EMC要求。



02、高频电路板制造材料都有啥子要求?

1、媒介伤耗务必小,否则会影响到信号传递的质量;媒介伤耗越小,则信号伤耗越小。

2、吸水性要低,吸水性高便会在潮气渗入时影响介电常数与媒介伤耗。

3、介电常数务必小且牢稳,高介电常数容易导致信号传道输送延缓。

4、与铜箔的热体胀系数尽力完全一样,否则会在冷热变动中导致铜箔离合。

5、其他耐热性、抗化学性、冲击强度、脱落强度等务必令人满意。

到现在为止较多认为合适而使用的高频板料是氟糸媒介基板,如聚四氟乙稀(PTFE),日常称为特氟龙。

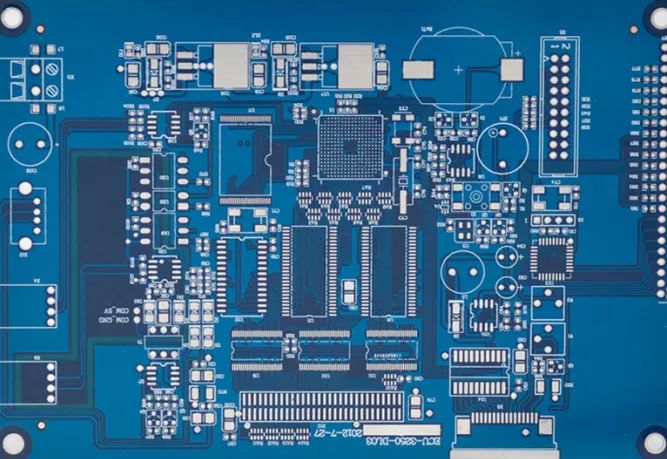

高频电路板

03、高频电路板加工需求注意的要领

1、阻抗扼制要求比较严明,相对线宽扼制很严明,普通公差百分之二左右。

2、因为板料特别,所以PTH沉铜的黏着力不高,一般需求借助等离子处置设施等先对过孔及外表施行粗化处置,以增加PTH孔铜和阻焊油墨的黏着力。

3、做阻焊前不可以磨板,不然黏着力会很差,只能用微蚀药水儿等粗化。

4、板料大多数是聚四氟乙烯类材料,用平常的刨刀成型会有众多毛边,需专用刨刀。

5、认为合适而使用电磁频率较高的特殊的一种电路板,频率在1GHz以上。
