众多线路板厂家的业务和技术担任职务的人都晓得，对于生成后的gerber电路板文件，可以经过gerber文件工具或软件检查，编辑，Cam350是一款可以把PCB文件改换输出gerber文件并对文件经行改正编辑的软件，以便捷线路板厂家能出产合乎客户要求的线路板，起的就是匡助制作效用。

　　不过对于PCB电路板预设工程师而言，不尽然非要生成gerber文件，可以直接把PCB关门图发给电路板制板厂家，后面的工序就是制造PCB电路板厂家的了。不过，对于线路板厂家生成的gerber文件，可以经过CAM350来检查是否是需求的工艺要求的版图。好啦，接下来中科电路带大家一块儿理解一下子，怎么样用cam350导gerber资料。

一、下载CAM350软件（我下的是10.5版本的），安装好后，会生成一个敏捷键，双击桌面儿敏捷形式，开始工作软件。

二、导入geber文件。

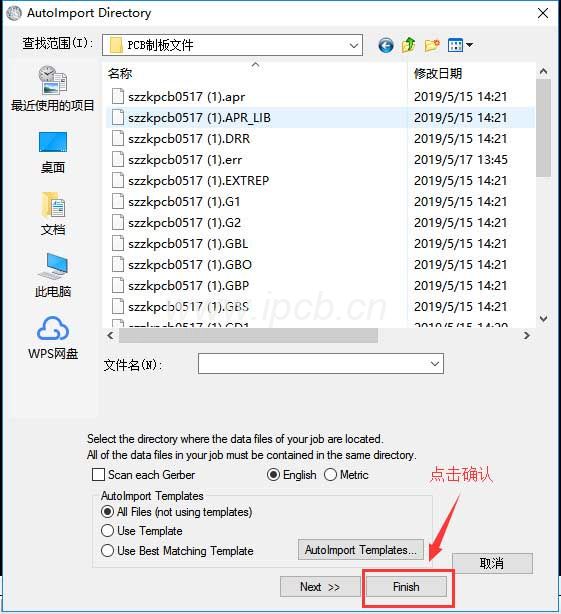

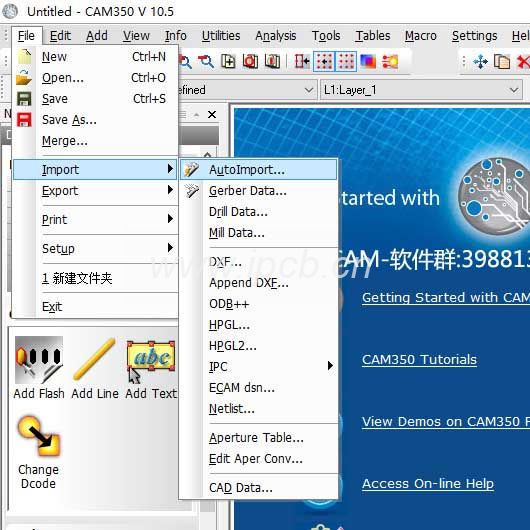

　  File文件——Import导入——Autoimport半自动导入——敞开半自动导入窗户挑选文件——找到geber文件——点击Finish完成，PCB资料导入完成后再主界面可以看见电路板的图纸。

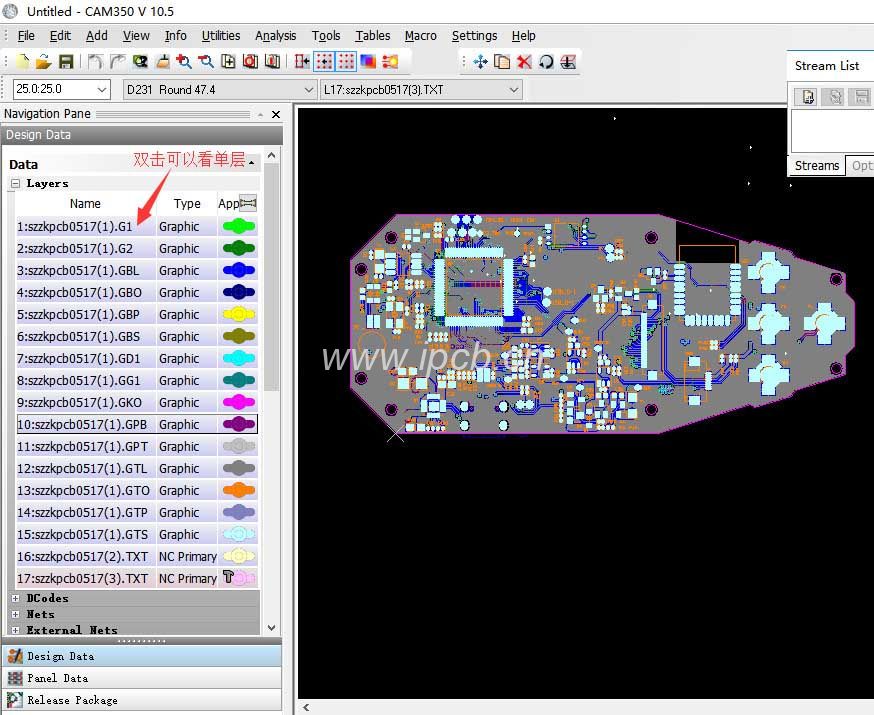

在CAM350软件中，如图所示，可以检查PCB电路板的每一个层，双击可以切换到指定的层。

附上Gerber文件各层的表达

　　GTL---toplayer顶层

　　GBL---bottomlayer底层

　　GTO---TopOverlay顶层丝印层

　　GBO---Bottomlayer底层丝印层

　　GTP---TopPaste顶层表贴(做激光模型板用)

　　GBP---BottomPaste底层表贴

　　GTS---Topsolder顶层阻焊(也叫防锡层/绿油,负片)

　　GBS---BottomSolder底层阻焊

　　G1---Midlayer1内里走线层1

　　G2---Midayerr2内里走线层2

　　GP1---InternalPlane1内最简单的面1(负片)

　　GP2---InternalPlane2内最简单的面2(负片)...

　　GM1---Mechanical1机械层1

　　GM2---Mechanical2机械层2...

　　GKO---KeepOuter严禁布线层

　　GG1---DrillGuide钻孔指导层

　　GD1---DrillDrawing钻孔图层

　　GPT---ToppadMaster顶层主焊盘

　　GPB---BottompadMaster底层主焊盘
