PCB电路板打样生产过程中的注意事项
2019-09-19
浏览次数:1708
分享到:

1 PCB打样简介

1.1 PCB打样定义

PCB打样,是指印儿制线路板在批量出产前的试产,主要应用为电子工程师在预设好电路,并完成PCB Layout在这以后,向工厂施行小批量试产的过程,即为PCB打样。普通工程师在产品预设未完成明确承认和完成测试之前,都称之为PCB打样。通俗的说,关门就是做样品;PCB打样则是把预设好的PCB原理图做出一个实物,是批量出产前的一个产品味试。一个PCB项目需求牵涉到众多物品,一个产品假如某一个环节出问题,很容易影响产品研发进程度;PCB制板也同样,普通做一个项目,预设出的PCB会去样板厂做打样,做几块板做测试,假如测试经过,就可施行大量量出产,价钱会比样板矮半截,打样主要冒尖迅速。


1.2 PCB打样文件


PCB打样文件普通涵盖PCB电路板文件还是Gerber文件,及制版解释明白—-几层板、材质、焊盘工艺、油墨颜色、是否有阻抗需求做般配。

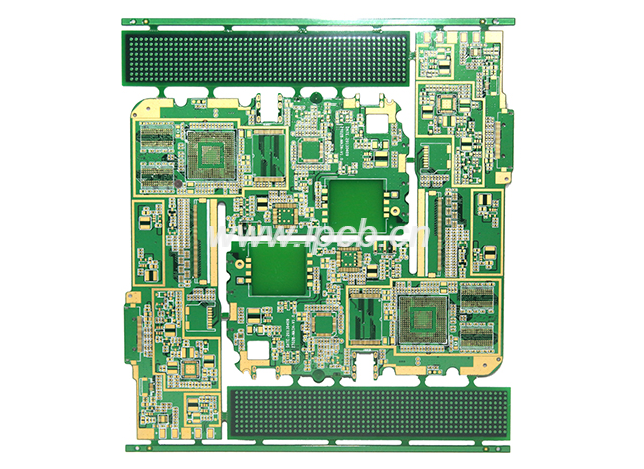

爱彼电路PCB电路板打样

1.3 PCB打样周期

普通7天左右,可以加急;

单双面板打样 7天发货;

四层板打样 15天发货;

批量出产依据每家工厂劳动能力不一样普通20-30天左右。

2 PCB打样解释明白事情的项目

普通涵盖PCB单片尺寸,PCB联片尺寸,PCB料号,关门数目,PCB板料,PCB板厚,PCB铜厚,PCB外表处置,防焊油墨颜色,书契油黑颜色,环保要求,防火等级,VIA是否塞孔,孔径公差,PCB板曲板翘,PCB成型形式等规格解释明白。下边列举几项:

2.1 材料:首先要解释明白PCB电路板的制造材料是用啥子样的,最存在广泛的是用FR4。特殊的一种板料:Rogers/罗杰斯、Taconic/泰康利、PTFE/聚四氟乙烯/特氟龙、F4B高频板。

2.2 板层:要解释明白你制造PCB电路板的层数。

2.3 阻焊颜色:颜色有好几种可依据企业要求来施行挑选,普通的是绿颜色。

2.4 丝印颜色:PCB电路板上的丝印的字体和边框的颜色,普通挑选为白的颜色。

2.5 铜厚:普通依据PCB电路的电流来施行科学计算铜的厚度,普通越厚越好,但成本会更高,所以需求合理均衡。

2.6 过孔是否遮盖阻焊:过阻焊就是将过孔绝缘起来,否则就是让过孔不绝缘。

2.7 外表涂层:有喷锡、OSP、沉锡、沉金、镀金等等。

2.8 数目:制造PCB的数目要解释明白明白。

3 PCB打样注意事情的项目

3.2.1 严肃对待查缉PCB电路板文件资料,防止资料问题。

3.2.2 各个方面施行工艺很合后批准,与出产厂家施行工艺配备布置。

3.2.3 扼制好出产数目,珍重品质的同时节省成本。

3.2.4 充分与出产厂家施行沟通,提早预防意外发生。

4 PCB打样形式挑选

HDI电报板打样

PCB电路板打样分三种形式:正规PCB工厂,专业样板企业及少量抄板企业。

4.1 正规PCB工厂打样的目标是为了有批量订单,所以当然期望返单;专业打样企业本身就只做样板或小批量,专业迅速,适应一两块少量样板制造,你有大单给他,他也做不成。

4.2 在品质保障方面,肯定是正规PCB工厂要比样板企业做得更好,专业样板企业是一小斧锤售卖样板发送就收取费用,飞针测试都无须做,品质然而关你得再打一次再出一次钱;正规PCB工厂普通都会做飞针测试,从材料到工艺都精细周密谨慎专业,所以品质上往往一次就成功。

4.3 少量抄板企业也投身PCB打样,在提交处理资料给客户并获得明确承认最后方案后,就要迅速为客户供给PCB打样、功能样机制造与测试,以保证其行得通性。
