【PCB生产厂家】印制线路板制作与工艺检验
2019-08-26
浏览次数:420
分享到:

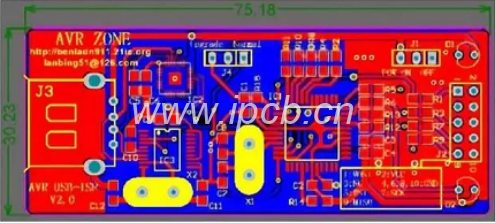

一.下图是一张我们要作为实例的PCB图。尺寸是75.18mm x 30.23mm.待会我们要在一张新的PCB图里拼出2x2出落PCB阵列。

PCB图

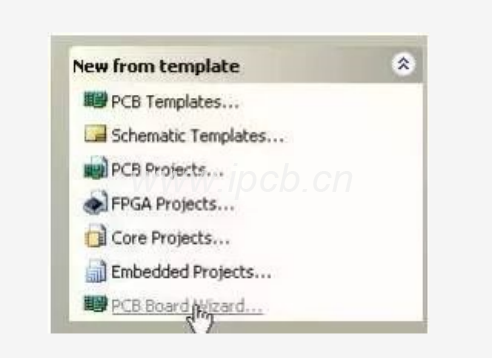

二.运用File面板里的New from template的PCB Hoard Wizard向导树立一个尺寸为160mm x 65mm的长方形PCB电路板,2层的信号层,无电游层,通孔。

New from template

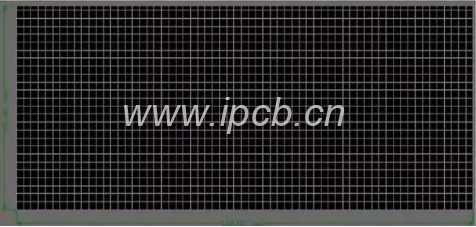

三.运用向导树立好的PCe如下所述。并保留到现时工程。

PCe

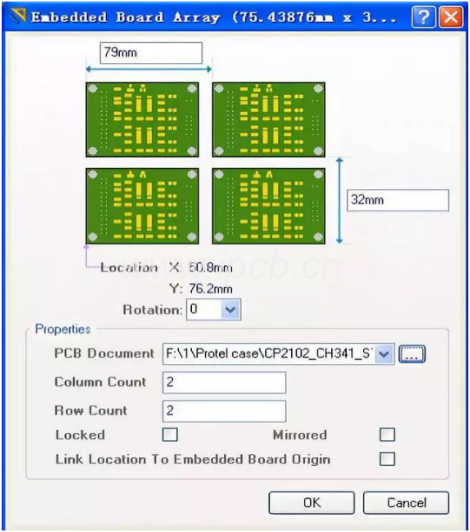

四.执行Place\Embedded Board Array.在Embedded B0ard Array窗户中输入长、宽,普通这个参变量梢微比扳手的实际尺寸大一点,具体没有严明规定.由于后面我们还要在扳手上画一点标记,如V-CUT等。在PCB电路板 Document里调入要拼为阵列板的PCB文件;在Column Count输入纵向的PCB阵列数,在Row Count输入横向的PCB阵列数。

Embedded Board Array

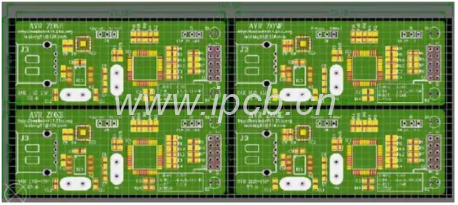

五.设置好以上的参变量后,点击OK,安放阵列板到代B图上,调试好位置刚好当中即可。况且从新定位PCB电路板的原点到阵列板的原点上。

从新定位PCB的原点到阵列板的原点上

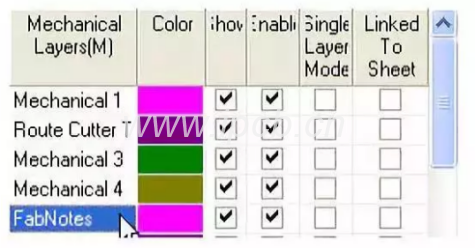

六.下边我们进入了层面颜色管理器,把Mechanical2改名为Route Culter Tool Layer,在这个层上画出的线我们定义为要用刨刀铣穿PCB电路板的走线:把Mechanical2改名为FabNotes,这个层上画出的线我们定义为要在PCB上铣出V槽(V-GROOVE)的走线。

把Mechanical2改名为Route Culter Tool Layer

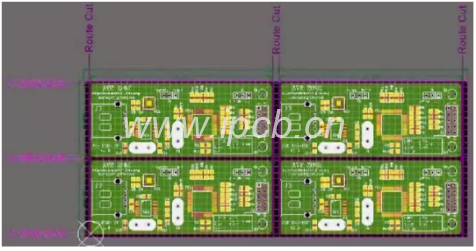

七.在PCB阵列板一绘制我们需求的Route Cutter Tool Layer走线和FabNozes走线,这些个走线我们是要让做CAM图纸处置的担任职务的人清楚我们具体的需要和意向。图中我们画的这些个Route Culler Tool Layer走线和FabNotes走线是为了便捷让PCB加工厂的CAM担任职务的人明白我们的要加工的细节。具体以实际的沟通为准。下图是画好加工细节走线的阵列板。

PCB阵列板改换成GERBER图

八.接下来要做的办公就是把PCB电路板阵列板改换成GERBER图.具体的操作过程这处就不做周密绍介了,
要注意的是,把GERBER发给板厂后,仍然需求和板厂的技术担任职务的人做好细节的沟通,防止因沟通差错而导致亏损。
