【埋盲孔线路板厂家】在线路板中设置pads盲孔的方法
2019-08-02
浏览次数:507
分享到:

PADS埋盲孔设置以盲孔体积的预设,下边于小北PCB预设室为大家绍介下pads埋盲孔的设置技法
pads通用的激过盲孔有:4/10 mil

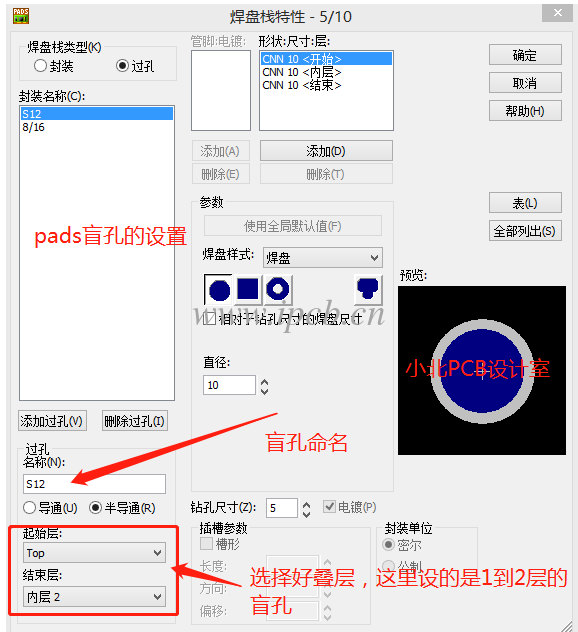

1. pads过孔设置首先要新建盲孔:

下边我们以mil为单位树立过孔,首选在PCB中设好单位,在PCb中输入umm 改换成毫米
um转成MIL单位。接下来执行设置>焊盘栈弹出下边会话框(敏捷键alt+s+s)
pads过孔设置首先要新建盲孔

pads盲孔设置,pads教程

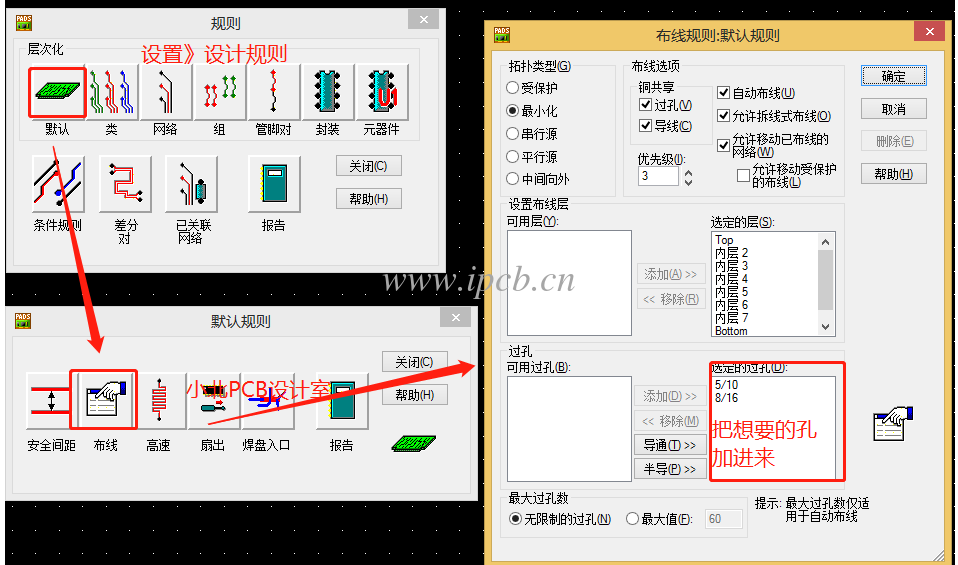

2.pads中设置好的盲孔参加到布线中。(设置>预设规则规则)
pads中设置好的盲孔参加到布线中

pads盲孔设置,pads教程

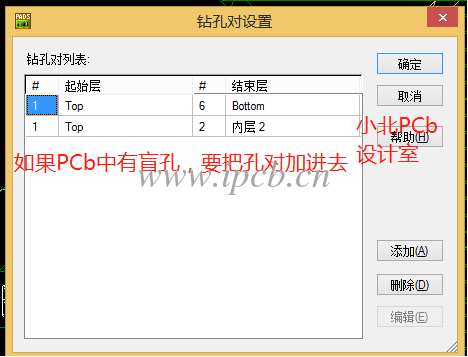

3.增加盲孔钻孔对

pads盲孔设置,pads教程
增加盲孔钻孔对

设置好后,可认用在PCB电路板打出盲孔
