PCB多层板设计中的八个步骤盘点
2019-07-31
浏览次数:172
分享到:

       pcb多层板是一种特别的印制板,它的存在“特点”普通都比较特别,例如说 电路板 当中便会有pcb多层板的存在呢。这种多层板可以帮忙机器导通各种不一样的线路呢,不止这么,还可以起到绝缘的效果,不会让电与电之间互相碰撞,完全的安全。假如,您想要运用到一款比较好性能的pcb多层板,就必须要专心预设了,接下来就为大家解释怎么样预设pcb多层板。


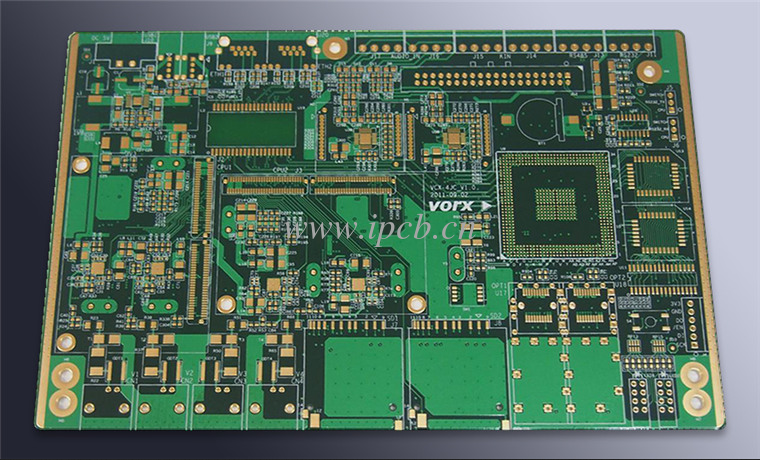

       PCB多层板预设:
       一、板外形、尺寸、层数确实认
       1.不论什么一块印制板,都存在着与其它结构件合适装配的问题,所以,印制板的外形与尺寸,务必以产品整机结构为根据。但从出产工艺角度思索问题,应尽力简单,普通为长宽比不太相差很远的矩形,以利于装配增长出产速率,减低劳动成本。
       2.层数方面,务必依据电路性能的要求、板尺寸及线路的密布程度而定。对多层印制板来说,以四层板、六层板的应用最为广泛,以四层板为例,就是两个导线层(元件面和 烧焊 面)、一个电源层和一个地层。
       3.多层板的各层应维持对称,并且最好是双数铜层,即四、六、八层等。由于错误称的层压,板容貌易萌生翘曲,尤其是对外表贴装的多层板,更应当引动注意。





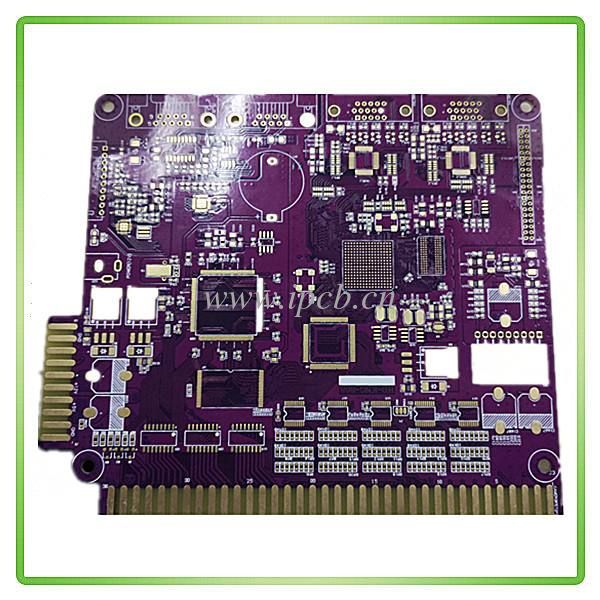

  二、元部件的位置及安摆放置方向
       1.元部件的位置、安摆放置方向,首先应从电路原理方面思索问题,迎合电路的走向。安摆放置的合理与否,将直接影响了该印制板的性能,尤其是高频摹拟电路,对部件的位置及安摆放置要求,显得更加严明。
       2.合理的安放元部件,在某种意义上,已经显示了该印制板预设的成功。所以,在开始编排版印刷制板的版面、表决群体布局的时刻,应当对电路原理施行周密的剖析,先确认特别元部件(如大规模IC、大 功率管 、信号源等)的位置,而后再安置其它元部件,尽力防止有可能萌生干扰的因素。
       3.另一方面,应从印制板的群体结构来思索问题,防止元部件的排列疏密不均,颠三倒四。这不止影响了印制板的好看,同时也会给装配和维修办公带来众多不方便。

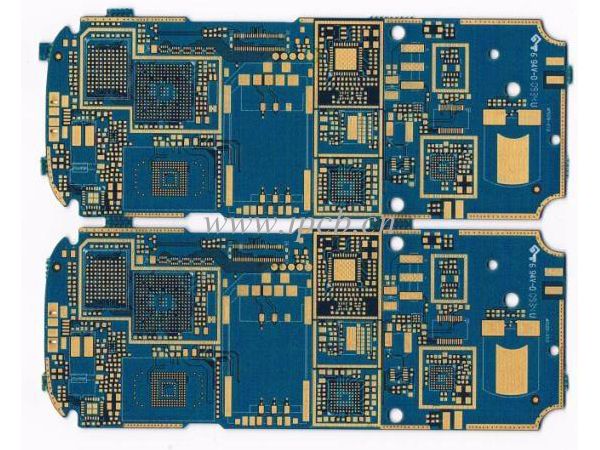

       三、导线布层、布线区的要求
       普通事情状况下,多层印制板布线是按电路功能施行,在外层布线时,要求在烧焊面多布线,元部件面少布线,有帮助于印制板的维修和排故。细、密导线态度温和受干扰的信号线,一般是安置在内层。大平面或物体表面的大小的 铜箔 应比较平均散布在内、外层,这将有助于减损板的翘曲度,也使电镀时在外表取得较平均的镀层。为避免外形加工伤及印制导线和机械加工时导致层间短路,里外层布线区的导电图形离板缘的距离应大于50mil。

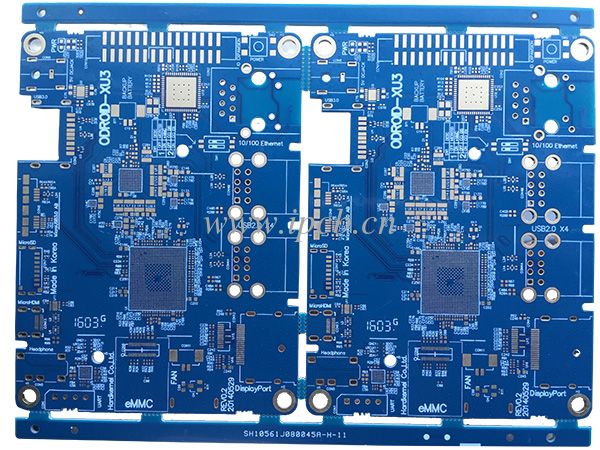

       四、导线走向及线宽的要求
       多层板走线要把电源层、地层和信号层分开,减损电源、地、信号之间的干扰。相邻两层印制板的线条应尽力互相铅直或走斜线、曲线,不可以走不相交的两条直线,以减损基板的层间耦合和干扰。且导线应尽力走短线,尤其是对小信号电路来讲,线越短, 电阻 越小,干扰越小 。同一层上的信号线,变更方向时应防止锐角拐弯。导线的宽窄,应依据该电路对电流及阻抗的要求来确认,电源输入线应大些,信号线可相对小一点。对普通数码板来说,电源输入线线宽可认为合适而使用50~80mil,信号线线宽可认为合适而使用6~10mil。
       导线宽度:0.5、1、0、1.5、2.0;
       准许电流:0.8、2.0、2.5、1.9;
       导线电阻:0.7、0.41、0.31、0.25;
       布线时还应注意线条的宽度要尽力完全一样,防止导线忽然变粗及忽然变细,有帮助于阻抗的般配。




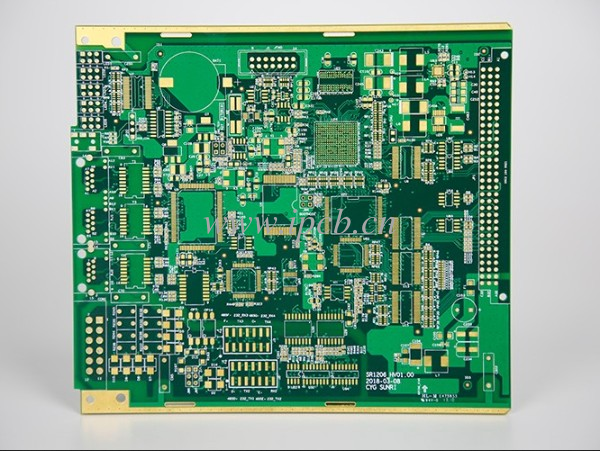

      五、钻孔体积与焊盘的要求
       1.多层板上的元部件钻孔体积与所选用的元部件引脚尺寸相关,钻孔过小,会影响部件的装插及上锡;钻孔过大,烧焊时焊点不够丰满。普通来说,元件孔孔径及焊盘体积的计算办法为:
       2.元件孔的孔径=元件引脚直径(或对角线)+(10~30mil)
       3.元件焊盘直径≥元件孔直径+18mil
       4.至于过孔孔径,主要由成品板的厚度表决,对于高疏密程度多层板,普通应扼制在板厚∶孔径≤5∶1的范围内。过孔焊盘的计算办法为:
       5.过孔焊盘(VIAPAD)直径≥过孔直径+12mil。




       六、电源层、地层分区及花孔的要求
       对于多层印制板来说,最低限度有一个电源层和一个地层。因为印制板上全部的电压都接在同一个电源层上,所以务必对电源层施行分区隔离,分区线的体积普通认为合适而使用20~80mil的线宽为宜,电压超高,分区线越粗。
       焊孔与电源层、地层连署处,为增加其靠得住性,减损烧焊过程中大平面或物体表面的大小金属吸热而萌生虚焊,普通连署盘应预设成花孔式样。
       隔离焊盘的孔径≥钻孔孔径+20mil
       七、安全间距的要求
       安全间距的设定 ,应满意电气安全的要求。普通来说,外层导线的最小间距不能小于4mil,内层导线的最小间距不能小于4mil。在布线能排得下的事情状况下,间距应尽力取大值,以增长制板时的成品率及减损成品板故障的隐患。
       八、增长整板抗干扰有经验的要求
       多层印制板的预设,还务必注意整板的抗干扰有经验,普通办法有:
       a.在各IC的电源、地近旁加上滤波 电容 ,容积普通为473或104。
       b.对于印制板上的敏锐信号,应作别加上伴行屏蔽线,且信号源近旁尽力少布线。
       c.挑选合理的接地点。



       pcb多层板的预设办法想必大家也已经理解了,可是却不晓得这种多层板的参变量到底是啥子。pcb多层板最小的孔径普通为0.4mm,这是务必的预设呢,我们在预设PCB多层板的时刻,必须要将它的厚度以及尺寸调节到适应电器运用的那一个范围当中,过大非常不好,过小也非常不好。在施行外表处置的时刻,必须要挑选电镀金的形式,否则绝缘的特别的性质有可能便会消逝了哦。
