线路板工艺流程-钻孔
2019-07-23
浏览次数:97
分享到:

钻  孔

 一、目标:
在线路板上钻通孔或盲孔,以树立层与层之间的通道。

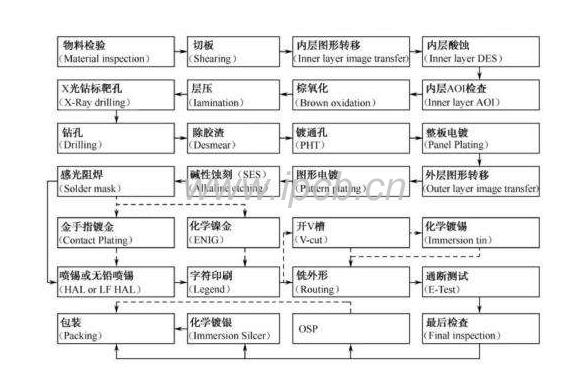

 二、工艺流程:
 1.双面板:
三、设施与用场
1. 钻探机:用于线路板钻孔。
2. 钉板机:将一块或一块以上的双面板用管位钉固定或一叠,以便捷钻板时定位。
3. 翻磨钻咀机:翻磨钻孔运用的钻咀。
4. 上落胶粒机;将钻咀摔胶粒长度固定在0.800〞±0.005〞供钻探机运用,或将胶粒从钻咀上退下来。
5. 退钉机;双面板钻孔退回管位钉运用。
6. 台钻探机:底板钻管位孔运用。

四、工具
经ME尝试符合标准,QA许可的钻咀。

五、操作规范
1.取拿钻咀,运输上落出产板时需戴手套儿,免得污染钻咀及线路板。
2.钻咀运用前,须经查缉OK,保证摔胶粒长度在0.800〞±0.005〞之内。
3.运输、安摆放置出产板过程中,不能有拖板、摔板、板上齐板等现象发生,严密防备擦花线路板。
4.钻板后查缉内部实质意义涵盖:孔径体积、孔数、孔位置,内层偏移(多层板)、孔式样、披锋、擦花。

六、背景要求:
温度:20±5℃,湿润程度:≦ 60百分之百。

七、安全与环保注事情的项目:
1.钻探机运行时,头、手及其他东西不能伸入钻探机内,需紧密停机时可按钻探机两边红色紧密停机键。
2.取放钻咀需擅长套儿,且不能接触刀刃局部,以防扎伤。
3.不能擅自接触钻探机及其他机器电源开关、变压器,有问题需通告SE或专业担任职务的人维修。
4.  发觉吸尘机有异常声响或吸尘袋泄露,应先关闭钻探机及吸尘机,再通告管理担任职务的人并改易吸尘袋。
5.  用废的物料严明按规定办法处置,避免污染背景。
