爱彼电路讲解生产双面电路板工艺流程
2019-07-23
浏览次数:1529
分享到:

电路板工艺流程
以下就归纳一点通 用的差别方法,来简单绍介PCB的分类以及它的制作方法基本内部实质意义PCB生产工艺流程

一.目标:
将大片板材割切成各种要求规格的小块板材。

二.工艺流程:

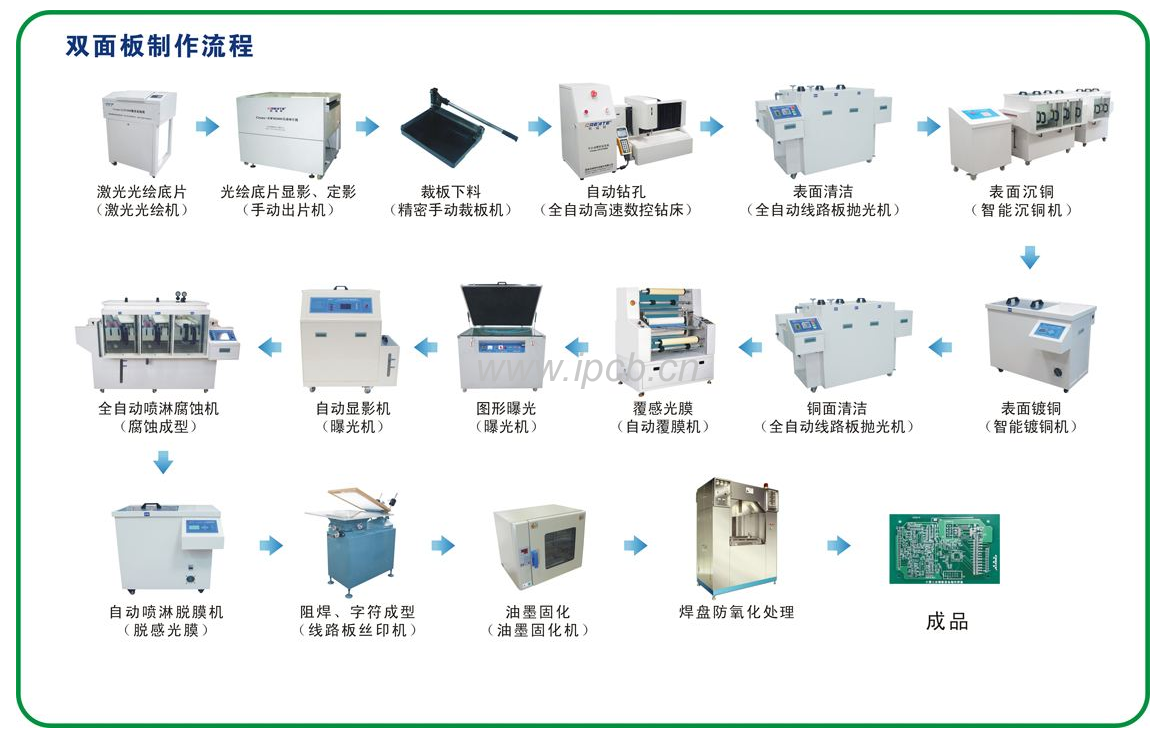

双面线路板制作流程

三、设施及效用:
1.半自动开料机:将大料割切开成各种细料。
2.磨圆角机:将板角尘端都磨圆。
3.洗板机:将板机上的粉尘杂质洗整洁并风干。
4.焗炉:炉板,增长板材牢稳性。
5.字唛机;在板边打字唛作标记。

四、操作规范:
1.半自动开料机开机前查缉设定尺寸,避免开错料。
2.内层板开料后要注意加标记作别横竖料,切勿没秩序。
3.运输板需戴手套儿,谨慎轻放,避免擦花板面。
4.洗板后须留意板面有无水渍,严禁带水渍焗板,避免氧气化。
5.焗炉开机前查缉温度设定值。

五、安全与环保注意事情的项目:
1.开料机开机时,手勿伸进机内。
2.纸皮等易燃品勿放在焗炉旁,避免火灾。
3.焗炉温度设定禁止超规定值。
4.从焗炉内取板须戴石棉手套儿,并须等板冷却后才可取板。
5.用废的物料严明按MEI001规定的办法处置,避免污染背景。

七、切板
1. 设施:手动切板机、铣靶机、CCD打孔机、锣机、磨边机、字唛机、测厚仪;
2. 效用:层压板外形加工,开始阶段的成形;
3. 流程: 拆板 → 点点画线 → 切大板 → 铣铜皮 → 打孔 → 锣边成形 → 磨边 → 打字唛 →测板厚
4. 注意事情的项目:
 a.    切大板切斜边;
 b.    铣铜皮进单元;
 c.    CCD打歪孔;
 d.    板面刮花。

八、环保注意事情的项目:
 1、出产中萌生的各种废边料如P片、铜箔由出产部使聚在一起回仓;
 2、内层成形的锣板粉、PL机的钻屑、废边框等由出产部收回仓斥卖;
 3、其他各种抛弃不用物如皱纹儿胶纸、废粘尘纸、废布碎等放入垃圾桶内由保洁工收走。废手套儿、废口罩等由出产部回仓。
 4、磨钢板拉所萌生的废水不可以直接排放,要经过废水排放管道排至废水部经其无坏处置后方可排出。
