做过高频 PCB 的工程师大概都有过这种经历：原理图审了三遍、布线调了又调、DRC 全部通过，板子打样回来一测 —— 回波损耗超标、阻抗偏差超出规格书范围、某个频点莫名其妙多出来一根杂散。折腾两周发现根源不在走线，在高频板 PCB 层叠设计一开始就没做对。

叠层是 PCB 的 “地基”。地基建歪了，上面砌再好的墙也没用。这篇文章不讲正确的废话，直接给判断逻辑和工程决策依据。

一、为什么高频板层叠设计不能 “凭经验”

很多工程师做惯了FR4双面板，转向高频多层板时习惯把经验直接带过来。这个做法在高频场景下风险很高。

量化地说：

当信号频率超过 100MHz、上升时间低于 1ns 时，信号线必须按传输线处理。传输线的特征阻抗由线宽、介质厚度和介电常数三个变量共同决定 —— 而这三个变量全部由叠层设计锁定。叠层方案一旦确定，阻抗的可调窗口就极其有限。换句话说，叠层设计是把阻抗的 “天花板” 和 “地板” 同时定死了。

如果叠层设计出错，后续走线优化、端接匹配能做的补救非常有限。实际情况往往是：等板子回来才发现问题，改一版叠层意味重新打样，周期 2-3 周、费用几千到几万不等。高频项目的改版成本远高于低速设计，因为高频板材本身就更贵、加工周期更长。

这件事的正确顺序是：先定叠层，再布走线。 很多工程师习惯先画原理图、再做布局、最后才考虑叠层 —— 这个顺序在高频多层板设计中需要调整。

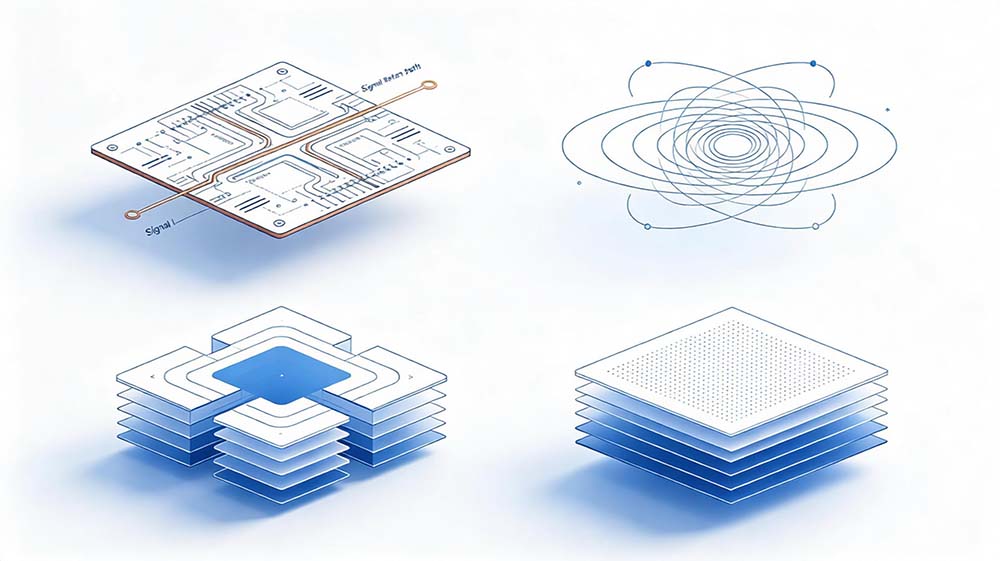

二、叠层设计的 4 条底层逻辑（不是原则，是物理约束）

网上讲高频板 PCB 层叠设计原则的文章很多，动不动列七八条。但真正起决定作用的底层物理约束只有 4 条。

1. 回流路径最短化

高频信号的回流电流会沿着信号线正下方的参考平面走。信号层与参考平面之间的距离越近，回流路径越短、寄生电感越小。

实际判断： 如果信号层和参考平面之间的介质厚度超过 0.3mm，高频信号的回路电感就会明显增大。这就是为什么 4 层高频板的信号 - 地间距通常控制在 0.1-0.2mm。

2. 磁通抵消

信号层和回流平面之间会形成电磁场。如果这个场没有被限制在很小的空间里，就会向外辐射 —— 这就是 EMI 的来源。

实际判断： 信号层与参考平面紧耦合时，电磁场被限制在层间，对外辐射大幅降低。这就是 “信号层必须挨着地平面” 这个规则背后的物理原因。不是教条，是电磁场的基本规律。

3. 对称结构

叠层结构必须上下对称。不仅是层数对称，还包括对应位置的介质厚度、铜箔厚度匹配。

实际判断： 不对称的叠层在压合时会产生不均匀的应力，板子冷却后会翘曲。翘曲超过 0.75% 的板子，贴片时可能出现虚焊、BGA 焊接不良。这不是 “可能影响性能”，是会直接导致生产报废。

4. 偶数层

主流高频 PCB 全部采用偶数层结构。核心原因就是对称性要求 —— 奇数层无法实现完全对称的叠层排布。

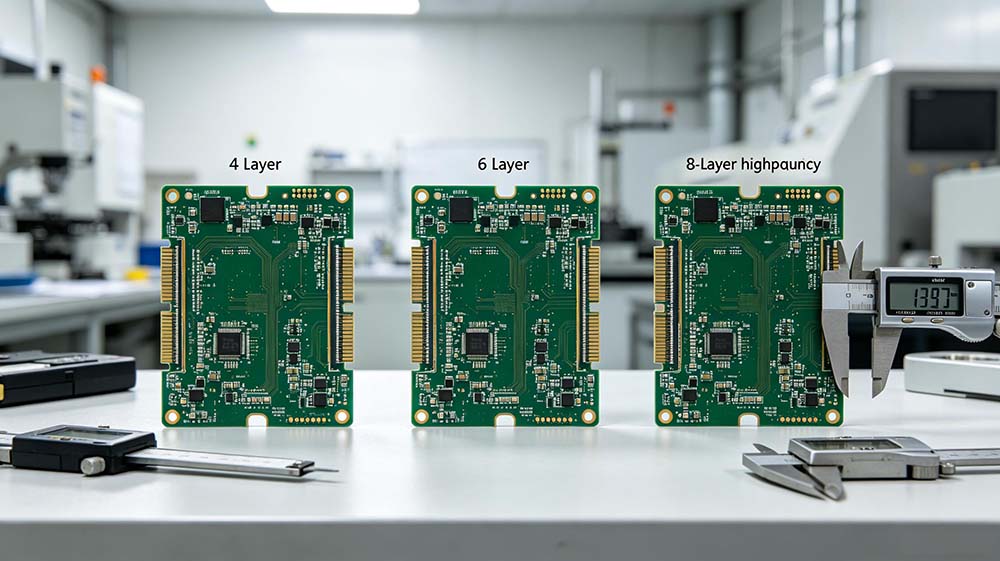

三、不同层数的选型决策

4 层板：什么时候够用、什么时候不够

4 层高频板的标准结构是：Top（信号）- GND - Power - Bottom（信号）。

够用的场景： WiFi 模块、蓝牙模块、2-6GHz 的射频前端、5G CPE 等对层数要求不高的产品。

不够用的场景： 同时需要处理多路射频信号 + 高速数字信号（如 SerDes、DDR）的情况。4 层板只有两个内层，一个给了地、一个给了电源，信号层只有表层两个。如果射频信号和数字信号都在表层走，隔离度很难保证。

实操建议： 如果你的板子上同时有射频前端和 DDR 内存，直接上 6 层，不要在 4 层上硬挤。

6 层板：最常见的 “黄金配置”

6 层板有两种主流方案：

方案 A（推荐）： Top（信号）- GND - Signal - Power - GND - Bottom（信号）

这个方案有 3 个信号层和 3 个参考平面交错分布。关键信号可以放在中间层（第 3 层），上下都有地平面做屏蔽。电源层和地平面紧邻，层间电容效果好。

方案 B： Top（信号）- GND - Power - Signal - GND - Bottom（信号）

电源层居中，适合多电压系统。但电源层和地平面被信号层隔开，退耦效果下降，需要额外增加去耦电容。

什么时候选 A、什么时候选 B？ —— 如果射频信号数量多、对屏蔽要求高，选 A。如果电源轨数量多（3 路以上不同电压）、对电源完整性要求高于信号完整性，选 B。

8 层及以上：什么信号迫使你上 8 层

当你的设计中同时包含以下内容时，8 层是合理选择：

• 多路毫米波射频链路（>10GHz）

• 高速数字总线（PCIe、DDR4 以上）

• 3 路以上独立电源轨

• 需要在同一块板上隔离射频域和数字域

8 层板可以安排 4 个信号层和 4 个参考平面，射频信号和数字信号可以分层布置、用地平面隔离。10 层以上的高频板层叠设计复杂度呈指数级上升 —— 材料界面倍增、压合累积误差放大、过孔纵横比受限。如果没有充分理由，不建议轻易挑战 10 层以上的高频板。

四、材料选型：FR4、Rogers 还是混压？

介电常数 Dk 如何影响设计

高频板 PCB 层叠设计的第一个材料决策是选什么板材。核心参数是介电常数 Dk 和损耗因子 Df。

标准 FR4 的 Dk 在 4.2-4.8 之间浮动，Rogers RO4003C 的 Dk 为 3.38。同样是 50Ω 微带线，在 Rogers 基材上的线宽会比 FR4 宽约 15%-20%。

实际影响： 如果你用 FR4 时代的阻抗计算表格直接套到 Rogers 上，出来的线宽参数是错的。

什么时候必须用高频板材

低于 3GHz 的设计可以选用标准 FR4。3-10GHz 的设计建议使用低损耗材料如 Megtron 6 或 Rogers RO4000 系列。10GHz 以上的设计必须使用高频板材，同时需要关注铜箔粗糙度对趋肤效应的影响。

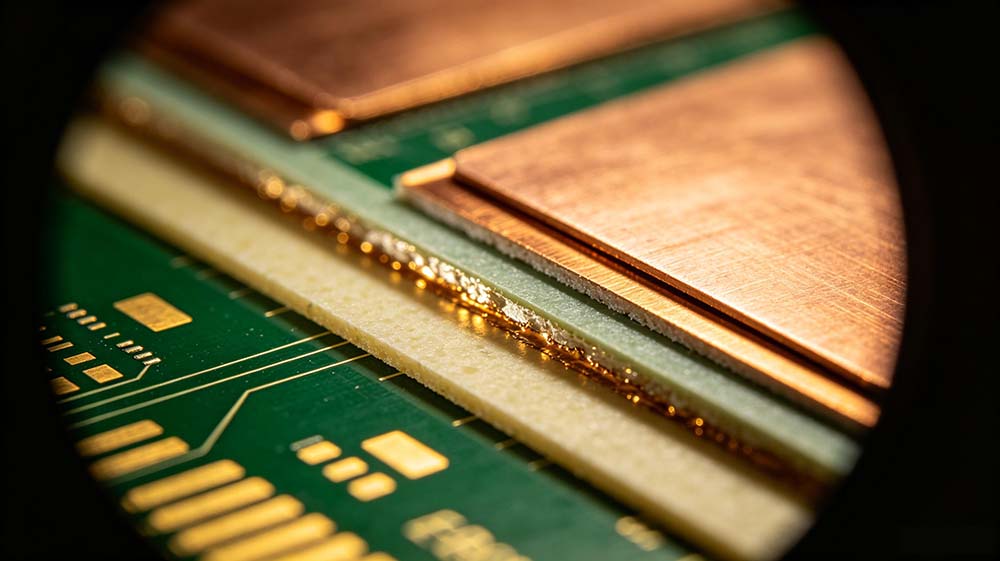

混压板的风险

Rogers+FR4 混压是高频板常见的成本优化方案。但混压带来两个风险：

第一，CTE（热膨胀系数）不匹配。Rogers PTFE 材料的 z 轴 CTE 约 180 ppm/°C，FR4 约 70 ppm/°C。温度变化时两种材料的膨胀量不同，层间可能产生应力，多次热循环后可能导致分层或铜皮剥离。

第二，加工难度增加。Rogers RO4000 系列虽然号称 “可用 FR4 工艺加工”，但实际上在钻孔、背钻等工序上都有差异。

实操建议： 采用混压方案前，务必和 PCB 厂确认其 Rogers 板的加工经验和工艺能力。

五、与板厂对接的 5 个关键问题

高频板 PCB 层叠设计不只是工程师自己在软件里堆层，最终要和板厂对接才能落地。以下 5 个问题建议在投板前确认：

1. 叠层方案什么时候给板厂确认？ —— 布局之前就给。不要等走线走完了再让板厂看叠层能不能做。板材是否有库存、厚度组合是否能实现、阻抗能不能达标 —— 这些问题应该在设计启动前解决。

2. 阻抗控制公差是多少？ —— 行业标准是 ±10%，高频项目可以要求 ±5%。但 ±5% 意味着更高的良率成本和更严格的工艺控制，需要和板厂确认是否能做。

3. 介质厚度的实际公差是多少？ —— 理论计算用的厚度和实际压合出来的厚度之间有偏差。半固化片在压合时会有流胶，厚度会变化。需要让板厂提供其工艺能力范围内的实际厚度范围，而不是只看理论值。

4. 要不要加阻抗测试条？ —— 批量生产时需要在板边加阻抗测试条（Coupon），用于批量抽检阻抗是否达标。这个测试条的设计需要在叠层确认时一并确定。

5. 翘曲控制标准是多少？ ——IPC-6012D 标准要求回流焊后翘曲度≤0.75%。如果你的板子有 BGA 等对平整度敏感的器件，需要和板厂明确翘曲控制要求。

六、常见误区与避坑清单

误区 1：先布线再定叠层。 顺序反了。叠层决定了阻抗的全部基础参数，应该在布局前就确定。

误区 2：认为层数越多越好。 层数增加带来的是成本增加和加工难度上升。4 层能解决的问题不要上 6 层，6 层能解决的不要上 8 层。

误区 3：忽略板材的批次差异。 同一型号板材不同批次的 Dk 可能有偏差。阻抗计算时使用的 Dk 值应向板材供应商索取具体批次的实测值。

误区 4：信号层之间不加地平面隔离。 两个相邻的信号层之间如果没有地平面隔开，层间串扰会非常严重。

误区 5：在参考平面上开槽或分割。 地平面上的分割缝会让信号在缝隙处失去参考平面，导致阻抗突变。高频信号下面的参考平面必须保持完整。

总结一下： 高频板 PCB 层叠设计不是堆层数的游戏，是在信号完整性、电源完整性、电磁兼容性、可制造性和成本之间做权衡。这个权衡没有标准答案，取决于你的具体频率、信号类型和预算。但底层逻辑是固定的 —— 回流路径、磁通抵消、对称结构、偶数层 —— 把这 4 条吃透，遇到任何层数和材料组合都能做出合理判断。
