当你的项目需要在透明介质上承载多层线路时，普通 PCB 的设计规则就不再适用了。多层透明基板不是简单地把几层透明材料压在一起 —— 层间对准、光学累积、信号完整性、制造良率，每个环节都有独特的工程约束。这篇文章从实战出发，把选型、设计、制造的完整链路拆解清楚，让你拿到方案就能落地。

一、多层透明基板的核心价值与应用场景

透明基板本身并不新鲜 —— 触摸屏上的 ITO 薄膜就是单层透明导电层。但当项目需要多层线路时，情况就不同了。

什么时候必须用多层？

• 透明显示屏需要驱动矩阵（至少 2 层，通常 4 层）

• 车载 HUD 需要将控制电路集成到曲面玻璃后方

• 可穿戴设备需要柔性的多层传感器层叠结构

• 光学模块需要将信号层与屏蔽层分离

在这些场景下，多层透明基板不是 “炫技”，而是功能实现的必要条件。

典型应用领域

二、材料选型：把 “透明” 拆解成可执行的技术参数

选材料时，工程师最常问的问题是：“哪一种方案能同时满足透明度、电气性能和工艺兼容性？” 答案取决于你的优先级。

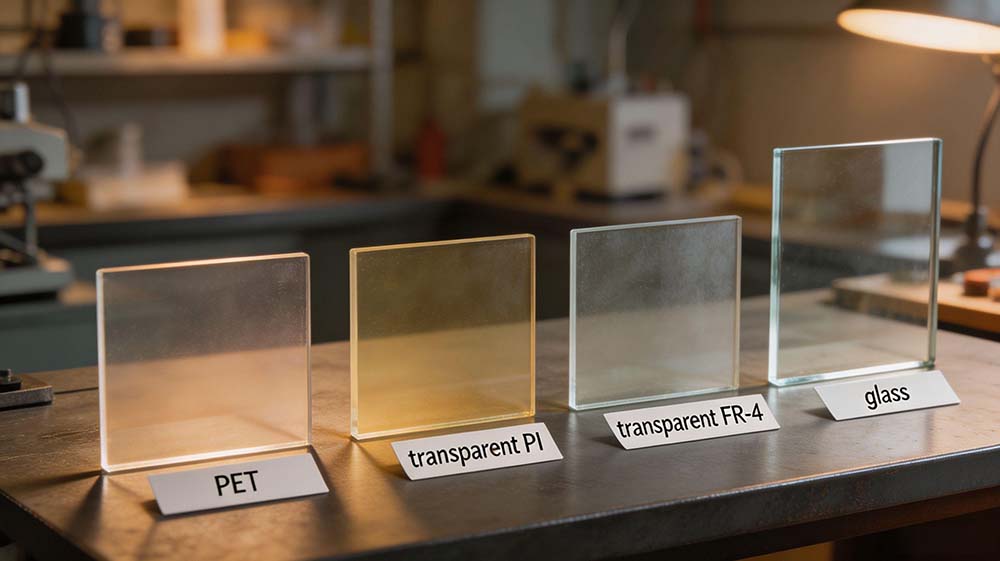

2.1 基材对比：四类主流选项

选型判断：如果需要大面积平面显示且承受一定机械应力 → 透明 FR-4。如果需要弯曲贴合曲面且能过回流焊 → 透明 PI。如果只是低成本原型 → PET（但注意耐温限制）。

2.2 导电方案：透明与不透明的取舍

另一个常见问题是：“导电层要不要也做成透明的？” 答案取决于线路是否在可视区域内。

工程经验：大多数多层透明基板项目采用混合方案 —— 核心信号层用传统铜箔保证性能，暴露在光学路径中的区域用透明导电材料。没必要为 “全透明” 牺牲电气性能。

关于透明导电材料选择，有一条实用原则：如果线路宽度 > 100μm，优先考虑铜网格；如果线路需要肉眼不可见（<50μm），用 ITO 或银纳米线；如果产品需要反复弯折，避开 ITO。

三、多层叠层设计的关键技术点

设计多层透明基板时，有四件事是普通 PCB 设计规则里不会告诉你的。

3.1 层间对准：为什么普通多层板的精度不够用

普通 FR-4 多层板的层间对准误差通常为 ±3mil（约 75μm），在生产中可接受。但透明板的不同之处在于 —— 所有内层线路都是可见的。任何层间偏差都会直接暴露在视觉中，导致图案错位、线路重叠或间隙不均匀。

行业实践表明，透明 FR-4 多层板的层间对准误差需要控制在 10μm 以内。这意味着：

• 必须使用 CCD 高精度对位系统

• 每增加一层，对准难度非线性上升

• 建议与板厂提前确认设备能力

3.2 光学累积效应：透光率不是简单相加

很多工程师误以为 “2 层透明基板的透光率 ≈ 单层的两倍”。实际上正好相反 —— 透光率是乘积关系。

假设单层基材透光率 T=88%：

• 2 层：88% × 88% ≈ 77%

• 4 层：88%⁴ ≈ 60%

• 6 层：88%⁶ ≈ 46%

这还只是基材本身的影响。再加上导电层覆盖、粘合剂吸收、表面反射，实际值会更低。

设计建议：如果项目要求透光率 > 70%，层数建议不超过 3 层；如果要求 > 50%，4 层是可行的；如果必须用 6 层以上，需要专门的光学补偿设计（如局部镂空导电层）。

3.3 信号完整性与透明度的平衡

透明 FR-4 的介电常数（Dk）与普通 FR-4 不同，且均匀性可能略低。这意味着不能直接套用普通 FR-4 的阻抗计算模型。

实际操作中，建议：

1. 向板厂索取该批次透明基材的 Dk/Df 实测值

2. 关键信号线预留阻抗调试空间（如相邻层参考地可调整）

3. 差分信号保持对称，避免因材料不均匀引入共模噪声

3.4 热管理：透明材料的散热路径设计

透明基材为了光学性能，通常减少了填料比例，热导率比普通 FR-4 略低。但这不是 “缺陷”，而是需要针对性设计。

可行方案：

• 在非透明区域（如板边、元件下方）保留铜箔作为散热路径

• 使用金属基局部补强（牺牲局部透明度换取散热能力）

• 功率器件分散布置，避免热点集中

这些设计策略不需要增加成本，只需要在布局阶段提前规划。

四、制造工艺流程与质量控制

了解多层透明基板制造工艺能帮助你在设计阶段就规避常见问题。

4.1 核心工艺流程

步骤 1：内层图形制作
在透明基材上通过光刻或激光烧蚀形成线路。洁净度要求高于普通 PCB—— 任何可见污染都会直接暴露在成品中。

步骤 2：层压（关键控制点）
使用光学透明粘合剂，在真空环境下压合。控制重点：

• 气泡：必须完全排出，否则会成为可见缺陷

• 温度曲线：避免树脂黄变

• 压力均匀性：防止层间滑移

步骤 3：钻孔与孔金属化
激光钻孔是主流方案。电镀时需优化参数，确保透明基材与铜层的结合力。

步骤 4：光学检测
除了常规电测，透明板还需要：

• 透光率均匀性扫描

• 表面划痕 / 污染检测

• 层间对准精度确认

4.2 常见制造问题及解决方案

五、工程应用案例与设计建议

案例 1：4 层透明 FR-4 用于智能家居显示面板

需求：约 60% 透光率，驱动 64×64 LED 矩阵，尺寸 80×80mm。
方案：透明 FR-4 基材，信号层用传统铜箔（位于非可视区），电源层网格化处理以提高透光率。
结果：透光率实测 58%，满足要求，量产良率稳定。

关键经验：不是所有层都需要全透明 —— 将非关键线路布置在边框区域，可大幅降低工艺难度。

案例 2：2 层透明 PI 用于柔性曲面传感器

需求：贴合半径 10mm 曲面，透光率 > 80%，承载 12 个传感器节点。
方案：透明 PI 基材，导电层采用银纳米线。
结果：透光率 82%，经过 5000 次弯折测试，电阻变化 < 5%。

选型决策树

需要透光 + 多层线路？
├── 是 → 需要弯曲吗？
│   ├── 是 → 透明PI + 银纳米线/铜网格，层数≤4
│   └── 否 → 透明FR-4 + 混合导电方案，层数≤6
└── 否 → 用普通PCB，更成熟

六、设计检查清单与常见误区

最容易踩的 5 个坑

1. 忽略光学累积效应：以为 4 层透光率 ≈ 2 层的两倍，实际是平方关系

2. 直接套用普通 PCB 阻抗模型：透明 FR-4 的 Dk 值有差异，需要重新计算

3. 盲目追求层数：6 层以上透明板的制造难度急剧上升，非必要不做

4. 忽略基材耐温限制：PET 无法过回流焊，设计前确认工艺温度

5. 不做 DFM 光学检查：普通 PCB 的 DFM 规则不覆盖透明度均匀性

多层透明基板 DFM 检查表

理论估算值（单层Tⁿ）是否达标？
层数是否确实必要？能否通过优化走线减少层数？
基材选型：PET / 透明PI / 透明FR-4 / 玻璃
导电方案：传统铜箔 / 铜网格 / ITO / 银纳米线
是否有区域可布置非透明线路（边框/元件下方）？
是否需要回流焊？基材耐温是否足够？
关键信号线的阻抗是否已用实测Dk值计算？
是否与板厂确认过层压对准精度能力（建议<10μm）？
是否预留了光学检测标记？

结论：多层透明基板能为你的项目带来什么

多层透明基板让电子产品能够在保持光学透明的同时，实现复杂的电路集成。它不是 “昂贵的噱头”，而是透明显示、车载光学、柔性传感等领域的使能技术。

不同项目的材料组合和叠层方案差异很大 —— 透明 FR-4 和透明 PI 的层压参数不同，导电方案的选择直接影响线路精度和透光率。作为透明基板制造厂家，爱彼电路（iPCB） 提供从工程设计评审到样品试制的全流程支持。将您的设计文件（Gerber、PCB 源文件或设计参数）直接发送给我们，我们的工程团队将在 24 小时内提供：
