做 PCB 这行久了,有一个体会:板子表面看着漂亮不代表真的可靠。真正决定一块高密度板能活多久的,往往是孔里面那些看不见的东西。
PCB树脂塞孔就是这样一个 “看不见” 的工序。它不参与信号传输,不承载电流通路,但一旦处理不好,气泡、凹陷、分层这些隐患会在热循环或机械应力下逐个引爆。我在产线上见过太多因为塞孔不良导致的 BGA 虚焊和孔口开裂,追溯回去,都是树脂填充环节出的问题。这篇内容拆解的就是这个工序的核心逻辑 —— 从材料怎么选,到每一步怎么控,再到出了问题怎么找根因。
树脂塞孔到底在解决什么问题

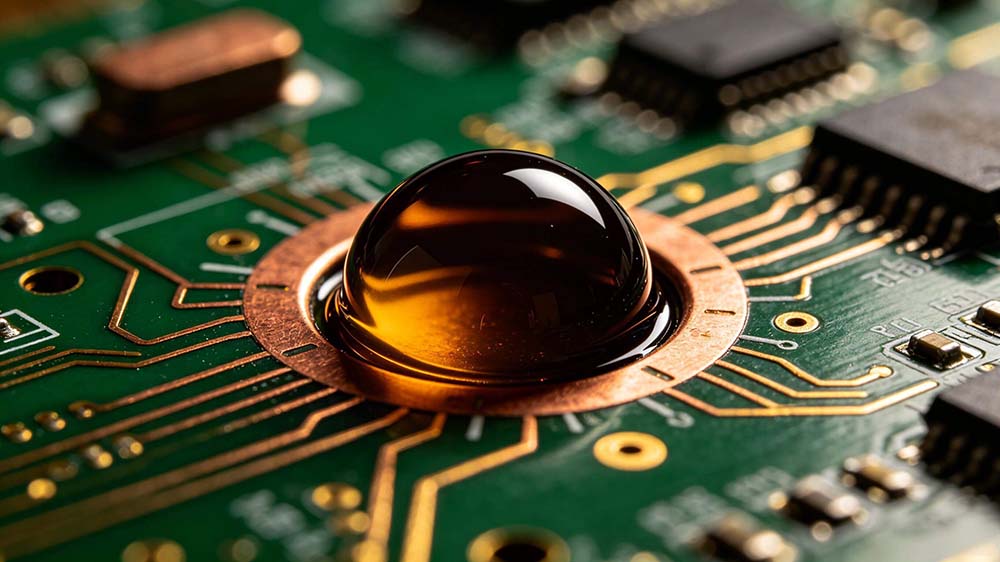

简单说,树脂塞孔工艺是用专用树脂把PCB上的通孔、盲孔或埋孔填满,然后通过固化和研磨让孔口和板面齐平。它要达成的效果就三点:把孔封死、让板面平整、保障电气绝缘。
和其他塞孔方式比起来,树脂的优势在于热膨胀系数更接近基材,附着力更强,高温下不容易裂开或者脱落。传统锡膏塞孔和油墨塞孔在低端板上够用,但遇到孔径 0.1mm 以下的 HDI 板、或者要过汽车级热冲击测试的产品,树脂塞孔基本是唯一解。
判断一个树脂塞孔工艺做得到不到位,业内通常看这几个硬指标:填充饱满度不低于 95%,固化后表面起伏控制在 5μm 以内,切片下不能有气泡或开裂,而且要在 0.1mm 到 1.2mm 的孔径范围内都保持一致性。板厚从 0.4mm 到 8.0mm 都得兼顾,这才是真正考验工艺能力的地方。
材料先选对,流程才能跑稳
树脂塞孔的最终效果,一半取决于材料,一半取决于流程。材料选错了,后面怎么调参数都补不回来。
行业里主流用的是环氧树脂基材,根据应用场景再搭配不同的改性方向。普通场景选标准环氧就行,关键指标是粘度控制在 500mPa・s 以下,Tg 值高于 150℃,热膨胀系数尽量低。如果板子有散热需求,比如用在 LED 驱动或功率模块上,可以加硅微粉或氧化铝填料来提升导热性。产线效率要求高的,选 UV 固化型树脂,波长 365nm、强度 300-500mJ/cm² 的条件下几秒就能表干。对强度要求苛刻的场合,比如军工或航空板,热固化树脂更靠谱,走 80℃→120℃→150℃的阶梯升温,40 到 60 分钟固化,粘接强度有保障。
我个人习惯在做高 Tg 板材的板子时,直接选同体系的热固化树脂,热膨胀系数匹配度更好,后续热循环测试不容易出分层。
四步走通:从孔壁处理到表面研磨
树脂塞孔工艺的完整流程可以拆成四步,每一步都有容易踩的坑。
第一步,前处理。 钻孔后的孔壁会有毛刺、氧化层和钻污,这些东西不清干净,树脂和孔壁的附着力就没保障。孔壁粗糙度 Ra 控制在 0.8μm 以下,用等离子清洗或化学清洗都行,关键是洗完要干燥彻底。这个环节出问题,后续爆板分层的风险会成倍增加。
第二步,真空填充。 把板子放进真空环境,用设备把树脂注入孔道,靠负压把孔内空气抽出来。这个环节需要同时盯住树脂粘度、填充压力和速度 —— 压力小了填不满,压力大了反而容易把空气包进去。深径比大的孔,一次填不实就分两次来,别硬撑一次到位。真空度的设定各家工艺窗口不同,常见范围在 50Pa 到 80kPa 之间,具体数值需要根据树脂粘度和孔径大小做正交实验来确定。
第三步,固化。 热固化必须走阶梯升温,升温太快溶剂挥发会形成气泡。UV 固化要控制好光照强度和时间,没固透的树脂在后续高温制程中会软化脱落。固化完用 DSC 测一下固化度,这步省了后面会还债。
第四步,研磨。 用钻石砂轮分段走,先粗磨再精磨,把表面多余树脂去掉,让板面起伏压在 5μm 以内。磨少了影响后续线路制作,磨多了孔口树脂被拉掉,补都没法补。

哪些产品最离不开它
PCB树脂塞孔的应用场景,基本都集中在那些 “坏了后果很严重” 的领域。
汽车电子是第一个。车载板要过 - 55℃到 125℃循环 500-1000 次的热冲击测试,普通塞孔扛不住。树脂塞孔封住的孔道能挡住腐蚀性物质,同时抗振动、耐高温,中控、传感器、ADAS 模块都在用。
消费电子是第二个方向。手机和平板追求轻薄,HDI 板上的孔上贴片工艺依赖树脂塞孔把孔填平,不然焊盘没法直接坐在孔上面。同时树脂的绝缘性比空气好,对高速信号的串扰抑制也有帮助。
工业控制和 AI 服务器是第三个。这类板子层数多、负荷高,导电树脂塞孔能实现层间互联,绝缘树脂塞孔能隔离信号,同时填充后的孔道对板子整体机械强度有明显提升,减少板弯板翘的概率。
遇到问题怎么找根因
树脂塞孔常见问题中,有几个是反复出现的,对应的排查方向其实有规律可循。
气泡和空洞,第一嫌疑人永远是真空度不够或者树脂流动性差。先查真空参数是否达标,再查树脂粘度是否偏高,适当提高树脂温度可以降粘度。前处理没清干净的孔壁残留水分也会截留气体,这个容易被忽略。
表面凹陷,通常是树脂收缩率偏大或者研磨量没控好。换低收缩率树脂、加 20-30% 无机填料能改善。填充时多留一点研磨余量,别填得刚刚好就收。
树脂渗出污染焊盘,问题出在塞孔量和刮刀压力的匹配上。网板开口要根据孔径做对应设计,塞完立刻清板面,别等树脂半干了再处理。
爆板和分层,根因多半在孔壁处理或固化不够。沉铜和电镀质量要过硬,必要时上等离子处理。树脂和基材的热膨胀系数要匹配,固化曲线严格走完,别为了赶产能压缩固化时间。
这几类树脂塞孔常见问题,排查的时候有一个原则:先看切片再调参数。没看切片就动手调,大概率是把一个问题调成另一个问题。
收个尾
PCB 树脂塞孔在整个 PCB 制造链条里,属于那种 “做好了没人注意,做砸了所有人都找你” 的工序。它考验的不是某个单一技术点,而是材料选型、设备调试、流程管控的综合能力。把填充饱满度、表面平整度、固化可靠性这三条线守住,树脂塞孔就是一个稳定可靠的工艺节点。
如果手上有高密度板或汽车电子项目在跑,塞孔环节遇到具体问题,欢迎把切片图和工艺参数发过来一起分析。iPCB 工程团队每天都在处理这类案子,从材料推荐到参数调试都能对接。
