做了快10年大功率PCB设计，从工业LED驱动到车载OBC电源，热覆层PCB是我解决高热流密度散热问题用得最顺手的方案。但搜遍全网，关于这个主题的内容，要么是蹭关键词的通用PCB表面处理水文，要么是厂商干巴巴的产品手册，根本没有一线设计、打样、量产踩过坑的实操干货。

这篇就把我这些年用热覆层PCB的所有实战经验，从核心结构、选型避坑、工艺控制点到量产踩过的坑，看完就能直接用到自己的项目里。

先搞懂：热覆层PCB到底是什么？别和普通铝基板搞混了

很多刚接触的工程师，会把热覆层PCB和普通金属芯PCB（MCPCB）混为一谈，我之前带的实习生就犯过这个错，打样回来的普通铝基板，结温比设计值高了30度，整个项目延期了两周。

二者的核心区别，就在中间那层介电层。普通MCPCB的介电层，就是普通的FR-4半固化片，导热系数只有0.5-1W/m·K，说白了就是个带铝板的FR-4板，散热能力根本上不去。而热覆层PCB的介电层，是用高导热陶瓷粉体（氮化硼、氧化铝居多）和改性树脂复合做的，导热系数能做到1-8W/m·K，同时还能保住电气绝缘性能，这才是它能搞定大功率散热的核心。

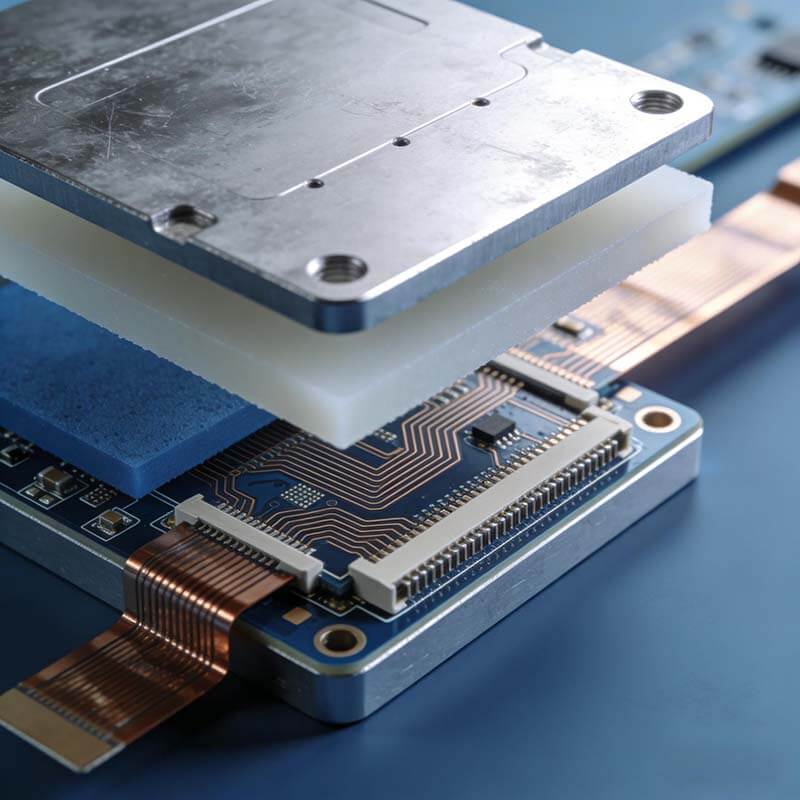

它的结构很简单，就是三层复合，但是每一层的坑都不少：

1. 最下面的金属基底，就是大家常说的铝基、铜基，相当于整个板的“散热池”，热量最终都要散到这里。

这里说个很多人不知道的点：不是铜基就一定比铝基好。铜的导热系数确实是铝的2倍，但价格是铝的3倍还多，重量也翻了一倍。我做过这么多项目，除了射频功放、激光驱动这种极致散热的场景，90%的工业项目，6061铝基完全够用，没必要为了参数堆成本。

2. 中间的高导热介电层，我前面说了，这是整个板的核心，80%的热阻都卡在这一层。

厚度一般是75μm到200μm，越薄热阻越低，但耐电压能力就越差。之前有个客户，为了散热选了50μm的介电层，结果工作电压400V，批量生产的时候出现了批量击穿，损失十几万。这里给个准数：常规220VAC的场景，100μm是底线，别瞎往薄了选。

3. 最上面的铜线路层，就是我们画的电路，既是导电层，也是器件热量的第一传导层。

铜厚不是越厚越好，常规信号层1oz足够，功率回路2-4oz，再厚的话，蚀刻的难度和成本都会飙升，我见过有人为了散热选10oz铜厚，最后线条公差根本控不住，打样三次都没过。

至于散热原理，其实很简单。传统FR-4 PCB的基材导热系数只有0.3W/m·K，几乎是热的绝缘体，热量只能靠薄薄的铜箔散，效率极低。而热覆层PCB，相当于给整个电路板加了一个超大的散热底座，器件产生的热量，通过铜箔→高导热介电层→金属基底，形成一条连续的低热阻通道，快速把热量扩散到整个板上，再通过外壳或散热器散出去，从根源上解决结温超标的问题。

别瞎用！热覆层PCB和传统FR-4，到底该怎么选？

很多工程师一遇到散热问题，就直接上热覆层PCB，这是大错特错。先给大家算笔账，同尺寸同层数的板，热覆层PCB的价格是FR-4的2.5-4倍，多层板的差价能到5倍以上，而且加工周期更长，能不用就别乱用。

先给大家看个实测的参数对比，都是我自己在项目里测过的，不是厂商给的纸面数据：

什么时候必须用热覆层PCB？我总结了三个必选场景，满足一个就可以考虑：

• 单/双面板设计，功率密度超过5W/cm²，FR-4的铜箔根本散不过来

• 安装空间极度受限，没法加风扇、大散热器，只能靠板本身散热

• 产品要过严苛的高低温循环、振动测试，对长期可靠性要求极高，比如车载、户外工业设备

什么时候绝对别用？

• 层数超过4层的高密度设计，热覆层PCB的多层工艺极不成熟，良率低、成本高，不如在FR-4上做散热过孔+埋铜块，性价比高太多

• 消费级低功率产品，成本敏感，完全没必要花这个冤枉钱

• 频率超过1GHz的高频设计，介电层的陶瓷填料会影响介电常数稳定性，信号完整性根本控不住

打样必看：热覆层PCB的工艺坑，90%的人都踩过

很多工程师画热覆层PCB，和画FR-4一模一样，最后打样回来不是短路就是性能不达标，全是因为不懂工艺的特殊性。我把这么多年打样、量产踩过的热覆层pcb工艺坑，给大家列出来，都是花钱买的教训。

首先，最核心的工艺，就是真空层压。

热覆层PCB的三层结构，是靠高温真空层压压在一起的，这个工序直接决定了板的热阻、绝缘性能和可靠性。如果层压的时候真空度不够，或者温度曲线没调好，介电层里会有气泡，轻则热阻超标，重则批量分层、绝缘击穿。

我给板厂的要求一直是：真空度必须低于-98kPa，层压温度曲线必须给我看，不然不收货。大家打样的时候，也一定要和板厂明确这个要求，别让板厂用普通FR-4的层压工艺糊弄你。

然后是钻孔，这是最容易出问题的工序。

热覆层PCB钻孔，要同时钻铜箔、树脂介电层、金属铝/铜，三种材料的硬度、加工特性完全不一样，很容易出问题。最常见的两个坑：

一个是孔壁钻污，介电层的树脂粘在孔壁上，除胶渣没除干净，最后导致绝缘电阻不够，高压测试击穿；

另一个是孔壁毛刺，铝基的毛刺特别难处理，一旦掉到介电层里，直接短路。

这里给大家个实操建议：钻孔的时候，一定要让板厂用专用的铝基板钻头，进给速度和转速要单独调，别用FR-4的钻孔参数，不然必出问题。还有，别在介电层上打盲孔、埋孔，90%的板厂做不了，就算能做，良率也极低。

还有表面处理，选型不对直接导致焊接出问题。

热覆层PCB的金属基底热容量特别大，焊接的时候升温慢、降温也快，很容易虚焊。所以表面处理的选型，一定要匹配你的焊接工艺：

• 常规SMT贴片，用OSP就行，成本低，平整度好，别瞎用沉金，贵不说，还容易出现金脆问题

• 波峰焊、大引脚功率器件，优先用有铅喷锡，可焊性最好，别听环保的瞎忽悠，工业产品很多都允许有铅

• 金手指、插拔件，才需要用电镀硬金，而且一定要局部电镀，整板电镀的话，铝基会导致电流分布不均，镀层厚度根本控不住

最后，给大家列个量产最常见的不良问题和解决办法，都是我踩过的坑：

• 介电层分层起泡：90%是板厂层压真空度不够，或者板材没烘烤受潮，直接让板厂返工，没得商量

• 热阻超标：要么是介电层厚度超差，要么是厂商给你换了低导热的材料，打样回来一定要让板厂提供热阻测试报告，别光看纸面参数

• 焊接虚焊：要么是你钢网开的不对，要么是回流焊温度曲线没调，一定要给热覆层PCB单独做温度曲线，预热时间要比FR-4长20-30秒，不然热量根本传不到焊盘上

选型避坑指南：

前面说了，介电层是核心，也是厂商溢价最严重的地方。很多厂商会给你吹8W/m·K、10W/m·K的介电层，价格翻好几倍，但实际上，绝大多数场景根本用不上。

我给大家的热覆层pcb选型标准，都是经过上百个项目验证的，照着选绝对不会错：

1. 金属基底选型

￮ 90%的场景：6061铝合金，厚度1.5mm，兼顾散热、成本、加工性能，万能选型

￮ 超大功率、极致散热：紫铜基底，厚度2.0mm，只推荐给激光驱动、射频功放这种场景

￮ 轻量化要求高：5052铝合金，比6061轻一点，加工性能更好，散热差不了多少

2. 介电层选型，这是重中之重

￮ 常规功率（5-15W/cm²）：选1.5-2W/m·K的介电层，厚度100μm，性价比最高，完全够用

￮ 高功率（15-30W/cm²）：选3-5W/m·K的介电层，厚度100-150μm，别往薄了选，保住绝缘性能

￮ 超过30W/cm²的极致场景：选5-8W/m·K的介电层，同时要和厂商确认耐电压性能，必须做高压测试

划重点：别选超过8W/m·K的介电层，现在行业里民用级的，超过8W/m·K的基本都是虚标，纯纯的智商税。

3. 铜厚选型

￮ 信号层：1oz，完全够用

￮ 功率回路：2-4oz，载流能力和散热都够

￮ 超大电流场景：最多6oz，再厚的话，蚀刻公差根本控不住，成本也会飙升

还有个大家最容易忽略的点：板材的Tg温度。一定要选Tg≥150℃的高Tg材料，尤其是车载、户外工业场景，夏天暴晒的时候，板温很容易到120℃以上，普通Tg的材料，时间长了会软化、分层，可靠性根本没保障。

真实项目案例：这些场景用热覆层PCB，效果立竿见影

我做过的项目里，有三个场景用热覆层PCB，效果是最明显的，给大家看实际的测试数据，不是网上抄的。

第一个，车载3kW OBC电源项目。

之前客户用的是4层FR-4 PCB，加了两个大散热器，功率MOSFET的结温到了138℃，已经接近器件的上限了，夏天高温的时候很容易炸机。

后来我们改成了2mm铝基+2W/m·K介电层+4oz铜厚的热覆层PCB，优化了功率器件的布局，满功率工作的时候，MOSFET的结温直接降到了96℃，散热器也去掉了一个，整机体积缩小了40%，成本反而还降了一点，因为省了散热器和结构件的钱。

第二个，户外100W LED投光灯项目。

客户之前用的是普通铝基MCPCB，满功率工作的时候，LED芯片的结温到了112℃，光衰特别严重，用了不到半年就有批量坏灯。

我们换成了1.5mm铝基+2W/m·K介电层的热覆层PCB，优化了铜箔布局，结温直接降到了82℃，光衰控制在3%/10000h，产品寿命直接从1万小时升到了5万小时，客户的返修率直接降了90%。

第三个，工业伺服驱动器项目。

客户的产品要装在机器人关节里，空间特别小，没法加散热器，之前用FR-4 PCB，IGBT的结温超标，经常过温保护。

我们用了1.0mm超薄铝基+3W/m·K介电层的热覆层PCB，直接把板和机器人的金属外壳贴在一起，靠外壳散热，满功率工作的时候，结温稳定在105℃以内，完全解决了过温保护的问题，体积也符合要求。

设计必看：这几个错误，90%的工程师都犯过

画热覆层PCB，和画FR-4有本质的区别，很多工程师照搬FR-4的设计规则，最后踩了大坑。我把最常见的几个设计错误，给大家列出来，别再踩了。

第一个，也是最致命的错误：在介电层上开散热过孔。

很多人画FR-4的时候，喜欢在器件焊盘下面打散热过孔，把热量导到背面的铜皮上。但热覆层PCB绝对不能这么干！过孔直接打穿介电层，上面的铜线路和下面的金属基底直接短路，一上电就炸机，我见过太多工程师犯这个错，打样回来全废了。

正确的做法是：把功率器件的焊盘尽量做大，下面铺大面积的铜箔，靠铜箔把热量横向散开，再通过介电层导到金属基底上，绝对不能打穿介电层的过孔。

第二个，功率器件布局太集中，局部热点炸锅。

热覆层PCB的散热能力强，但不是无限的。很多人把所有的功率器件都堆在一个角落，热量散不开，局部结温直接超标。

正确的做法是：功率器件尽量均匀分布在整个板上，每个器件之间留够间距，让热量能均匀的扩散到整个金属基底上，别堆在一起。还有，功率器件尽量放在板的中心位置，别放在边缘，边缘的散热效果比中心差很多。

第三个，布线太细，线路损耗发热严重。

很多人画功率回路，还是用信号层的线宽，线路的电阻大，电流一过就发热，额外增加了热量，散热再好也没用。

正确的做法是：功率回路的线宽，按1oz铜厚1mm线宽过1A电流来算，尽量往宽了做，短、粗、直，减少线路损耗，别绕弯子。还有，功率回路的铜厚，一定要比信号层厚，别全板用一样的铜厚。

第四个，忽略了组装的界面热阻。

很多人设计的时候，只算板本身的热阻，忽略了板和外壳/散热器之间的界面热阻，最后实际测试的时候，结温比设计值高了20多度。

正确的做法是：金属基底的背面，一定要做裸铜处理，别盖阻焊，然后和外壳之间涂一层0.1-0.15mm厚的导热硅脂，或者加一层导热垫片，把接触面的微观缝隙填满，降低界面热阻。还有，固定螺丝的间距不要超过50mm，不然板会翘曲，接触面贴不紧，热阻直接飙升。

还有个很重要的点：设计完成后，一定要做热仿真。别凭感觉设计，用ANSYS Icepak或者Flotherm，把板的参数、器件的功耗输进去，模拟一下温度场分布，看看有没有热点，提前优化，别等打样回来才发现问题，浪费时间和钱。

大家问我最多的几个问题，一次性说清楚

1. 热覆层PCB能做多层板吗？

能，但不推荐。我最多做过4层的热覆层PCB，良率只有80%左右，价格是单面板的5倍多，交期也翻了一倍。除非你是真的没别的办法了，不然层数超过4层，优先用FR-4+埋铜块+散热过孔的方案，性价比高太多，工艺也成熟。

2. 介电层的导热系数越高越好吗？

绝对不是。导热系数越高，价格呈指数级上涨，而且耐电压性能会下降。我见过有人做个10W的LED灯，非要选8W/m·K的介电层，价格翻了3倍，结温只降了3℃，纯纯的浪费钱。照着我前面给的选型标准来，绝对不会错。
