在无人机行业，大家普遍关注飞控的主控性能、算法精度、传感器规格，却常常忽略了一个核心事实：所有的芯片、传感器、通信接口，都必须依托PCB电路板实现电气连接、信号传输、结构承载与环境防护。飞控系统能不能实现预设的性能、能不能在极端环境下稳定运行、能不能规避各类飞行风险，底层的决定因素，从来都是PCB电路板的设计能力、制造工艺与品控标准。

作为深耕高端PCB制造领域的专业厂商，无人机飞控板电路板是我们核心布局的细分赛道之一，我们见证了无数无人机厂商因为飞控PCB的设计缺陷、工艺短板，导致产品量产良率低、现场故障频发、项目落地受阻。本文将从PCB制造的专业视角，全面拆解无人机飞控PCB的核心要求、设计难点、工艺标准，为无人机整机厂商、飞控方案商提供专业的PCB解决方案参考。

无人机飞控PCB：远超普通电路板的高难度赛道

和普通消费电子、工业控制PCB相比，无人机飞控PCB直接决定了设备的飞行安全与作业能力，面临着更严苛的技术要求、更复杂的场景挑战，是高端PCB制造领域的典型高难度品类，其核心特殊性集中在四大维度：

1. 微秒级信号完整性要求，直接决定飞行安全

飞控系统的姿态解算、指令执行，依赖传感器、主控、执行机构之间微秒级的实时数据传输。PCB线路的信号反射、串扰、延迟，都会直接导致数据失真、控制延迟，轻则引发航线偏移、拍摄抖动，重则导致姿态解算错误、炸机事故。这对飞控PCB的阻抗控制、布线设计、参考地规划，提出了远高于普通电路板的精度要求。

2. 全场景极端环境适配，对PCB可靠性要求极致严苛

无人机的作业场景覆盖农田、山区、高空、海上，面临着持续强振动、宽温变化、高湿高盐雾、强电磁干扰等极端工况。普通消费电子PCB在这类环境中，极易出现焊盘脱落、过孔断裂、基材形变、电化学腐蚀等问题，而飞控PCB需要在全工况下保持稳定运行，对基材性能、结构强度、防护工艺的要求达到工业级甚至航空级标准。

3. 高密度集成需求，在极小空间内平衡多重性能

无人机的轻量化需求，决定了飞控板必须在极小的板型尺寸内，集成主控、多组IMU、电源管理、通信接口、外设驱动等数十种元器件，布线密度极高。如何在有限的空间内，平衡信号隔离、电源分配、散热设计、结构强度，是飞控PCB设计与制造的核心难点，也是对PCB厂商技术能力的核心考验。

4. 功能安全冗余设计，对PCB布局制造提出更高标准

工业级飞控普遍采用双主控、多IMU、双电源的全冗余架构，核心目标是避免单点故障引发飞行事故。这要求PCB实现严格的电气隔离、冗余链路独立布局、故障区间物理分割，哪怕单路电路出现故障，也不会扩散影响整个系统，对PCB的层叠设计、分区规划、制程精度都有专属的严苛要求。

也正因这些特殊性，消费级与工业级飞控PCB的设计制造体系完全分化：消费级飞控PCB聚焦轻量化、高集成度与成本可控，主流采用2-4层板设计；工业级飞控PCB则以高可靠性为核心，普遍采用6-8层甚至更高层数的板型设计，匹配更严苛的工艺标准与品控要求，这也是我们作为高端PCB厂商的核心优势领域。

无人机飞控PCB设计的核心难点与专业解决方案

飞控PCB的性能上限，始于设计端。一个有缺陷的设计，哪怕用最顶级的制程工艺，也无法实现稳定的性能表现。我们基于多年飞控PCB的设计协同经验，梳理了飞控PCB设计的六大核心难点，并形成了成熟的标准化解决方案，可全程为客户提供设计优化与DFM审核服务。

层叠结构设计：飞控PCB性能的底层基础

层叠结构是飞控PCB设计的根基，直接决定了阻抗控制精度、信号隔离效果、EMC性能、散热能力与制造成本。飞控PCB层叠设计的核心难点，是在有限的层数、板厚、成本约束下，平衡信号、电源、地层的分配，同时满足高密度布线与性能要求。

• 我们的标准化解决方案：

a. 对称层叠设计原则：针对所有飞控PCB，优先采用对称层叠结构，避免层压过程中出现板材翘曲、形变，尤其适配工业级场景的抗振动、宽温需求；

b. 场景化层叠优化：消费级飞控PCB，采用2-4层板优化设计，在保证基础性能的前提下，控制板厚、重量与成本；工业级飞控PCB，采用“信号层-地层-电源层-信号层”的经典层叠架构，为高速信号提供完整的参考地平面，大幅降低信号串扰与辐射干扰；

c. 冗余架构专属层叠规划：针对双主控、多冗余的工业级飞控，通过层间隔离、电源域分割，实现不同冗余单元的电气隔离，避免单点故障扩散，同时保证各链路的信号完整性。

阻抗控制与信号完整性设计：精准数据传输的核心保障

飞控PCB中，主控与传感器的高速通信、RTK定位的高频信号、差分通信链路，都需要严格的阻抗控制。行业常规要求为单端信号50Ω、差分信号100Ω，阻抗偏差需控制在±5%以内，高精度工业级场景要求±3%，一旦出现阻抗不连续，就会引发信号反射、失真，直接影响飞控的控制精度。

• 我们的标准化解决方案：

a. 仿真前置的设计模式：在设计阶段就引入SI信号完整性仿真，提前预判信号反射、串扰、时序偏差等风险，优化布线拓扑与层叠设计，从源头规避信号完整性问题；

b. 全链路阻抗管控：严格计算并控制线宽、线间距、介质厚度，保证传输线全程阻抗连续，对过孔、拐角、分支线路做阻抗补偿设计，避免阻抗突变；

c. 敏感信号专属优化：对IMU、气压计等模拟敏感信号，采用包地处理、隔离布线，远离高速数字信号，避免串扰干扰；对高速差分信号，严格执行等长、等距、同层布线，保证差分对的阻抗一致性与时序同步。

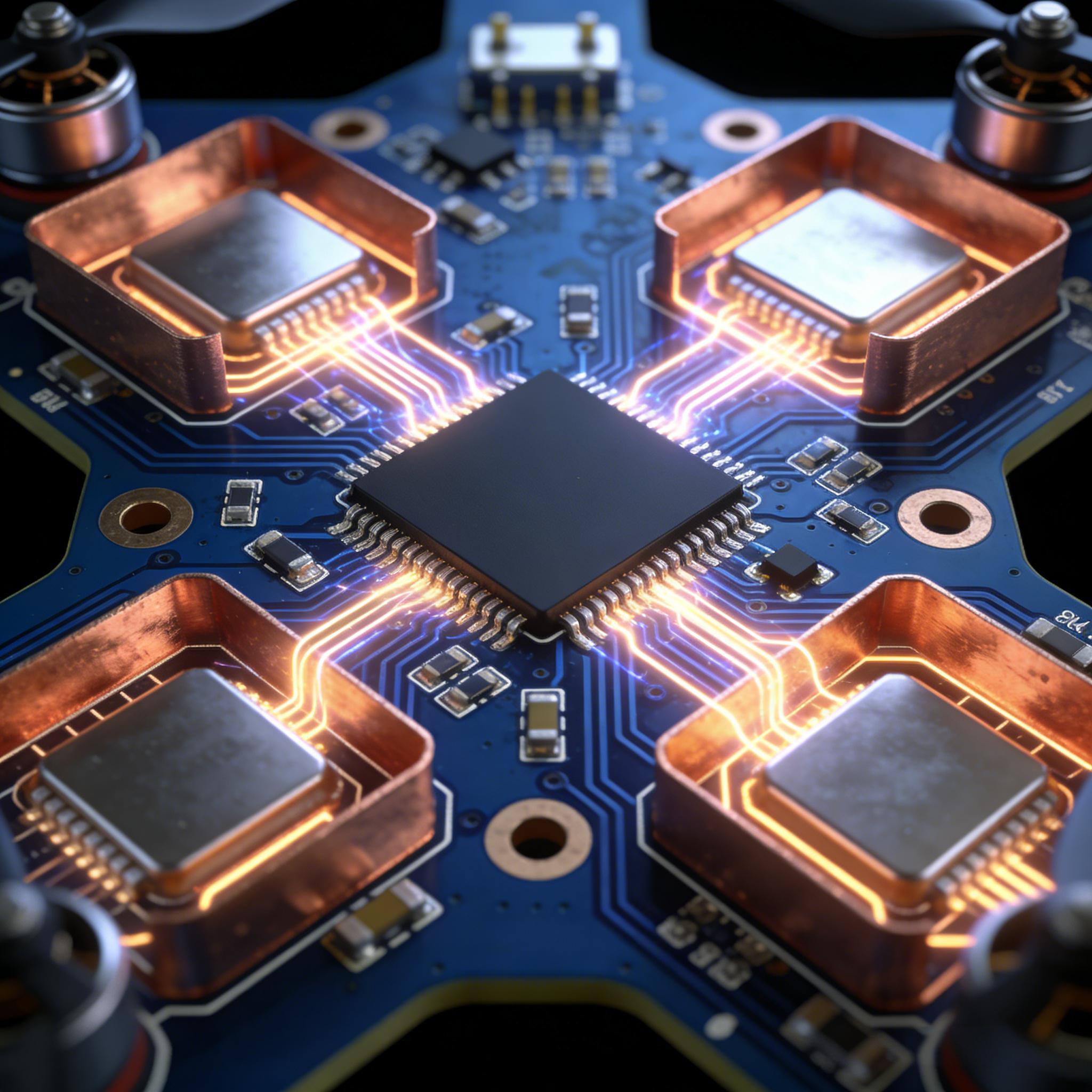

EMC/EMI电磁兼容设计：解决飞控故障的头号元凶

电磁干扰是无人机飞控故障的头号诱因。无人机的电机、电调是强电磁干扰源，而飞控板上的磁力计、IMU、气压计是极敏感的弱信号器件，一旦PCB的EMC设计不到位，就会出现航向漂移、传感器数据抖动、通信中断等问题，直接引发飞行事故。飞控PCB的EMC设计，也是行业内最普遍的设计痛点。

• 我们的标准化解决方案：

a. 功能分区物理隔离：严格遵循“分区布局、隔离布线”的原则，在PCB上明确划分数字区、模拟区、电源区、接口区，强干扰电路与敏感电路物理分离，避免交叉干扰；晶振、电源模块等强辐射源，远离IMU、磁力计等敏感器件布局；

b. 完整地平面优化：通过完整的地层设计，为高频信号提供低阻抗回流路径，大幅减少电磁辐射；对不同功能域进行合理的地平面分割，避免数字噪声串入模拟敏感电路；

c. 接口与电源滤波设计：所有对外接口，预留TVS防护、π型滤波电路的布局空间，抑制外部干扰传入，同时避免内部干扰向外辐射；电源轨设计多级滤波电路，在PCB层面抑制电源纹波与传导干扰；

d. 细节化抗干扰优化：晶振电路贴近主控布局，做全包围包地处理，减少电磁辐射；高速信号线避免跨分割布线，杜绝回流路径突变引发的辐射问题。

振动与机械可靠性设计：应对长期飞行的疲劳失效风险

无人机飞行过程中，电机高速转动会带来持续的强振动，植保、巡检等工业场景的无人机，更是要面对数千小时的持续振动工况。普通PCB在长期振动下，极易出现焊盘脱落、过孔断裂、元器件脱焊、基材疲劳开裂等问题，是工业级无人机长期运行的核心故障点。

• 我们的标准化解决方案：

a. 基材与结构优化：优先选用高Tg、高韧性、低CTE的基材，提升PCB的抗形变、抗疲劳能力；合理规划安装孔位，优化PCB的受力结构，减少振动过程中的板材形变与应力集中；

b. 制程细节优化：对所有走线与焊盘的连接处增加泪滴设计，提升焊盘与线路的结合强度，避免振动导致的线路断裂；针对大尺寸元器件、接插件，优化焊盘设计，提升焊接可靠性；

c. 场景化适配设计：针对重载植保、长航时巡检等强振动场景，提供专属的PCB结构优化建议，配合客户的整机减震设计，预留减震结构的适配空间，最大程度降低振动对PCB与元器件的影响。

电源完整性与散热设计：保障全工况稳定运行

飞控板的供电系统复杂，从锂电池的高压输入，到主控、传感器的低压精密供电，涉及多组电源轨。电源纹波、压降会直接影响元器件的工作稳定性，而高密度布局带来的温升，会导致IMU、气压计等敏感器件出现温漂，引发测量误差，甚至导致元器件过热失效。

• 我们的标准化解决方案：

a. 电源完整性优化：采用电源层与地层相邻的层叠设计，降低电源阻抗，减少电源纹波；针对不同的电源域，做独立的分割与滤波布局，避免电源噪声在不同电路之间串扰；

b. 精细化散热设计：通过大面积铺铜、热过孔设计，优化主控、电源芯片等大功率器件的散热路径，降低器件结温；均衡PCB的热分布，避免局部温升过高，减少温度变化对敏感器件的影响；

c. 宽温场景适配：针对高寒、高温等极端环境，优化板材选型与布线设计，保证-40℃~85℃宽温范围内，PCB的电气性能与结构稳定性不受影响。

冗余架构PCB布局设计：工业级飞控的安全底线

工业级飞控的双主控、三IMU、双电源冗余设计，核心是实现“单点故障不影响飞行安全”，这对PCB的布局设计提出了极高的要求——既要保证冗余单元的电气隔离，避免故障扩散，又要保证信号链路的完整性，还要兼顾测试与维护的便利性。

• 我们的标准化解决方案：

a. 物理分区与电气隔离：对不同的冗余控制单元，做独立的物理分区、电源域与地平面分割，实现完全的电气隔离，避免单路电路的短路、过压故障扩散到整个系统；

b. 一致性布局优化：针对冗余的IMU、传感器电路，采用对称式布局设计，保证数据采集的环境一致性，提升多传感器数据融合的精度；

c. 可测试性设计：为冗余链路预留独立的测试点与调试接口，方便生产测试、故障排查与维修，降低客户的量产与运维成本。

工业级无人机飞控PCB的核心制造工艺与品控标准

如果说设计是飞控PCB性能的蓝图，那么制造工艺与品控体系，就是把蓝图变为现实的核心。哪怕设计图纸再完美，没有匹配的制程能力与严苛的品控标准，也无法实现预期的性能，甚至会埋下严重的安全隐患。

作为专业的高端PCB制造商，我们针对无人机飞控PCB的专属需求，建立了标准化的制程规范与全流程品控体系，从原材料到成品出货，全环节管控，确保每一片飞控PCB都满足设计要求与场景使用标准。

1. 基材选型全流程管控

基材是飞控PCB性能的基础，不同场景的飞控PCB，对基材的核心指标要求天差地别。我们建立了严格的原材料入厂检验体系，所有基材均来自行业头部厂商，可根据客户的场景需求，提供精准的基材选型方案：

• 消费级飞控PCB：采用高Tg FR-4基材（Tg≥130℃），兼顾成本、可制造性与基础性能，适配消费级产品的量产需求；

• 常规工业级飞控PCB：优先选用中Tg FR-4基材（Tg≥150℃），提升耐温性、抗形变能力与长期可靠性，适配植保、测绘等常规工业场景；

• 极端环境工业级飞控PCB：选用高Tg、低CTE FR-4基材（Tg≥170℃），热膨胀系数更低，在极端高低温环境下，板材形变更小，有效避免过孔断裂、层间分离失效，适配高海拔、高寒、高温巡检场景；

• 高湿高腐蚀场景飞控PCB：选用耐CAF、高防腐的专用基材，配合防护工艺，有效抵御潮湿、盐雾、农药腐蚀带来的电化学迁移失效，适配海上作业、农业植保等场景。

2. 精密制程工艺能力管控

飞控PCB属于高密度互联PCB，线宽线距小、过孔密集、阻抗控制要求高，对制程精度的管控能力提出了极高的要求。我们针对飞控PCB，建立了专属的制程管控标准，核心制程能力可满足全品类飞控PCB的生产需求：

• 精密布线能力：支持最小线宽线距3/3mil的高密度布线，满足极致轻量化、高集成度飞控PCB的生产需求；

• 高精度阻抗控制：采用行业先进的阻抗测试设备，全程管控生产流程，常规阻抗偏差控制在±5%以内，高精度需求可实现±3%的管控精度，完全匹配飞控PCB的高速信号传输要求；

• 高精度层压与钻孔：支持最小机械孔径0.2mm、激光盲孔0.1mm的加工能力，多层板层间对齐度管控在±0.05mm以内，避免层偏、孔偏导致的短路、开路问题，保证高密度布线的量产良率；

• 全品类表面处理工艺：提供适配飞控PCB的全系列表面处理方案，满足不同场景的需求：

￮ 消费级场景：热风整平（HAL）、沉锡工艺，兼顾可焊性与量产成本；

￮ 工业级场景：沉金（ENIG）、化学镀镍钯金（ENEPIG）工艺，焊接可靠性高、抗氧化能力强，满足长期存储与恶劣环境使用需求；

￮ 高振动场景：优化表面处理工艺，提升焊盘与基材的结合力，避免长期振动下的焊盘脱落、镀层开裂。

3. 全流程零缺陷品控体系

飞控PCB直接关系到无人机的飞行安全，零缺陷是我们的核心品控目标。我们建立了覆盖原材料入厂、制程中、成品出货的全流程品控体系，严格遵循IPC-A-600、IPC-6012等行业标准，针对飞控PCB执行更严苛的内控标准：

• 原材料入厂全检：对基材、铜箔、药水等所有原材料，执行严格的入厂检验，核对规格参数、材质证明，确保符合设计要求与行业标准，从源头杜绝质量风险；

• 制程中全环节巡检：对开料、钻孔、沉铜、图形转移、蚀刻、层压、表面处理等每一道生产工序，执行专人巡检与首件确认，及时发现并解决制程异常，避免批量质量问题；

• 成品100%全检：所有出货的飞控PCB，100%执行电气通断测试（飞针测试/治具测试），确保无开路、短路问题；针对工业级飞控PCB，额外执行外观全检、阻抗抽样测试、热应力测试，确保每一片产品都符合设计要求；

• 可靠性验证体系：针对批量飞控PCB产品，定期执行环境可靠性测试，包括高低温循环测试、湿热测试、振动测试、盐雾测试等，验证产品在不同场景下的长期可靠性，确保满足客户的现场使用需求。

4. 场景化防护工艺配套

针对农业植保、海上巡检、应急救援等恶劣环境场景，我们除了PCB本体制造，还提供完整的配套防护工艺解决方案，包括三防漆喷涂、纳米防水涂层、灌封工艺等，全方位提升飞控PCB的防潮、防腐、防尘、防盐雾能力，延长飞控板的使用寿命，大幅降低现场故障概率。

全场景无人机飞控PCB的差异化定制需求与适配方案

不同应用场景的无人机，对飞控系统的核心需求天差地别，最终都会落地到对PCB电路板的差异化定制要求。我们深耕无人机飞控PCB赛道多年，服务过消费级、工业级各类头部无人机厂商，针对不同场景形成了成熟的PCB定制化适配方案，可快速响应客户的专属需求。

消费级航拍无人机飞控PCB

核心需求：极致轻量化、高集成度、成本可控、百万级量产一致性。

我们的适配方案：采用2-4层板优化设计，在保证信号完整性与基础性能的前提下，优化层叠与布线，缩小板型尺寸，降低整机重量；提供高性价比的基材与工艺方案，优化制造成本；建立标准化的量产制程，全流程管控产品一致性，保障百万级批量生产的良率与交付稳定性；针对智能避障、高清图传等功能，优化高速信号布线设计，满足智能化功能的性能需求。

农业植保无人机飞控PCB

核心需求：强抗电磁干扰能力、高机械可靠性、防潮防腐防护、多外设接口适配。

我们的适配方案：针对植保场景的电机振动、高压电磁干扰，优化EMC布局与隔离设计，避免干扰引发的飞行异常；采用高Tg、高韧性基材，优化焊盘与结构设计，提升抗振动、抗疲劳能力；针对农田高湿、农药腐蚀的环境，提供基材选型优化、三防漆喷涂、纳米涂层等全链条防护方案；优化接口布局，预留充足的外设接口布线空间，完美适配药泵、流量传感器、仿地雷达、多光谱相机等植保专用外设。

电力/油气/风电工业巡检无人机飞控PCB

核心需求：极致抗电磁干扰能力、全冗余架构适配、极端宽温环境适应性、航空级长期可靠性。

我们的适配方案：采用6-8层工业级板型设计，针对特高压、强电磁环境做专属的EMC优化，实现数字与模拟电路完全隔离、高压与弱电物理分区；完美适配双主控、多IMU全冗余架构的PCB设计，实现电气隔离与冗余链路独立布局；采用高Tg、低CTE的工业级基材，支持-40℃~85℃的宽温工作环境；建立专属的品控标准，执行更严苛的可靠性测试，确保在高危巡检场景下的零故障运行。

测绘勘探无人机飞控PCB

核心需求：高精度信号完整性、低噪声设计、RTK高精度定位信号适配、长时稳定工作能力。

我们的适配方案：针对高精度IMU、RTK定位模块，做专属的信号完整性与低噪声设计，严格控制阻抗偏差，减少信号失真与噪声干扰，保证测量数据的精准性；优化模拟电路与数字电路的隔离设计，杜绝数字信号串扰引发的传感器温漂、数据抖动；优化电源完整性设计，多级滤波抑制电源纹波，保证数十公里、数小时长航时飞行过程中的电路稳定性，满足高精度测绘的作业要求。

应急救援/城市物流无人机飞控PCB

核心需求：高冗余安全设计、复杂环境适配能力、重载场景机械稳定性、完善的防护与抗干扰设计。

我们的适配方案：支持航空级全冗余架构的PCB设计，实现多电源域、多控制单元的完全隔离，避免单点故障引发安全事故；采用高韧性、高可靠性基材，优化PCB受力结构，提升抗冲击、抗振动能力，适配重载物流、复杂地形救援场景；针对城市楼宇信号遮挡、电磁环境复杂的问题，优化接口防护与EMC设计，提升抗干扰能力与环境适应性；完善的静电、浪涌防护布局，避免外设故障影响飞控核心电路。

无人机飞控PCB定制合作的常见避坑指南

在多年的飞控PCB服务经验中，我们见过太多无人机厂商因为PCB设计失误、厂商选型不当、品控标准缺失，导致产品研发延期、量产良率低、现场故障频发，甚至引发批量安全事故。结合行业普遍痛点，我们整理了飞控PCB定制的五大核心避坑要点，帮客户规避研发与量产过程中的常见风险。

避坑一：盲目压缩PCB层数与成本，牺牲核心性能

很多厂商为了控制硬件成本，强行减少PCB层数，导致层叠设计无法满足阻抗控制、EMC隔离、电源完整性的基础需求，最终出现信号干扰、飞行不稳定的问题。后期整改、反复打样的成本，远高于初期节省的PCB采购成本，甚至会错过产品上市的窗口期。

我们的建议：先明确产品的场景需求与性能底线，以可靠性为前提，再优化成本方案。我们的资深工程师团队，可免费提供DFM可制造性设计审核，在保证产品性能的前提下，通过设计优化、工艺适配，提供最优的成本控制方案，避免客户因过度压缩成本埋下安全隐患。

避坑二：设计与制造脱节，图纸完美却无法量产

很多飞控方案商的设计图纸，只关注功能实现，完全忽略了PCB的可制造性、可焊接性，比如线宽线距超出常规制程能力、过孔设计不符合生产标准、焊盘布局不满足SMT贴片要求，导致打样多次失败，研发周期大幅拉长，甚至出现设计方案完全无法量产的问题。

我们的建议：在设计初期就引入PCB制造厂商的技术支持，我们提供前置的设计协同服务，提前识别可制造性、信号完整性、EMC等方面的潜在风险，给出针对性的优化建议，帮助客户缩短研发周期，减少反复改板的试错成本。

避坑三：只看采购单价，忽略制程能力与品控标准

飞控PCB直接关系到无人机的飞行安全，低价的背后，往往是基材以次充好、制程管控宽松、品控环节缺失。这类低价PCB，不仅量产良率低，还会出现大量现场隐性故障，一次炸机的设备损失、项目事故损失，就远超PCB本身的差价。

我们的建议：选择具备高端PCB制造能力、有飞控PCB量产经验、品控体系完善的正规厂商。我们所有产品均严格遵循IPC国际标准，针对飞控PCB建立了专属的制程与品控规范，从原材料到成品出货全流程可追溯，确保每一片出货的PCB都满足设计要求与场景使用标准。

避坑四：忽略供应链稳定性，导致量产交付断供

很多中小PCB厂商产能储备不足、原材料供应链不稳定，遇到市场波动、订单量波动，就会出现交货延期，甚至无法供货的问题，直接导致整机厂商的产品无法按时量产，错过市场机会。

我们的优势：建立了稳定的原材料供应链体系，与国内头部基材厂商建立了长期战略合作，针对飞控PCB的常用基材、工艺，预留了专属的产能与物料备货，可保障客户从研发打样到大规模量产的全周期交付，快速响应客户的紧急订单需求。

避坑五：选择无行业经验的厂商，无法解决场景化痛点

不同场景的飞控PCB，有着完全不同的技术难点与工艺要求，比如植保场景的防腐需求、电力巡检场景的抗EMC需求、测绘场景的低噪声需求。普通PCB厂商没有飞控PCB的服务经验，无法理解场景需求，也无法提供针对性的解决方案，最终导致产品无法适配现场工况，反复整改也无法解决问题。

我们的优势：深耕无人机飞控PCB赛道多年，服务过消费级、工业级上百家无人机厂商，积累了丰富的场景化解决方案与技术经验，能够针对客户的应用场景，从设计、基材、工艺到防护，提供全流程的优化建议，一站式解决飞控PCB的各类行业痛点。

我们的无人机飞控PCB全流程定制化服务能力

作为国内领先的高端PCB电路板专业制造商，我们具备从单双层板、多层板到高层高密度互联板、刚挠结合板的全品类PCB制造能力，产品覆盖消费电子、工业控制、汽车电子、航空航天、新能源等多个核心领域，无人机飞控板电路板，是我们深耕多年的核心细分赛道之一。

针对无人机行业客户的研发与量产需求，我们提供全流程、一站式的PCB定制化解决方案，覆盖产品从研发到量产的全生命周期：

1. 前置设计协同服务：免费提供专业的DFM可制造性设计审核、SI/EMC设计优化建议，由资深的PCB工程师、工艺工程师全程对接，提前解决设计端的潜在问题，缩短客户的研发周期，降低试错成本。

2. 极速打样服务：提供24-72小时快速打样服务，支持2-12层飞控PCB的加急制样，配套阻抗测试、切片分析、热应力测试等专项检测服务，确保打样产品完全符合设计要求，满足客户的快速研发迭代需求。

3. 规模化量产服务：具备从中小批量到百万级大规模量产的全产能覆盖能力，针对飞控PCB建立了专属的标准化产线与制程规范，保证批量产品的一致性与高良率，同时提供灵活的交期方案，满足客户的量产交付需求。

4. 全流程技术支持：为每一位客户配备专属的项目工程师，从设计咨询、打样跟进、量产管控到售后支持，提供全流程一对一服务，快速响应客户的各类问题，协助解决研发与量产过程中的PCB相关技术难题。

5. 一站式配套服务：除了核心的PCB制造业务，我们还可提供SMT贴片、元器件代购、三防喷涂等配套服务，为客户提供一站式的硬件解决方案，减少客户的供应链管理成本，提升项目落地效率。

无人机飞控PCB常见问题解答（FAQ）

无人机飞控板一般用几层PCB板？

消费级航拍无人机的飞控板，主流采用2-4层PCB设计，兼顾成本、轻量化与基础性能；中小型行业无人机飞控板，多采用4-6层PCB设计，满足更多外设接口与抗干扰需求；高端工业级、全冗余架构飞控板，普遍采用6-8层PCB设计，部分特殊需求的产品会用到10层及以上的高层板，实现更优的信号隔离、EMC防护与冗余布局。

无人机飞控PCB的阻抗控制要求一般是多少？

飞控PCB的阻抗控制，核心分为两类：高速单端信号，常规阻抗控制为50Ω，偏差要求±5%，高精度场景要求±3%；差分信号（如差分通信接口、高速数据链路），常规阻抗控制为100Ω，偏差要求±5%。我们会根据客户的设计要求，全程管控阻抗精度，确保完全符合信号传输需求。

工业级无人机飞控PCB，基材选型有什么核心讲究？

工业级飞控PCB的基材选型，核心看三大关键指标：Tg值（玻璃化转变温度）、CTE（热膨胀系数）、耐CAF性能。常规工业场景，优先选用Tg≥150℃的中Tg FR-4基材；极端高低温、高海拔场景，选用Tg≥170℃的高Tg、低CTE基材；高湿、高电压场景，选用耐CAF性能优异的基材，避免长期使用下的电化学迁移失效。

飞控PCB从打样到量产，一般需要多久？

常规的飞控PCB打样，2-6层板可实现24-72小时出货，8层及以上的高层板，根据设计难度，3-5天可完成出货；量产交付周期，根据订单量与工艺难度，常规5-10天可完成交付，我们也可根据客户的项目紧急需求，提供专属的加急量产服务。

针对植保无人机的飞控板，有哪些PCB防护方案？

针对农业植保场景的高湿、农药腐蚀、粉尘等痛点，我们提供全链条的防护方案：基材上优先选用耐防腐、耐潮湿的专用板材；PCB制造阶段优化表面处理工艺，提升焊盘与线路的防腐能力；成品阶段提供三防漆喷涂、纳米防水涂层、灌封等配套防护工艺，全方位提升飞控PCB的环境适应能力与使用寿命。
