什么是电路板镀通孔（PTH）？

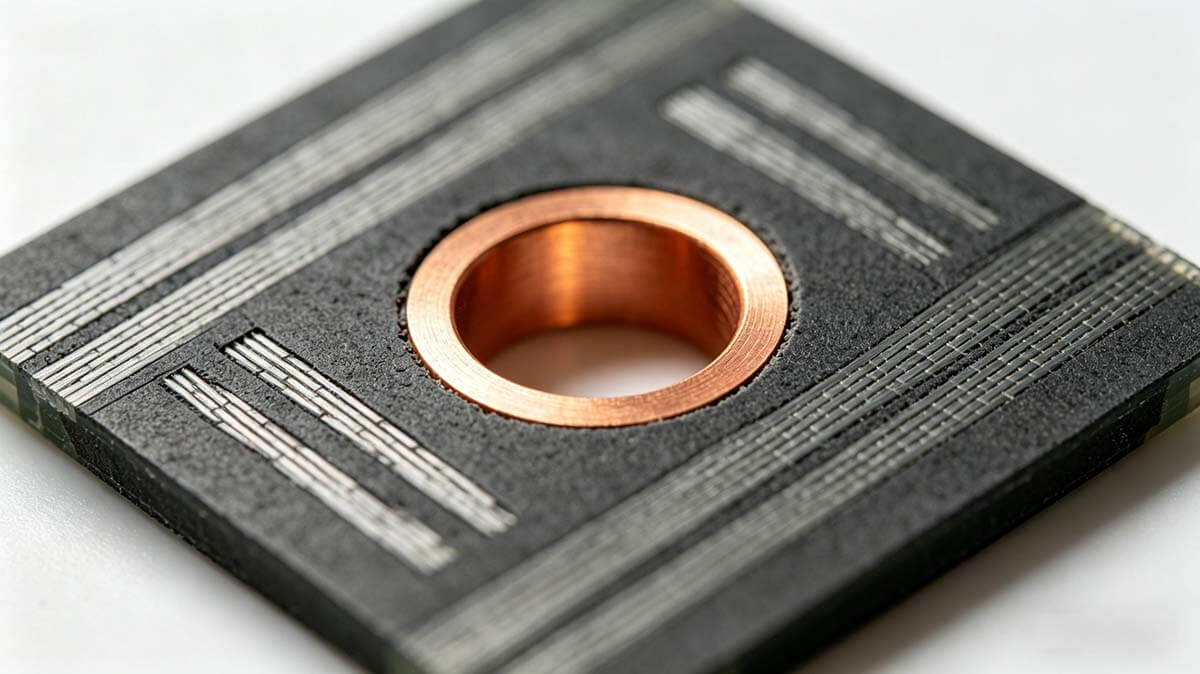

电路板镀通孔（Plating Through Hole，简称 PTH）是多层 PCB 实现层与层之间电气互连的基础结构。它通过在钻穿的孔壁上沉积一层铜，使原本绝缘的孔壁具备导电能力。

很多工程师容易将 “通孔” 和 “镀通孔” 画等号，但实际上，通孔描述的只是物理形态（贯穿全板），而电路板镀通孔特指经过了金属化处理的那一种。

PTH 在实际电路中承担两个核心功能：

第一，为插脚元件提供安装和焊接位置。像连接器、大容量电解电容这类通孔插装元件，引脚穿过 PTH 后通过波峰焊或手工焊固定，同时完成电气连接。

第二，实现不同层间的信号导通。比如，表层的一条信号线要连到内层的地平面，就必须通过 PTH 来完成垂直方向的连接。可以说，没有PCB 镀通孔工艺，多层板的设计就无从谈起。

与它相对的是非镀通孔（NPTH），孔壁没有铜，只起机械固定或散热作用，比如螺丝安装孔。区分 PTH 和 NPTH，最直接的方法是看孔壁：对着光，有金属光泽的即是 PTH。

在工艺端，实现 PTH 的关键步骤是化学沉铜 —— 通过化学反应在绝缘孔壁上先沉积一层极薄的铜层（通常 0.5~2.0μm），为后续电镀加厚打下导电基础。这不仅关系到孔壁的导电性，更直接决定了后续电镀铜层的结合力。

镀通孔是怎么制造出来的？

了解 PTH 的制造流程，才能在设计阶段做出更合理的决策。整个工艺链可分为三个核心步骤：

第一阶段：钻孔与去钻污

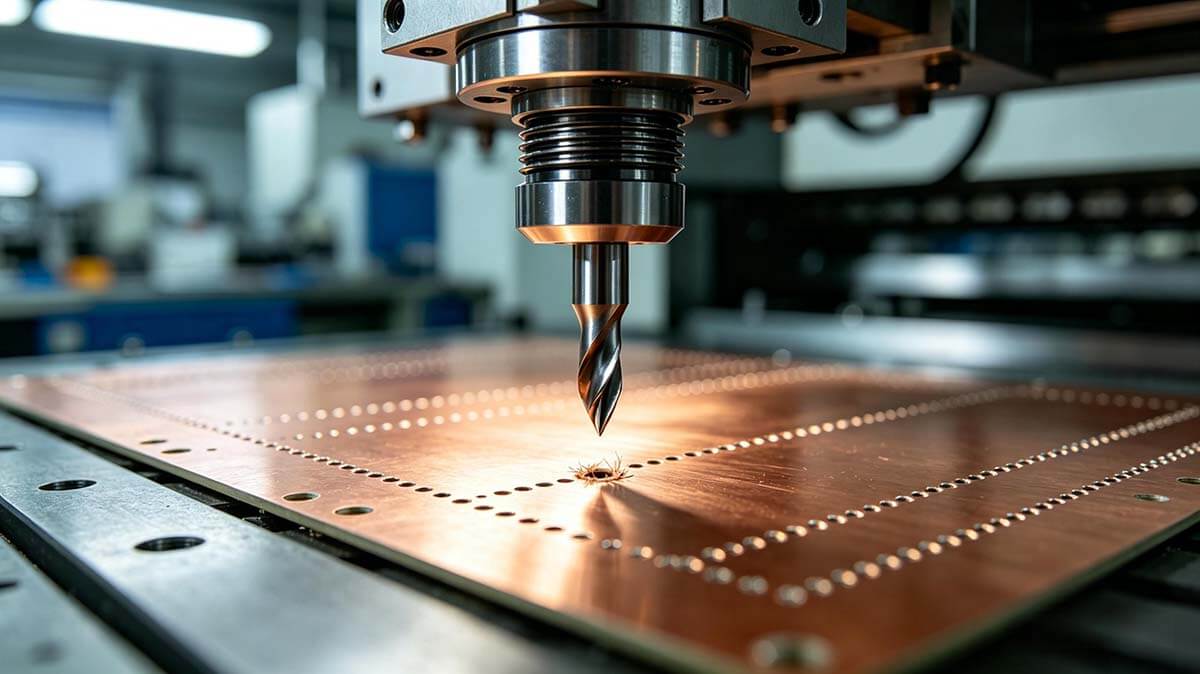

高速数控钻机以 80,000~300,000 转 / 分钟的转速钻穿层压板。钻头摩擦产生的高温会使环氧树脂融化并涂抹在孔壁上，形成一层薄薄的钻污。这层钻污如果不彻底清除，后续的铜根本镀不上去。

去除钻污通常采用高锰酸钾法，利用其强氧化性将环氧树脂污垢分解掉。这个环节最容易出的问题是凹蚀深度不均，导致内层铜环没有完全暴露出来，为后续的连接失效埋下隐患。

第二阶段：化学沉铜（孔金属化）

这是让绝缘孔壁 “变导电” 的关键。工件依次经过整孔、微蚀、活化等步骤。其核心原理是，通过钯催化剂吸附在孔壁，催化铜离子还原反应，在孔壁上沉积出那层 0.5~2.0μm 厚的化学铜层。

生产中最常见的异常是孔内气泡未完全排出，导致局部漏镀，形成点状空洞。加强药水槽的震动与摇摆，通常能有效解决此类问题。

第三阶段：电镀加厚

化学沉铜层太薄且脆，必须通过电镀加厚至 20~25μm（IPC Class 2/3 要求）。常规酸性镀铜槽，铜离子浓度 60-80g/L，硫酸浓度 180-220g/L，在 1.5-3.0 A/dm² 的电流密度下，大约每小时能沉积 25μm 铜。

这个阶段的核心挑战是深镀能力。电流总是优先选择阻力最小的路径，也就是孔口处，导致孔口铜长得快，孔中间长得慢，形成 “狗骨头” 状的镀层。这在纵横比超过 10:1 的深孔中尤为突出。

镀通孔 vs 非镀通孔：工程师如何一眼判断？

在实际的来料检验或产线排查中，快速准确地区分两者是基本功。这里提供三种方法：

方法一：目视检查（最快）

对着光源观察孔壁，电路板镀通孔的内壁有明显金属反光，呈现亮铜色或经表面处理后的银白色。而非镀通孔（NPTH）看到的是基材本身的颜色，通常是环氧树脂的暗黄或玻璃纤维的灰白。需注意，部分经过 OSP 处理后的板子，孔壁可能偏暗，容易误判。

方法二：万用表测试（最准）

将万用表调至蜂鸣档，表笔分别接触孔两端的焊盘。PTH 会导通，发出蜂鸣声；NPTH 则不导通。这个方法最可靠，但前提是该孔在设计中两端均有测试点。

方法三：查阅设计文件（设计端）

在 EDA 软件中，PTH 通常被定义为 Via 或带有金属化属性的 Pad，而 NPTH 则被明确定义为 Mechanical Hole 或 Mounting Hole。

PTH vs NPTH 核心特性对比：

PTH 设计的关键参数与优化策略

从设计到量产，控制好几个关键参数就能显著提升镀通孔的可靠性。这比出了问题再去查原因要高效得多。

纵横比：越小越可靠

纵横比 = 板厚 / 成品孔径。这是衡量 PTH 制造难度和可靠性的核心指标。纵横比越低，电镀液在孔内交换越充分，镀层也就越均匀。

• 纵横比 ≤ 6:1：常规工艺，良率极高。

• 纵横比 8:1 ~ 10:1：需要稳定的工艺控制，属于中高难度。

• 纵横比 > 12:1：工艺挑战巨大，需使用脉冲电镀等高级技术，孔铜厚度的均匀性是主要瓶颈。

根据 IPC-6012 标准，Class 2 产品要求平均孔铜厚度≥20μm，最薄处≥18μm；Class 3 产品则要求平均≥25μm，最薄处≥20μm。在设计上，如果空间允许，优先选大孔径来降低纵横比，这是最直接有效的手段。

环孔：留有公差裕量

环孔指的是钻孔边缘到焊盘边缘的铜环宽度。IPC 标准允许的破孔环最小值为 0.05mm，但在量产中，考虑到钻孔公差（通常为 ±0.075mm），建议至少预留 0.125~0.15mm 的环孔，以预防钻孔偏位导致的断路风险。焊盘直径的建议公式为：焊盘直径 ≥ 成品孔径 + (2 × 环孔宽度) + 钻孔公差。

背钻：高频板的必要工序

通孔贯穿整个板子，但信号可能只从顶层走到第 3 层。在连接处以下那段多余的孔铜，被称为 “stub”。在高频信号下，这个 stub 就像一个不匹配的天线，会造成信号反射和衰减。一般经验是，信号速率超过 5Gbps 或频率高于 3GHz 时，就需要评估背钻的必要性。背钻的目标，就是将多余的 stub 用控深钻头去除，将残余 stub 长度控制在 1-5mil（约 0.025-0.125mm），以消除其对信号完整性的影响。

盘中孔：高密度设计的最后手段

对于 0.5mm pitch 以下的 BGA，扇出通孔的空间被完全挤占，只能将过孔直接打在焊盘上。盘中孔必须用树脂或铜浆填平并电镀封口，以保证焊盘表面的平整度和可焊性。这大幅增加了工艺复杂度和成本，是高密度设计中 “不得不为” 的选择。

高纵横比 PTH 电镀：常见缺陷与现场诊断

这是 PCB 制造中最棘手的环节之一。孔越小、板越厚，液体的流动就越不顺畅，各种缺陷随之而来。

缺陷速查表

当切片分析显示孔中间铜厚不到孔口的 40% 时，基本可以断定是药水交换不足所致。在改善措施上，将传统的垂直电镀线升级为水平电镀线，让药水流向与板面平行，是解决高纵横比通孔电镀深镀能力瓶颈的根本性方案之一。

镀通孔与其他孔型的协同设计

电路板镀通孔在多高层板中并非孤立存在，它通常需要与盲孔、埋孔搭配使用，才能在密度、信号质量和成本之间取得平衡。

通常的设计策略是：4-6 层板且频率较低（<1GHz）时，以通孔为主；当层数增加到 8-12 层或信号速率超过 3Gbps 时，开始系统性地用盲孔和埋孔替换部分通孔，以腾出布线通道并减小 stub 影响。

高频 / 高速场景下的 PTH 设计注意事项

高速信号通过电路板镀通孔时，会遇到两个棘手的问题。

其一，STUB 效应。 如前所述，多余的那段孔铜化身信号杀手。在设计高频背板或高速信号通路时，养成同步规划背钻的习惯，能省去后期大量的调试麻烦。具体操作上，输出背钻文件时要与 PCB 供应商确认他们可达到的 stub 公差，背钻 STUB 公差可达到 1-5mil已是业内较优的水平。

其二，回流路径不连续。 当信号在线路层之间切换过孔时，其回流电流也必须找到一个最近的地平面过孔，才能完成换层。如果信号孔周边缺少地过孔，回流路径被拉长，就会引起严重的电磁干扰问题。在实际 Layout 时，高速信号过孔旁边一定要放置一对一的回流地孔。

常见问题（FAQ）

Q：PTH 和 NPTH 怎么快速区分？
A：对光看孔壁，有金属亮的是 PTH。或者用万用表蜂鸣档测孔两端，导通的即是 PTH。

Q：孔铜厚度多少才算合格？
A：按 IPC-6012 标准，Class 2 要求平均≥20μm，Class 3 要求平均≥25μm。高可靠性应用建议按 Class 3 标准执行。

Q：电镀空洞最常见的原因是什么？
A：排名前三的原因通常是：① 孔内气泡未排出；② 化学沉铜的活化不充分；③ 高纵横比导致的电镀液交换不充分。

Q：背钻必须要做吗？
A：需要看具体的信号速率。频率低于 3GHz 且板厚较薄（如 1.0mm）时，stub 的影响可能可接受。一旦速率超过 5Gbps，就强烈建议做背钻仿真和工艺评估。
