ENIG 化金板工艺深度解析:原理、流程与行业应用指南
2025-08-29
浏览次数:4
分享到:

引言:现代电子制造的关键环节

在当代电子工业中,印刷电路板(PCB)的表面处理工艺直接决定了电子产品的最终性能、可靠性与使用寿命。在众多表面处理技术中,ENIGElectroless Nickel Immersion Gold,化学镍浸金)工艺,凭借其出色的平整度、优异的焊接可靠性以及稳定的化学性能,已成为高端电子产品制造不可或缺的关键技术。本文将从技术原理、工艺流程、质量控制及行业应用等多个维度,对 ENIG 化金板工艺进行全面而深入的解析。

一、ENIG 化金板工艺的核心技术原理

ENIG 化金板工艺是一种通过化学沉积方式在铜表面形成金属保护层的表面处理技术。其核心技术原理包含两个主要阶段:

1. 化学镀镍阶段

化学镀镍是通过自催化氧化还原反应,在铜表面沉积镍磷合金层的过程。其化学反应原理如下:

还原反应:H₂PO₂⁻ + H₂O → H⁺ + HPO₃²⁻ + 2H (ads)

氧化反应:Ni²⁺ + 2H (ads) → Ni + 2H⁺

总反应:Ni²⁺ + H₂PO₂⁻ + H₂O → Ni + H₂PO₃⁻ + 2H⁺

这个过程中形成的镍磷合金层(通常含磷量在 6-9%)具有非晶态结构,能有效阻止铜原子向表面扩散,同时为后续的金沉积提供理想的基底。

1. 化学浸金阶段

浸金过程是通过置换反应实现的,其基本原理是:

2Au⁺ + Ni → 2Au + Ni²⁺

在这个反应中,金离子将镍原子氧化并取代其位置,在镍层表面形成一层致密、均匀的金属金保护层。这层金膜不仅提供了优异的导电性,更重要的是保护了底层的镍不被氧化,确保了焊接表面的长期稳定性。

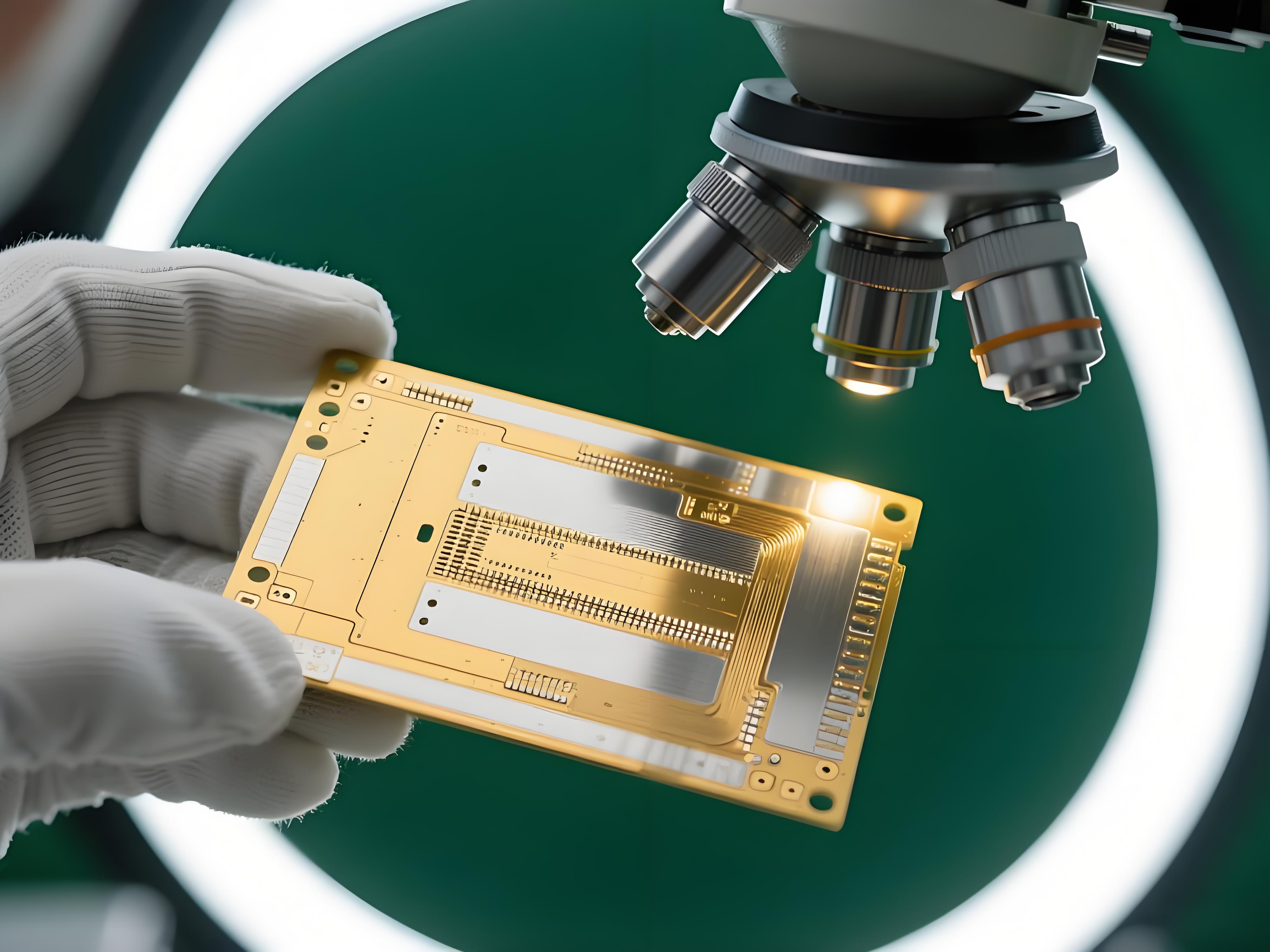

ENIG化金板质量控制检查场景,展示显微镜下的金属镀层细节

二、ENIG 化金板工艺的详细流程

ENIG 工艺的实施需要经过一系列精密的工序,每个环节都需要严格的控制:

1. 前处理工序

• 酸性除油:使用酸性除油剂去除铜表面的油脂和有机污染物

• 微蚀处理:采用过硫酸钠或双氧水 - 硫酸体系微蚀铜面,形成均匀的粗糙度

• 预浸处理:防止将杂质带入活化槽,保持活化剂浓度稳定

• 活化处理:使用钯基活化剂,在铜表面形成催化中心

2. 化学镀镍工序

• 温度控制:维持在 85-90℃的工艺窗口

• pH 值控制:保持在 4.6-5.2 范围内

• 镍层厚度:控制在 3-6μm,根据产品需求调整

• 磷含量控制:稳定在 6-9% 的最佳范围

3. 化学浸金工序

• 温度控制:通常维持在 80-90℃

• pH 值控制:保持在 4.5-5.5 之间

• 金层厚度:控制在 0.05-0.15μm

• 时间控制:根据厚度要求精确控制浸金时间

4. 后处理工序

• 水洗:采用多级逆流漂洗,彻底去除化学残留

• 干燥:使用热风干燥,确保板面完全干燥

• 检验:进行全面的质量检测

三、ENIG 工艺的技术优势与应用领域

技术优势:

1. 表面平整度高:化学沉积形成的金属层具有极佳的均匀性,适合高密度互连设计

2. 焊接性能优异:金层保护镍层不被氧化,确保良好的焊接性能

3. 接触电阻低:金层具有良好的导电性,适合高频信号传输

4. 保存期限长:金层能有效保护底层金属,延长 PCB 存储时间

5. 环保性能好:相比某些传统工艺,ENIG 工艺更环保

主要应用领域:

• 通信设备:5G 基站、网络交换机、路由器

• 计算机硬件:服务器主板、高性能计算卡

• 汽车电子:发动机控制单元、自动驾驶系统

• 医疗设备:高端医疗成像设备、生命支持系统

• 工业控制:PLC、工业计算机、测量仪器

四、ENIG 工艺的质量控制要点

1. 厚度控制

使用 X 射线荧光测厚仪(XRF)定期检测镍层和金层厚度,确保符合以下标准:

• 镍层厚度:3-6μm

• 金层厚度:0.05-0.15μm

2. 磷含量控制

通过调节镀液成分和工艺参数,将镍层磷含量控制在 6-9% 的最佳范围,以保证焊接可靠性。

3. 外观检验

使用显微镜检查表面是否存在以下缺陷:

• 金面 discoloration(变色)

• 针孔、裂纹

• 污染、氧化

• 镀层不均匀

4. 焊接测试

定期进行焊接性能测试,包括:

• 润湿平衡测试

• 焊球测试

• 热应力测试

五、常见问题分析与解决方案

1. 黑焊盘现象(Black Pad

成因分析:

• 镀液污染或老化

• 磷含量异常

• 后处理不当

解决方案:

• 定期分析并更新镀液

• 严格控制工艺参数

• 优化后处理流程

2. 金层过厚或过薄

成因分析:

• 浸金时间控制不当

• 温度波动过大

• 金浓度不稳定

解决方案:

• 精确控制浸金时间

• 加强温度监控

• 定期分析金浓度

3. 附着力不良

成因分析:

• 前处理不充分

• 活化效果不佳

• 微蚀不足

解决方案:

• 优化前处理工艺

• 定期更换活化液

• 控制微蚀速率

六、ENIG 工艺的未来发展趋势

1. 环保化改进

开发无氰化物金盐和低磷镀镍工艺,减少环境影响,提高工艺的可持续性。

2. 高性能化发展

通过新型添加剂和改进工艺,提高镀层的均匀性和致密性,满足更高频率的应用需求。

3. 新材料应用

探索使用新型合金材料,如镍钯金(EPIG)等替代工艺,进一步提升产品性能。

结语

ENIG 化金板工艺作为现代电子制造中不可或缺的关键技术,其重要性随着电子产品向高性能、高可靠性方向发展而日益凸显。通过深入理解其技术原理,严格控制工艺流程,并持续进行技术创新,制造企业能够显著提升产品质量和市场竞争力。随着 5G、物联网、人工智能等新技术的发展,ENIG 工艺必将继续演进,为电子行业的发展提供坚实的技术支撑。了解更多欢迎联系IPCB(爱彼电路)技术团队
