电子制造行业，PCB和PCBA是两个高频出现的专业术语，无论是采购对接、生产加工还是技术沟通，都离不开对这两个概念的清晰认知。但对于行业新人或非技术岗位从业者来说，很容易将两者混淆，甚至直接等同。事实上，PCB和PCBA虽紧密关联，却属于电子制造流程中两个不同阶段的产物，核心差异体现在定义、工艺、功能等多个层面。本文将从技术视角出发，全面解析PCB和PCBA的区别，帮助读者建立系统认知，为实际应用中的选型、沟通提供专业支撑。
PCB是 Printed Circuit Board 的缩写，中文名称为 “印刷电路板”，也常被称为 “印制板” 或 “基板”。它是电子设备的核心载体，通过在绝缘基材上蚀刻形成导电图形，为电子元器件提供固定安装位置和电气连接路径。
PCB的本质是 “绝缘基板 + 导电线路” 的组合体，不包含任何电子元器件。其核心作用是实现电子元器件的物理固定和电气互联，减少导线连接的混乱性，提高电子设备的可靠性和集成度。

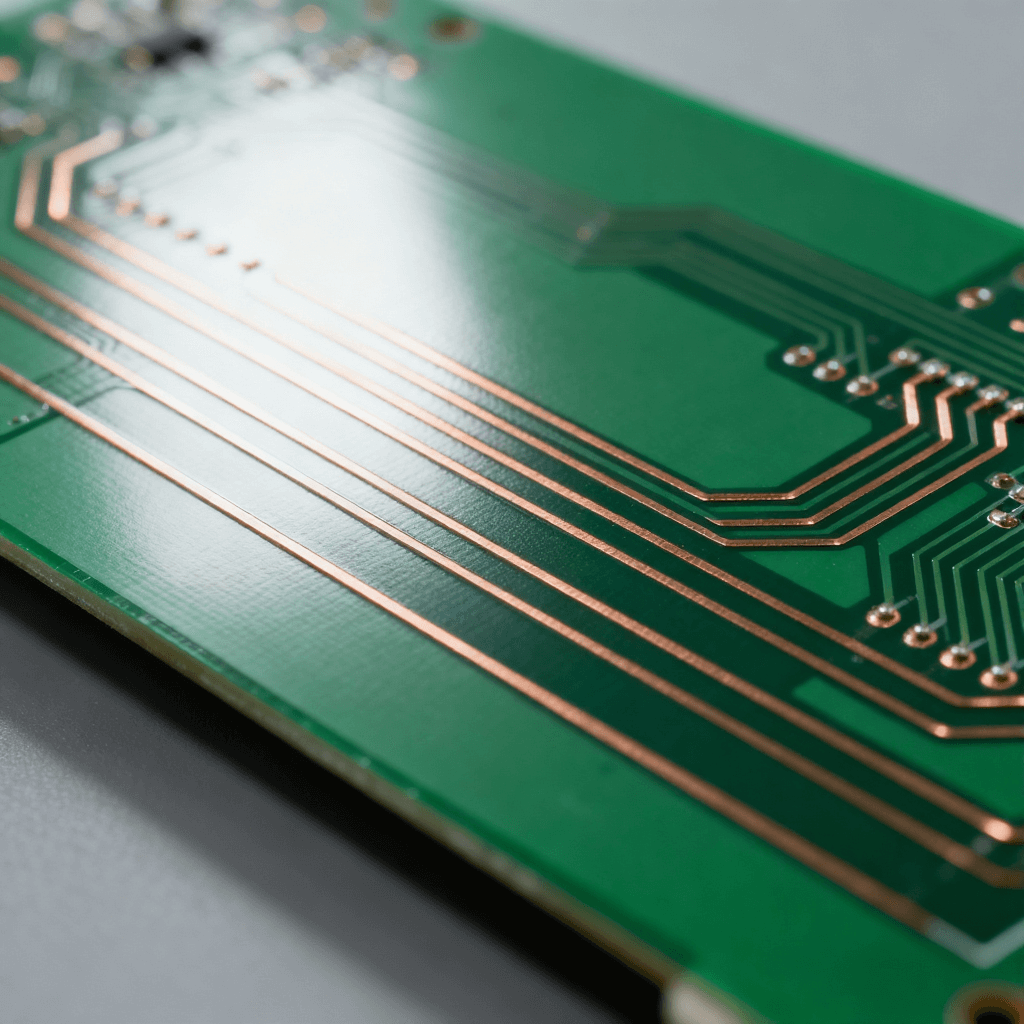

从外观来看，PCB 通常是硬质或柔性的板材，表面分布着铜箔形成的线路图案，常见的颜色有绿色、黑色、蓝色等（绿色为行业主流，主要因绿色阻焊剂的防护性能更优）。根据线路层数，PCB 可分为单面板、双面板和多层板，其中多层板因集成度高，广泛应用于智能手机、电脑、工业控制设备等复杂电子产品中。
PCB的制造属于 “基板加工” 范畴，核心工艺围绕 “绝缘基材处理 + 导电线路成型” 展开，主要流程包括：
• 基材裁剪：根据产品尺寸需求，将原始覆铜板（绝缘基材 + 表面铜箔）裁剪为合适大小；

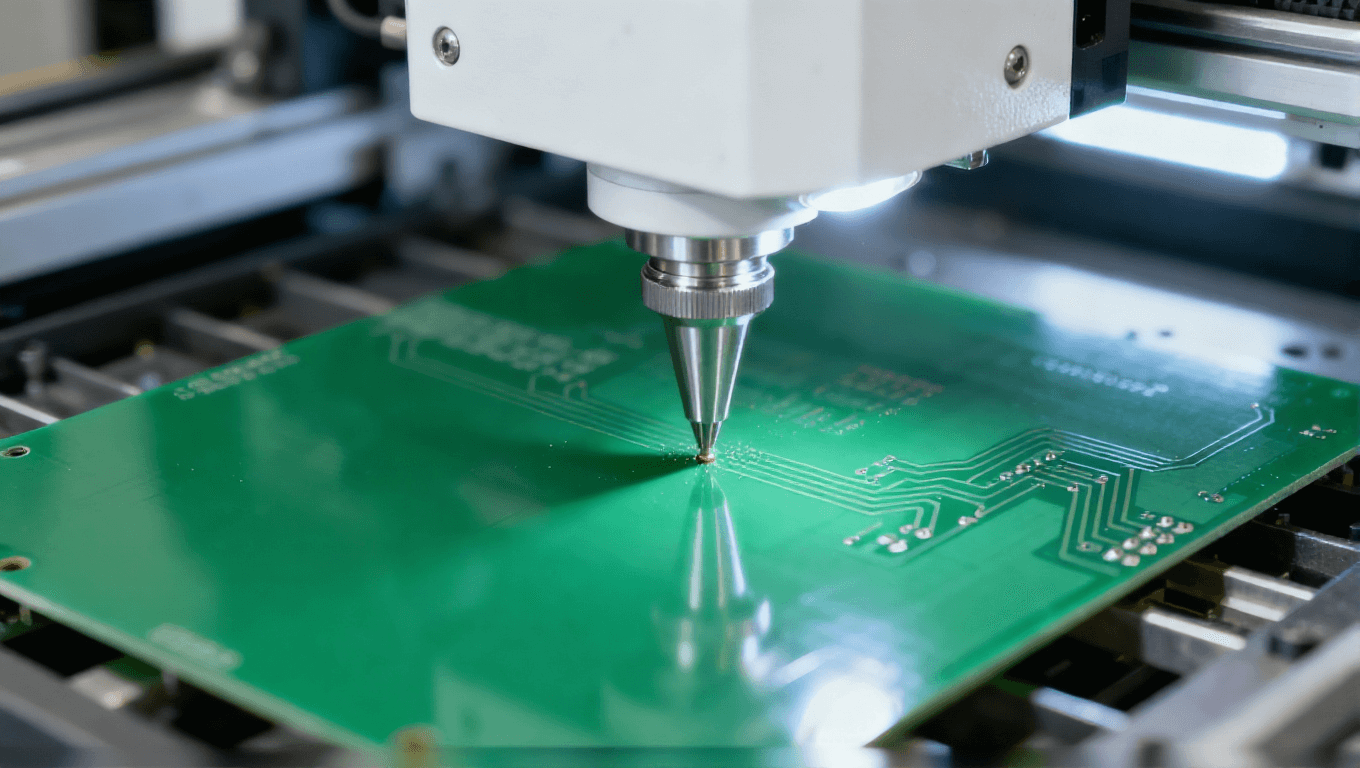

• 钻孔：通过数控钻孔设备，在基板上钻出元器件引脚安装孔和过孔（用于多层板层间互联）；
• 线路制作：采用光刻、蚀刻工艺，将铜箔蚀刻成设计好的导电线路图案，去除多余铜箔；
• 阻焊处理：在基板表面涂覆阻焊剂（常用绿色），保护导电线路免受氧化、划伤，同时防止焊接时出现桥连短路；
• 丝印标识：在阻焊层表面印刷元器件标号、极性标识、公司 LOGO 等信息，方便后续元器件焊接和维修；
• 成型加工：通过冲裁或铣削工艺，将基板加工成最终产品形状，同时进行边缘打磨、质量检测等工序。
整个 PCB 加工过程不涉及电子元器件的装配，最终产出的是 “空板”，不具备完整的电气功能，仅为后续元器件装配提供基础载体。
PCBA是 Printed Circuit Board Assembly 的缩写，中文名称为 “印刷电路板组件” 或 “印制板组装件”。它是在 PCB 的基础上，通过焊接、组装等工艺，将电阻、电容、芯片、连接器等电子元器件固定并连接在 PCB 上，最终形成具备特定电气功能的成品组件。
PCBA 的本质是 “PCB + 电子元器件 + 装配工艺” 的组合体，是具备完整电气功能的电子组件。如果说 PCB 是 “骨架”，那么电子元器件就是 “肌肉和器官”，PCBA 则是一个完整的 “功能体”。

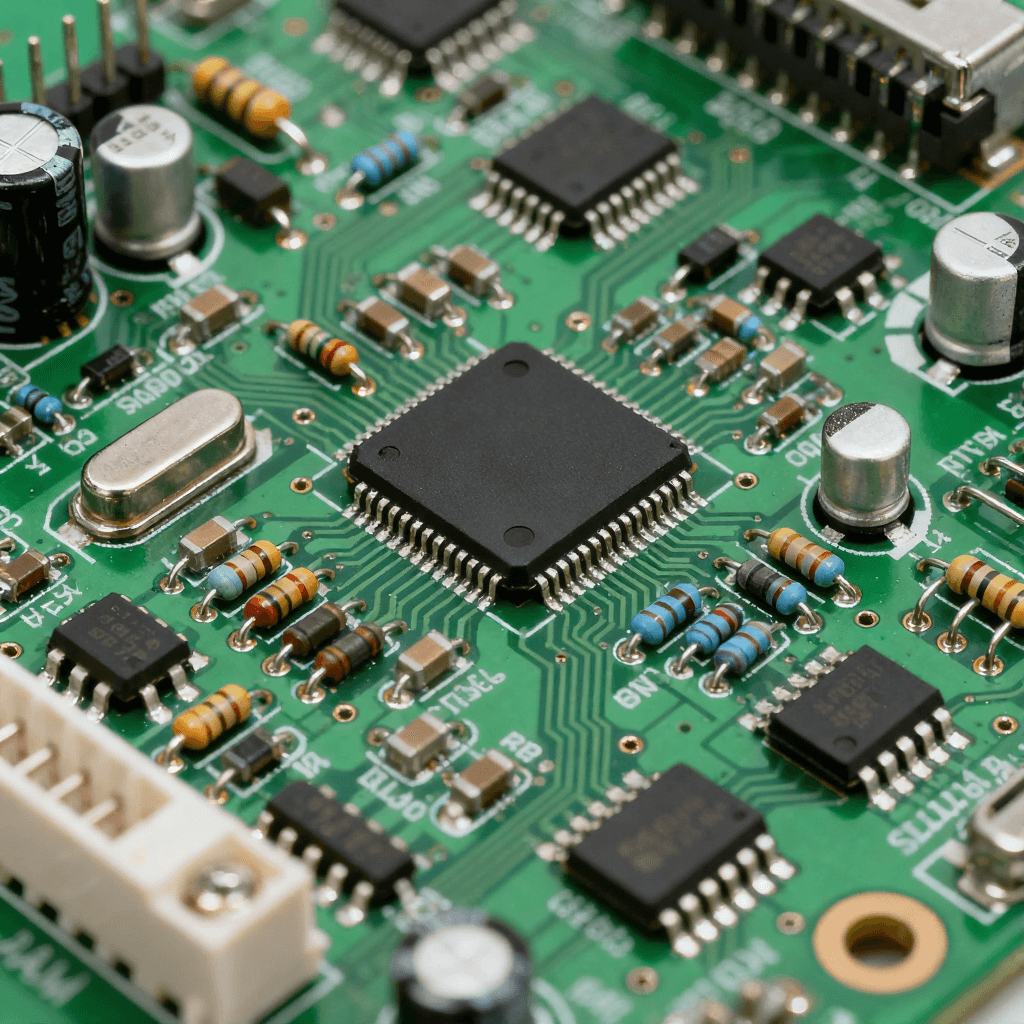

从外观来看，PCBA 表面布满了各种电子元器件，线路被元器件覆盖，仅露出部分引脚和标识。根据装配工艺的不同，PCBA 可分为通孔插装（THT）、表面贴装（SMT）以及混合装配三种类型。其中 SMT 工艺因元器件体积小、装配密度高，已成为当前 PCBA 制造的主流工艺，广泛应用于消费电子、汽车电子、物联网设备等领域。
PCBA 的制造是 “基板装配” 范畴，核心工艺围绕 “元器件焊接 + 组装检测” 展开，且必须以 PCB 为基础载体，主要流程包括：
• 元器件采购与检验：根据 BOM 表（物料清单）采购对应型号的电子元器件，通过视觉检测、电性能测试等方式筛选合格元器件；
• PCB 预处理：对 PCB 进行清洁、烘干处理，去除表面油污和杂质，保证焊接可靠性；
• 焊接工艺：

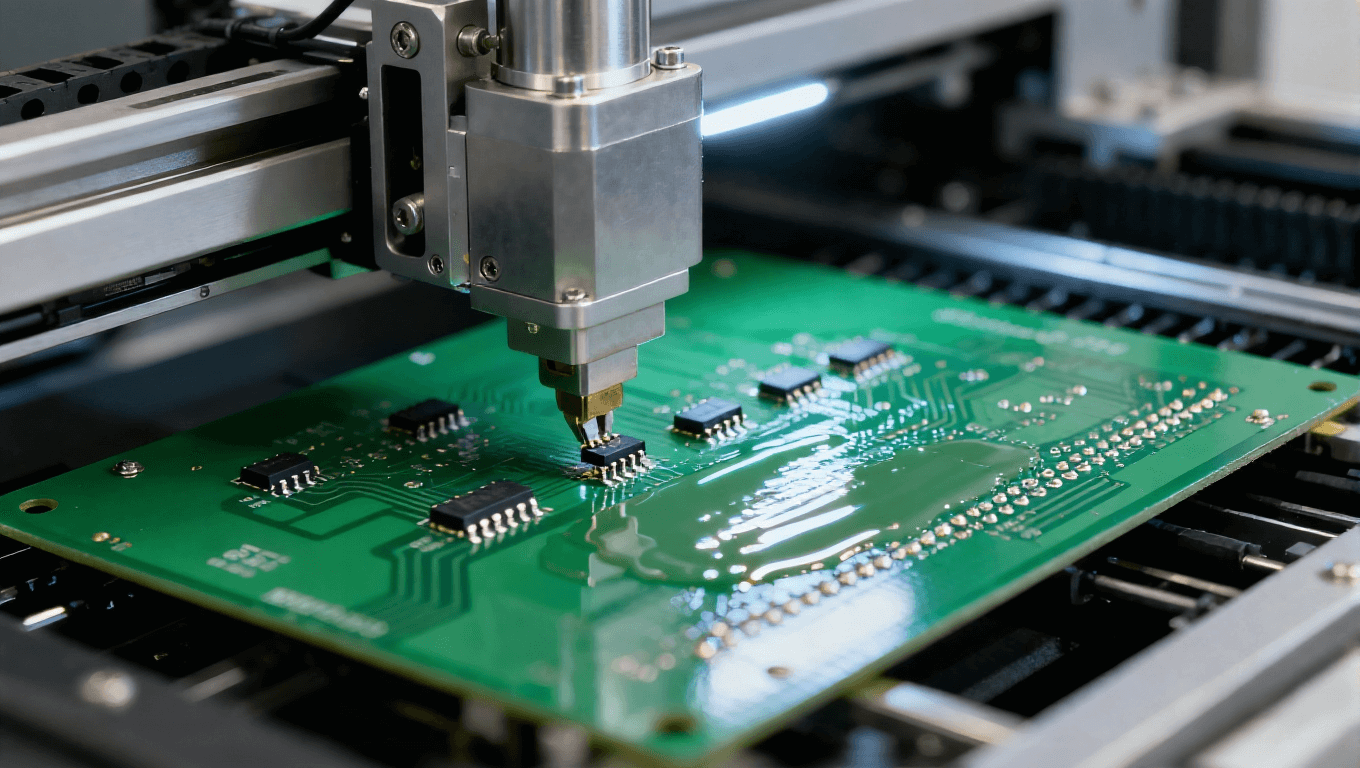

◦ SMT 工艺：通过钢网印刷将焊膏涂覆在 PCB 焊盘上，利用贴片机将表面贴装元器件精准放置在焊盘位置，再通过回流焊炉加热使焊膏融化，冷却后实现元器件与 PCB 的焊接固定；
◦ THT 工艺：将通孔元器件引脚插入 PCB 对应的安装孔，通过波峰焊炉使焊锡浸润引脚和焊盘，形成焊接节点；
• 人工补焊：对自动化焊接后的 PCBA 进行人工检查，修补虚焊、漏焊、桥连等焊接缺陷；
• 清洗检测：使用专用清洗剂去除 PCBA 表面的焊膏残留、助焊剂等杂质，随后通过 AOI（自动光学检测）、X-Ray 检测、功能测试等方式，验证 PCBA 的焊接质量和电气性能；
• 组装成型：根据产品需求，进行外壳装配、线缆连接等后续工序，最终形成完整的电子组件。
PCBA 制造完成后，具备了设计之初的电气功能，可直接作为核心部件应用于各类电子设备中，比如手机的主板、电脑的显卡、工业控制器的核心板等，都是典型的 PCBA 产品。

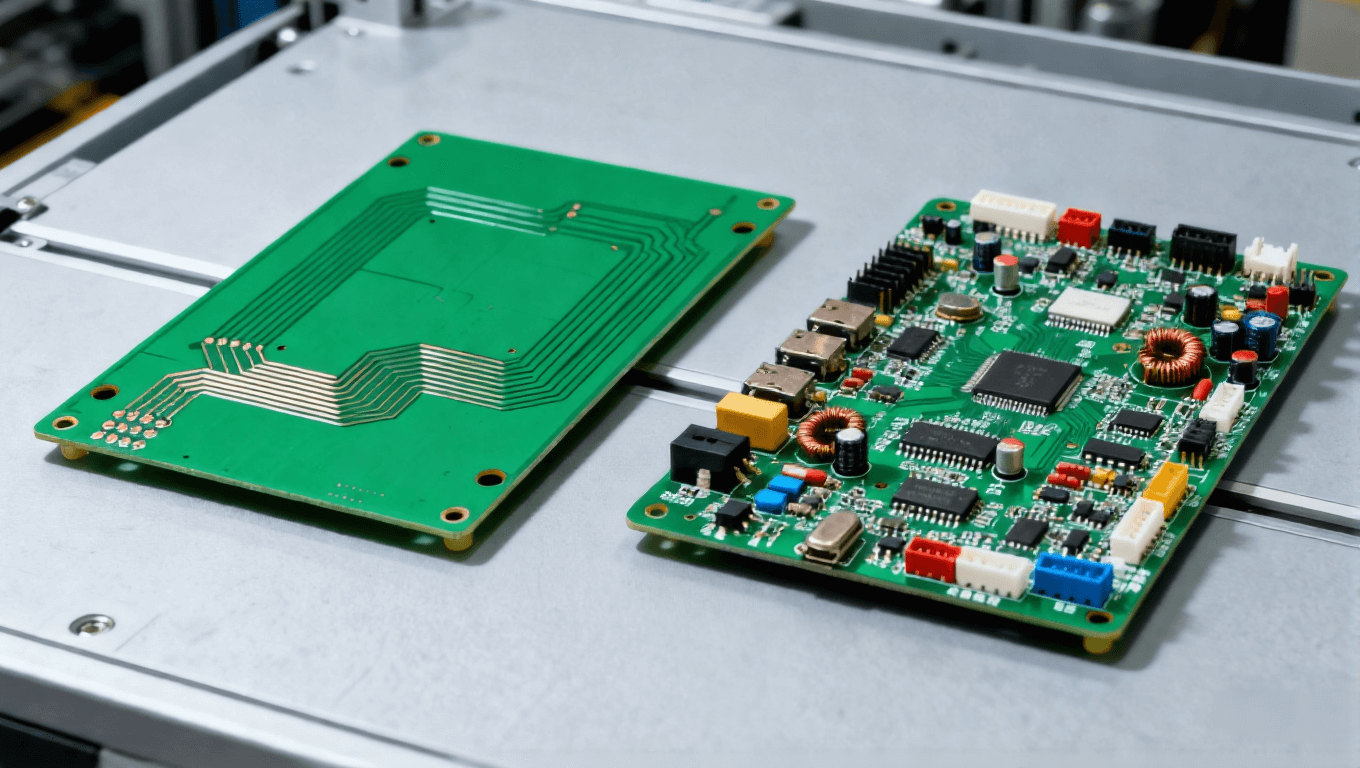

通过对 PCB 和 PCBA 的定义、工艺分析可以看出，两者是电子制造流程中 “先后衔接、相互依存” 的两个环节，核心区别体现在以下 6 个维度：
• PCB 是 “印刷电路板”，是不包含任何电子元器件的绝缘基板 + 导电线路组合体，属于 “半成品”；
• PCBA 是 “印刷电路板组件”，是 PCB 装配电子元器件后的成品，具备完整电气功能，属于 “成品组件”。
简单来说，PCB 是 PCBA 的基础载体，PCBA 是 PCB 的最终应用形态，两者的关系可概括为 “PCB + 元器件装配 = PCBA”。
• PCB 的组成部分仅包括绝缘基材（如 FR-4 环氧树脂板、柔性聚酰亚胺板）、导电铜箔、阻焊剂、丝印油墨等，无电子元器件；
• PCBA 的组成部分包括 PCB 基板、各类电子元器件（电阻、电容、电感、芯片、连接器等）、焊接材料（焊膏、焊锡丝）等，是多部件集成的组合体。
• PCB 的制造工艺聚焦于 “基板加工”，核心是导电线路的成型和基板防护，不涉及元器件装配，主要工艺包括蚀刻、钻孔、阻焊、丝印等；
• PCBA 的制造工艺聚焦于 “元器件装配”，核心是将元器件与 PCB 可靠连接，依赖 PCB 作为基础，主要工艺包括焊膏印刷、贴装、回流焊 / 波峰焊、检测等。
两者的工艺衔接关系为：PCB 加工完成后，才能进入 PCBA 的装配流程，无 PCB 则无法生产 PCBA。
• PCB 的核心作用是为电子元器件提供固定位置和电气连接路径，仅具备 “承载和互联” 功能，自身无法实现任何电气功能；
• PCBA 的核心作用是实现特定的电气功能，如信号处理、电源管理、数据传输等，是电子设备的核心功能单元，直接决定设备的性能。
例如，一块手机 PCB 仅能提供线路连接，而装配了芯片、内存、射频器件的手机 PCBA（主板），才能实现通话、上网、拍照等功能。
• PCB 的应用场景是 “电子制造上游”，主要作为 PCBA 生产的原材料，供应给 PCBA 加工厂、电子设备制造商，不直接面向终端用户；
• PCBA 的应用场景是 “电子制造下游”，作为核心部件集成到各类电子设备中，直接面向终端产品，如智能手机、电脑、汽车电子、工业控制设备、医疗器械等。
• PCB 的检测重点是基板质量和线路精度，检测项目包括线路宽度 / 间距、孔径精度、阻焊层附着力、绝缘性能、耐温性能等；
• PCBA 的检测重点是焊接质量和电气性能，检测项目包括焊点完整性、元器件装配正确性、无虚焊漏焊、电气参数达标、功能正常等。
在电子设备研发、生产过程中，正确区分 PCB 和 PCBA 的差异，对采购选型、成本控制、质量管控具有重要意义。以下是行业应用中的关键注意事项：
• 若需自主装配元器件，或仅需基板载体，应采购 PCB 产品，需明确 PCB 的层数、基材类型、线路精度、尺寸等参数；
• 若需直接使用具备完整功能的组件，无需自主装配，应采购 PCBA 产品，需提供 BOM 表、PCB 文件、焊接要求等信息，由供应商完成元器件采购和装配。
• PCB 的成本主要由基材、铜箔厚度、线路复杂度、加工工艺难度等因素决定，相对单一；
• PCBA 的成本包括 PCB 成本、电子元器件成本、焊接加工费、检测费等，其中元器件成本往往占比最高（尤其是包含芯片的 PCBA）。
企业在预算规划时，需根据自身需求选择采购 PCB 或 PCBA，自主装配元器件可能降低采购成本，但需承担装配设备投入、人工成本和质量风险。
• 采购 PCB 时，需重点关注基板的绝缘性能、线路蚀刻精度、孔径公差等，避免因 PCB 质量问题导致后续焊接缺陷；
• 采购 PCBA 时，需重点关注元器件选型准确性、焊接工艺稳定性、电气性能一致性，建议选择具备完整检测流程的供应商，确保产品合格率。
PCB 和 PCBA 是电子制造行业中密不可分的两个概念，核心区别在于 “是否包含电子元器件” 和 “是否具备电气功能”。PCB 是承载电子元器件的基础基板，属于半成品；PCBA 是 PCB 装配元器件后的功能组件，属于成品。两者的工艺衔接构成了电子设备核心部件的制造流程，从 PCB 的基板加工到 PCBA 的元器件装配，每一个环节的质量都直接影响最终产品的性能。
对于电子行业从业者、采购人员或研发人员来说，清晰掌握 PCB 和 PCBA 的区别，不仅能提升工作沟通效率，还能在选型、成本控制、质量管控等方面做出更合理的决策。随着电子技术的不断发展，PCB 的集成度将越来越高，PCBA 的装配工艺也将更加精密，两者的协同发展将持续推动电子设备向小型化、高性能、高可靠性方向迈进。
