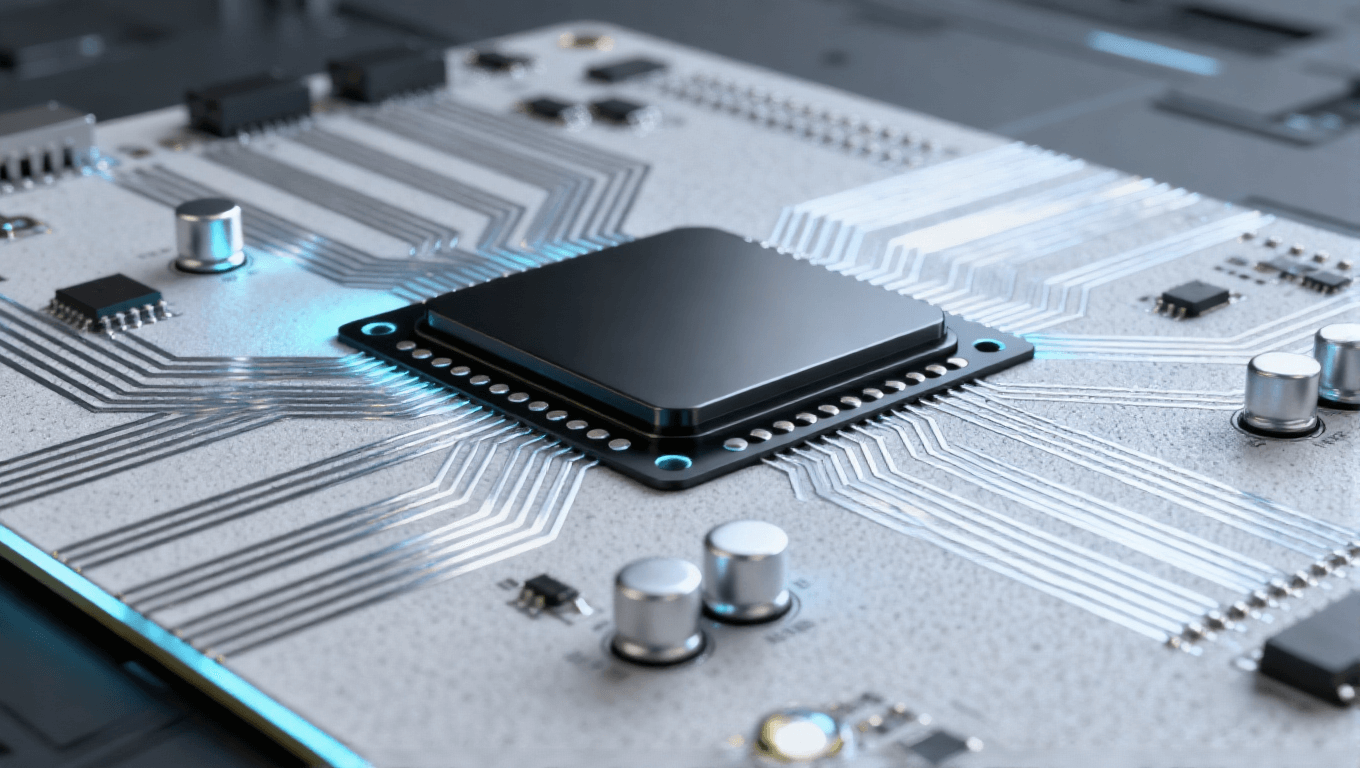

光模块PCB，是现代光通信的心脏。它把电信号变成光信号，再把这些信号高效地送出去。你在数据中心、5G网络、高速计算这些地方，都能见到它的身影。最近几年，全球数据流量猛涨，光模块PCB的设计和制造也在飞速进步。现在人们追求更快的速度、更低的功耗、更小的体积。本文就想帮你系统梳理一下光模块PCB的原理、面临的技术难题、制造流程，以及它在行业里的实际用法。说白了，光模块PCB不仅仅是信号处理那么简单，它还牵扯到热管理、材料、精密加工……这些学科全混在一起。可以说，它就是光通信行业飞速前进的地基。接下来，我们会从基础讲起，一步步带你了解它是怎么优化设计、怎么测试、将来还会有哪些创新方向。这些内容对行业里的工程师很有参考价值。

先说设计。高速信号完整性，绝对是头等大事。现在的光模块，动不动就要跑到10Gbps、400Gbps，甚至更高。PCB要保证信号在传输过程中不被反射、串扰、损耗搞坏。设计的时候，工程师们会用阻抗匹配，比如微带线、带状线布局来精确控制特性阻抗，常见的目标值是50欧姆或者100欧姆差分对。还有一点不能忽略：信号路径长度匹配，避免时序乱掉引发数据错乱。日常工作里，仿真工具比如ADS、HFSS成了标配，用来预先分析和优化布线和端接。像高速收发器，PCB通常会做成多层结构，既有信号层、电源层，也有接地层，这样能给信号提供一个稳定的参考平面，还能屏蔽干扰。另外，电源完整性也得紧盯，通过去耦电容和PDN（电源分配网络）来压制噪声，保证芯片供电稳稳当当。这些细节决定了光模块的性能和稳定性，马虎不得。哪怕一个环节出纰漏，信号就可能衰减，误码率也会上来。

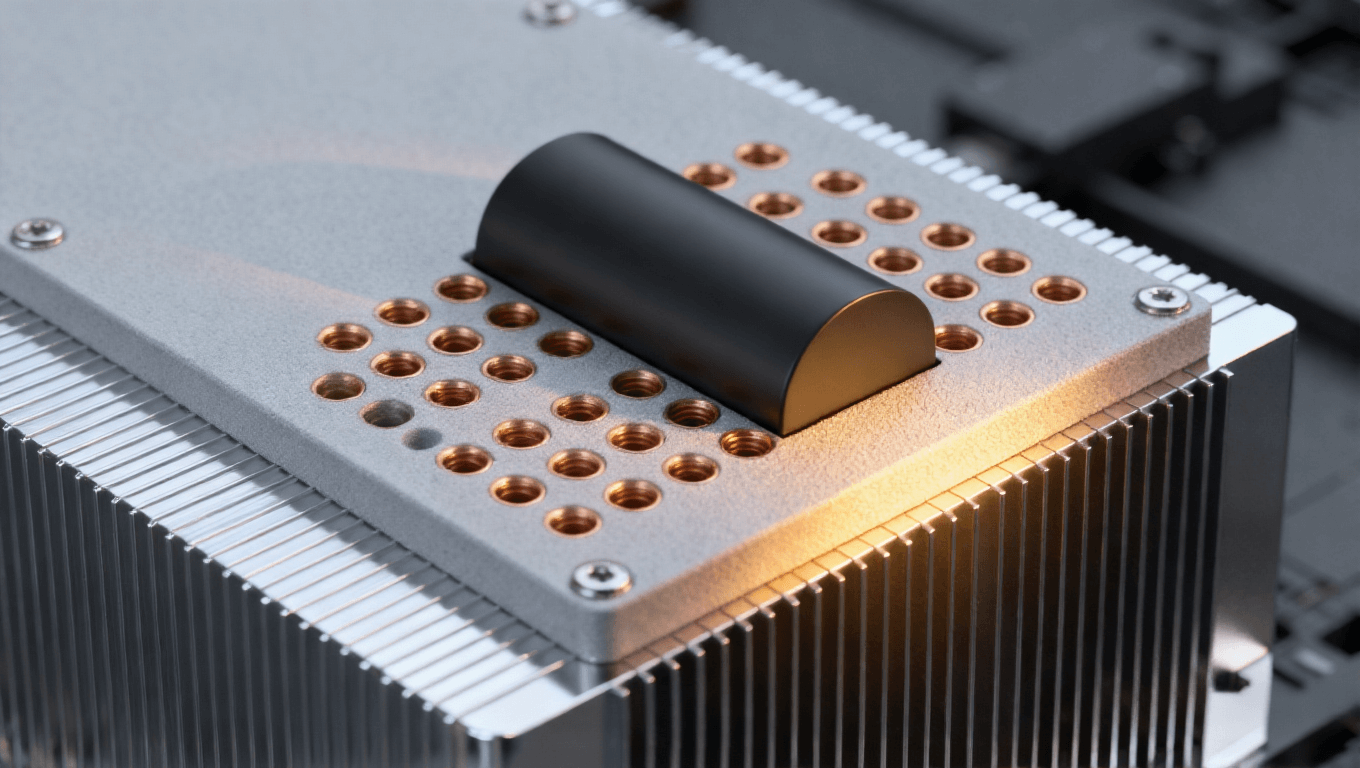

再说热管理。高速运行时，光模块里的激光器和驱动芯片会冒出不少热量。散热搞不好，性能就掉队，严重的还可能烧坏芯片。所以，设计时要把热管理方案做到位。有的用高导热的金属基板，或者是加了陶瓷的FR-4材料；有的在PCB上关键部位打散热孔、加热沉。做项目的时候，很多人会用FloTHERM这类热仿真软件，提前算算哪里热得厉害，怎么布局最合理。有些高端光模块，甚至会用上嵌入式热管、液冷这种“黑科技”，专门应对高功率密度的场景。还有一个点不能忘：热膨胀系数（CTE）匹配。不同材料如果膨胀不一样，焊点容易裂，可靠性就成问题。只有把热设计和材料搭配好，光模块PCB才能在恶劣环境下长时间稳定运行。

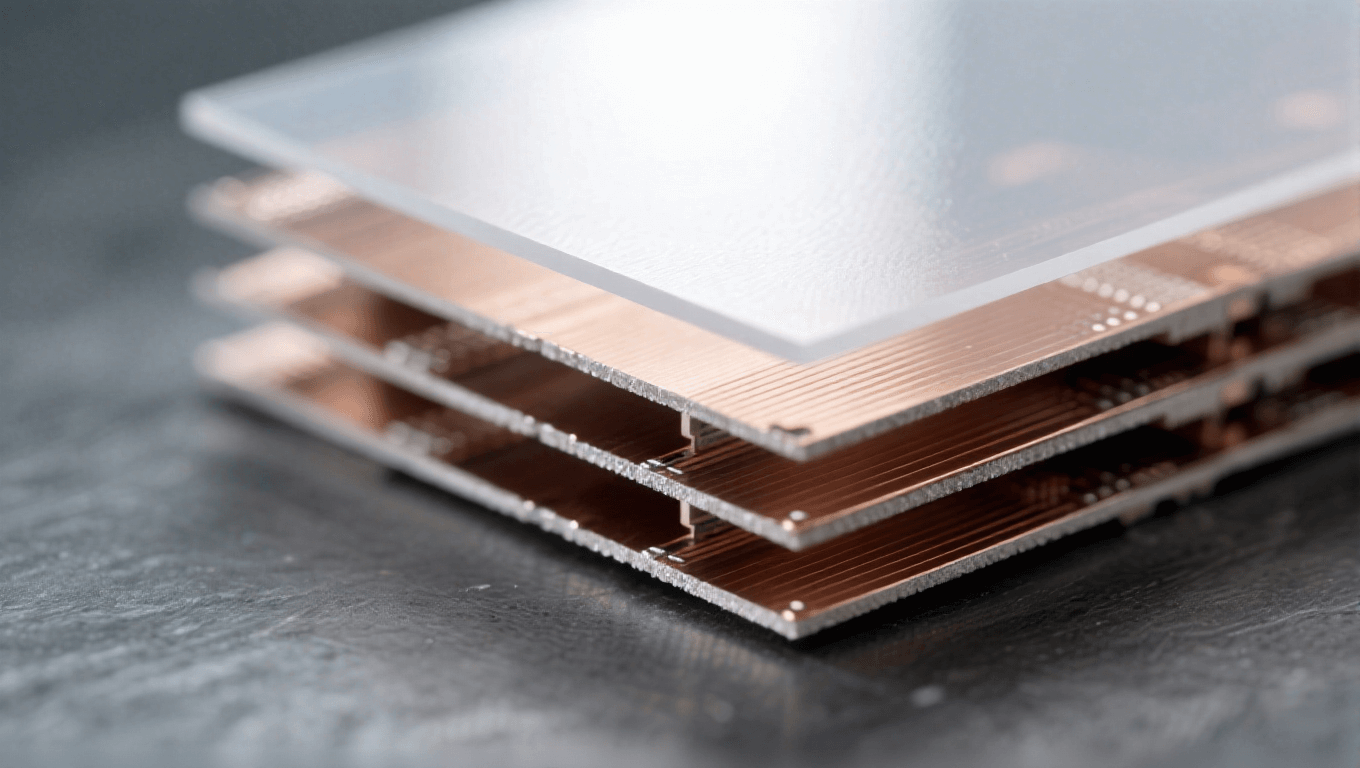

材料怎么选，对光模块PCB的性能影响特别大。做高速板，要求基材要低介电常数（Dk）、低损耗因子（Df），这样信号不容易衰减也不容易延迟。常用的材料像Rogers的RO4000、松下的MEGTRON，这些在10GHz以上依然表现很稳。铜箔表面处理也不能马虎，反转铜箔、低轮廓铜箔有助于降低插入损耗。多层板的话，介电层厚度和一致性必须好，层压工艺要精密。比如100G光模块，常见8~12层结构，内层负责信号，外层装器件、散热。材料的热稳定性也重要，回流焊时高温下材料不能变形。选材和测试做扎实，光模块PCB才能有更高带宽、更低误码率，满足大数据时代的要求。

制造工艺直接决定光模块PCB能不能上高性能。现在用的都是激光钻孔、直接成像（DI）这些精密工艺，线路宽度/间距小于50微米才行，才能满足高密度互连。层压的时候，压力、温度控制必须精准，真空层压机能让各层结合得更紧密。表面处理上，ENIG、ENEPIG这些工艺用得多，不仅让焊接更平整，还防止氧化。组装环节，贴片、回流焊都要精确，光器件如TOSA、ROSA的位置偏了，光路就全乱。测试阶段有AOI（自动光学检测）、飞针测试，查电气连接和外观。整个流程管控到位，良品率才能上来，成本能降下去，量产也更快。

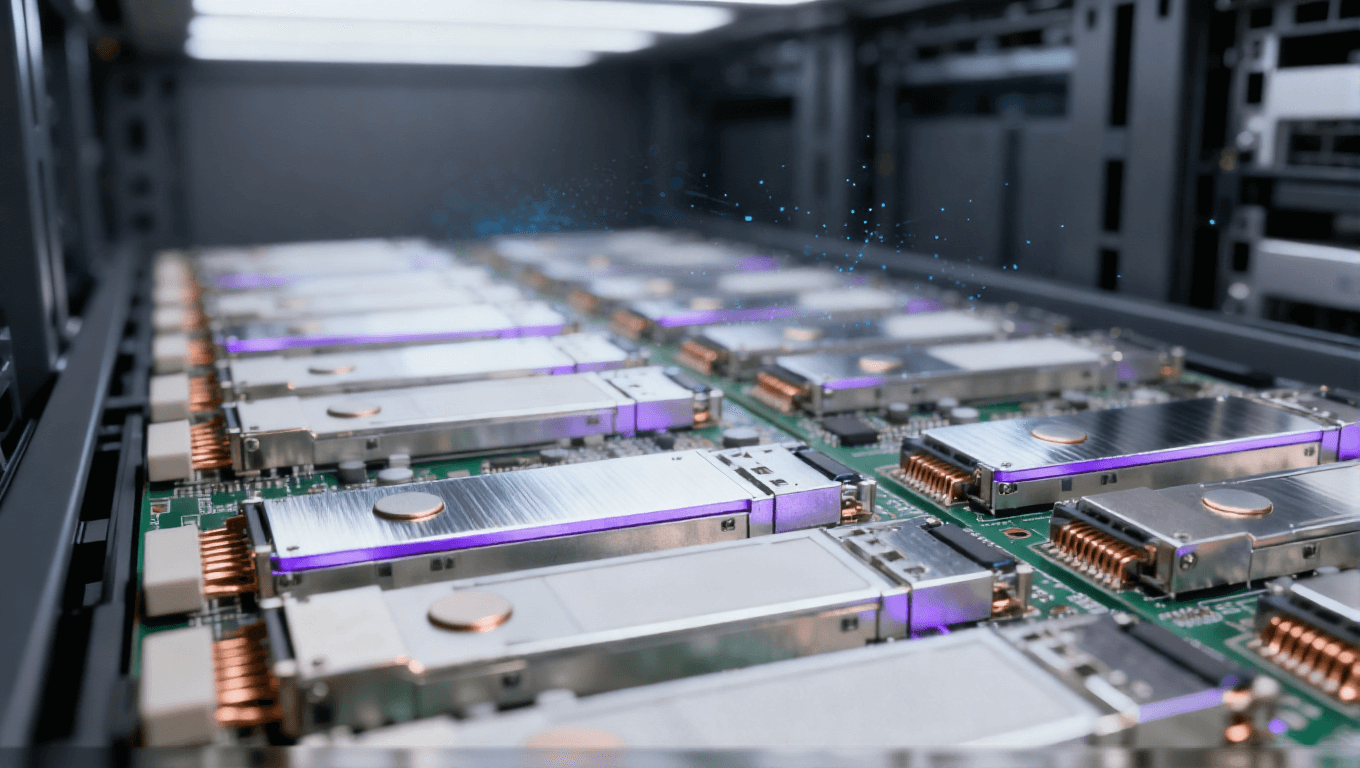

现在，光模块PCB的应用场景越来越多元。数据中心是最大市场，400G、800G光模块成了主流，对PCB速度和功耗要求极高。像叶脊网络这种架构，对端口密度、延迟也有很高要求，数据交换量巨大。5G网络用的前传、回传光模块，还要能适应户外复杂温度和电磁环境。消费电子，比如VR/AR设备也在用光模块，对PCB的小型化、轻量化要求更苛刻。最近的趋势是，硅光技术和光模块PCB结合更紧密，通过光子集成电路（PIC）提升集成度。未来，随着AI、物联网的爆发，光模块PCB只会越来越快、越来越便宜、越来越环保，比如用可回收材料、绿色制造流程。

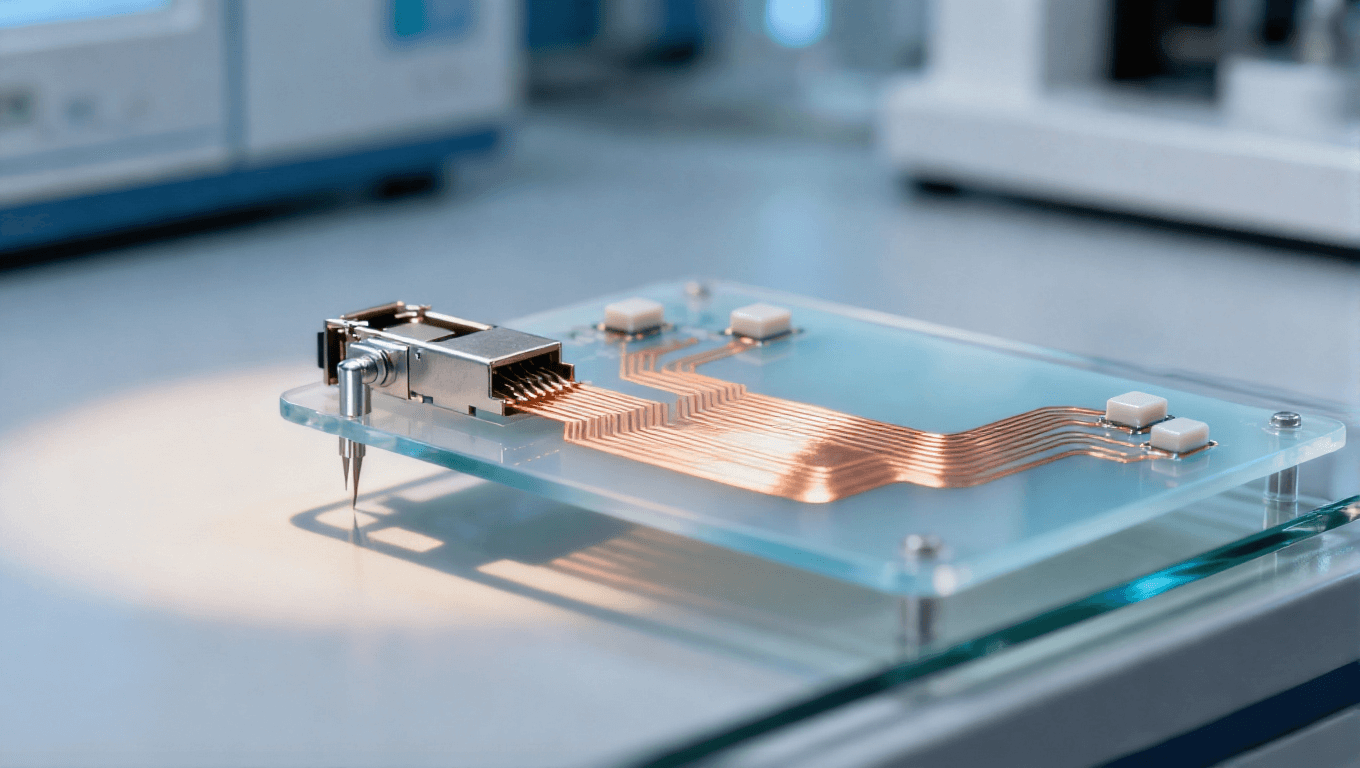

测试和验证，是保证光模块PCB可靠性的最后一道关。信号完整性测试要用TDR（时域反射计）、VNA（矢量网络分析仪）这些设备，看阻抗一致不一致，S参数合不合格。比如25G光模块，插入损耗要压在-3dB以内，回波损耗得好于-15dB。热测试用红外热像仪监控温度分布，芯片结温不能超标。可靠性测试包括温度循环、振动、湿热老化，模拟实际环境。还有眼图测试，直接看信号质量，测抖动和噪声容限，评估系统性能。这些测试能早期发现问题，避免现场故障。行业标准如IEEE 802.3、MSA也给了完善的测试指南，方便制造商实现兼容和一致。

未来，光模块PCB技术还会继续进化。比如共封装光学（CPO），直接把光引擎集成在PCB上，电互连长度变短，能效更高。新材料像氮化镓（GaN）、碳纳米管，可能会被引入，进一步提升频率响应和散热。AI驱动的自动化设计也开始出现，用机器学习优化布局和参数。环保要求也越来越高，比如水基清洗、无铅工艺逐渐普及。总的来看，光模块PCB作为光通信的基石，它的每一次创新，都会推动整个数字世界向前迈一步。

说到底，光模块PCB在光通信领域占据着不可替代的位置。它的技术进步，直接决定了网络速度和可靠性。只要我们不断优化设计、材料和工艺，光模块就会变得更高效、更紧凑，持续为全球数字化转型提供坚实的后盾。
