在今天的电子设备里，电路板（PCB）几乎就是整个系统的心脏。它的动态特性，说白了，就是它在各种“折腾”下的表现，这直接关系到产品能不能稳定、可靠地工作。现在电子产品越来越追求高频、高速、高密度，电路板在复杂环境下怎么表现，已经成了设计和制造时必须重点关注的问题。动态特性测试可不只是老掉牙的机械振动分析，现在还得看热循环、信号完整性、电源稳定性等等，光靠一招鲜肯定不够，得用综合的测试手段和更先进的工具。接下来，我会详细聊聊电路板动态特性测试的原理、关键技术、实战案例和未来趋势，给电子工程师和质控人员一个全面的技术参考。

一、电路板动态特性测试的重要性和基础理论

所谓电路板动态特性，其实就是它在各种变化环境下的反应，包括机械、热和电气三个方面。这些特性决定了产品能撑多久、靠不靠谱。

理论上讲，电路板动态特性涉及振动理论、热力学、电磁场理论，还有材料科学。机械方面，电路板可以看作多自由度振动系统，用模态分析、频响分析这些办法来搞清楚它怎么抖。热方面，热传导、对流、辐射这些过程决定了温度变化下电路板的命运。电气方面，得靠传输线理论、电磁兼容性原理分析信号完整性。

动态特性测试的重要性体现在好几个环节。刚开始设计时，动态测试能验证仿真模型靠不靠谱，帮你优化布局和结构。制造环节，测试是质量控制的利器，保证产品符合设计要求。用的时候，定期测测还能发现苗头不对，提前维修，避免大故障。

现在电子产品越来越小、越来越轻，电路板的功率密度也跟着升，工作环境也“花样”更多。这对动态特性测试提出了更高要求。比如说，汽车电子的电路板要撑得住大温差、大振动；航空航天的更极端，要在各种极限条件下也不掉链子；5G设备得保证高频信号的完整性。都离不开动态特性测试。

二、电路板机械动态特性测试方法和技术

机械动态特性测试主要是看电路板在振动、冲击和机械应力下的表现，也是保证结构可靠性的关键。

振动测试

振动测试基本分两种：正弦振动和随机振动。正弦振动测试就是让电路板在某个频率下抖一抖，找共振点和薄弱环节。测试时把板子固定好，用预定频率扫一遍，同时用加速度传感器盯着关键部位的反应。随机振动模拟的是现实环境的“乱抖”，更贴近实际。

现在的振动测试系统一般都用多通道采集加上专业分析软件，能实时监测参数，自动出报告。高级一点的还能多轴同时激励，更真实地模拟复杂环境。测试时要特别关注共振频率、阻尼比、模态振型这些参数，这些直接影响抗振能力。

冲击测试

冲击测试主要是看电路板能不能扛得住突如其来的“暴击”。常用的有半正弦波、锯齿波、梯形波冲击。测试时用冲击台给板子来一下，记录下冲击响应谱。

这里重点看峰值加速度、冲击持续时间、恢复特性。比如手机、平板这些便携设备，电路板必须抗摔，冲击测试就得模拟真实跌落。

疲劳测试

疲劳测试就是让电路板反复受力，看它能撑多久。方法有等幅疲劳和谱载疲劳，后者更接近真实工况。测试时要盯着刚度退化、裂纹扩展这些指标，还得建寿命预测模型。

现在的疲劳测试设备常配在线监测装置，能实时追踪损伤进展。结合有限元分析和实验数据，工程师能更准地预判寿命，对薄弱环节有针对性优化。

三、电路板热动态特性测试与分析

热动态特性测试主要看电路板在温度变化下的表现，比如导热性、热膨胀和温度循环耐久性。

温度循环测试

做温度循环测试时，把电路板放进温箱，按预设温度曲线循环加热和冷却。测试参数包括温度范围、升温速率、保温时间，得根据实际应用场景设定。

测试时用热电偶或红外热像仪监控不同部位的温度分布，特别要看温度梯度大的地方。用应变计测热应力引起的变形，评估热机械可靠性。现在的温度循环测试系统都能自动控制和记录数据，效率高，误差小。

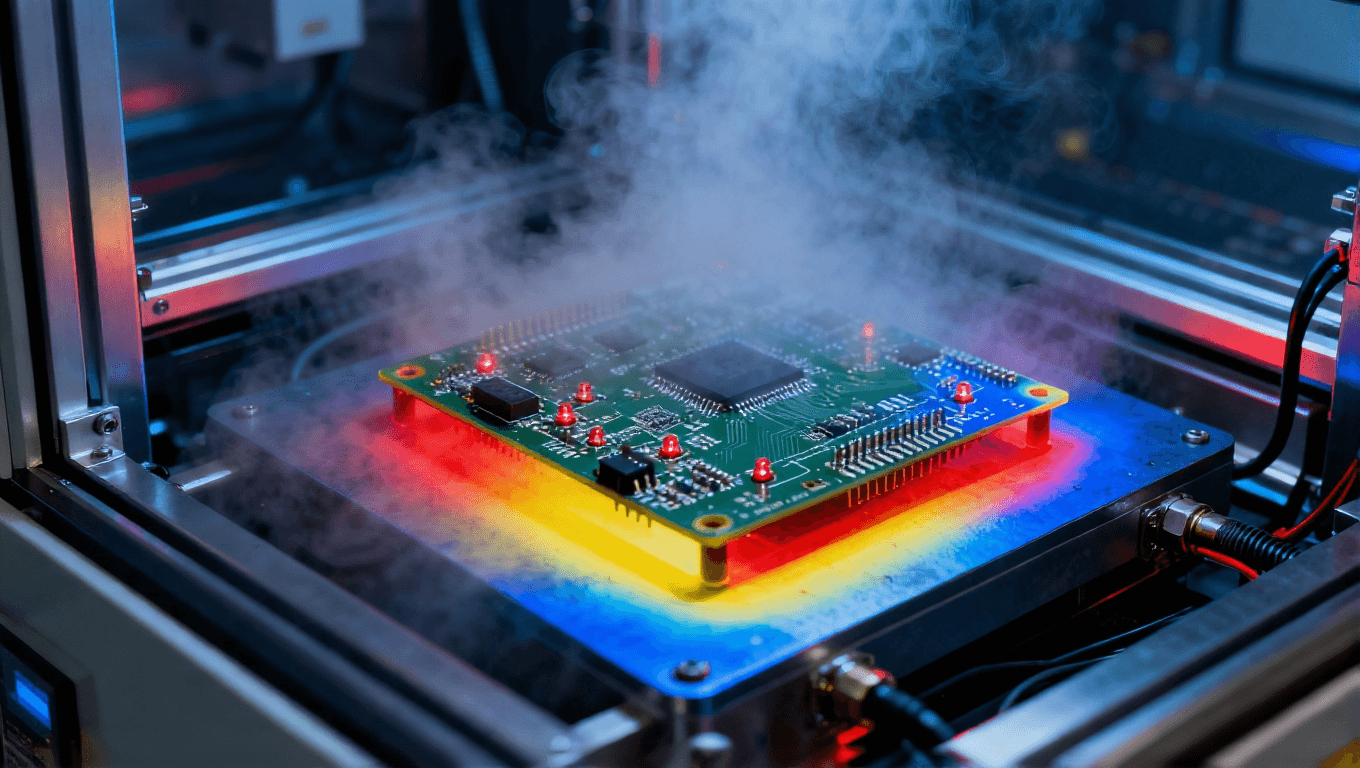

热冲击测试

热冲击测试是温度循环的加强版，温度变化更快，比如电路板在冷热温箱之间迅速转移，或者用液体介质实现快速温差。这种方法能迅速暴露材料界面的问题，比如焊点、分层风险。

这里得关注热膨胀系数匹配、界面结合强度等参数。失效分析用SEM和能谱分析，查清原因，为材料和工艺优化提供依据。

热传导性能测试

热传导性能测试主要看板子的散热能力，尤其对高功率密度电路板特别重要。方法有稳态法和瞬态法，分别测热阻和热物性参数。

现在用得多的还有红外热成像、热反射测量这些非接触式测试，能获取全面的温度场信息，帮助优化散热设计，保证电路板在额定功率下不发烫。

四、电路板电气动态特性测试技术

电气动态特性测试，主要关心电路板在动态条件下的电气性能，包括信号完整性、电源完整性和电磁兼容性。

信号完整性测试

信号完整性测试关注高频信号在电路板上传输的质量。常见方法有眼图、时域反射计和矢量网络分析。眼图能直观看到时序抖动、噪声容限；时域反射计定位阻抗不连续，分析反射和串扰。

现在的测试一般用高速示波器、网络分析仪，再加上仿真软件，建立完整信道模型。测试时要盯着上升时间、过冲、下冲、振铃这些信号细节，保证时序要求。

电源完整性测试

电源完整性主要看电源分配网络的表现，包括直流压降、交流阻抗和噪声。直流压降测导电性，交流阻抗用网络分析仪测，保证目标频率下阻抗够低。

测试时要特别注意电源噪声、地弹效应、同步开关噪声等。多探头同步测量技术能同时采多个点，数据更全面。

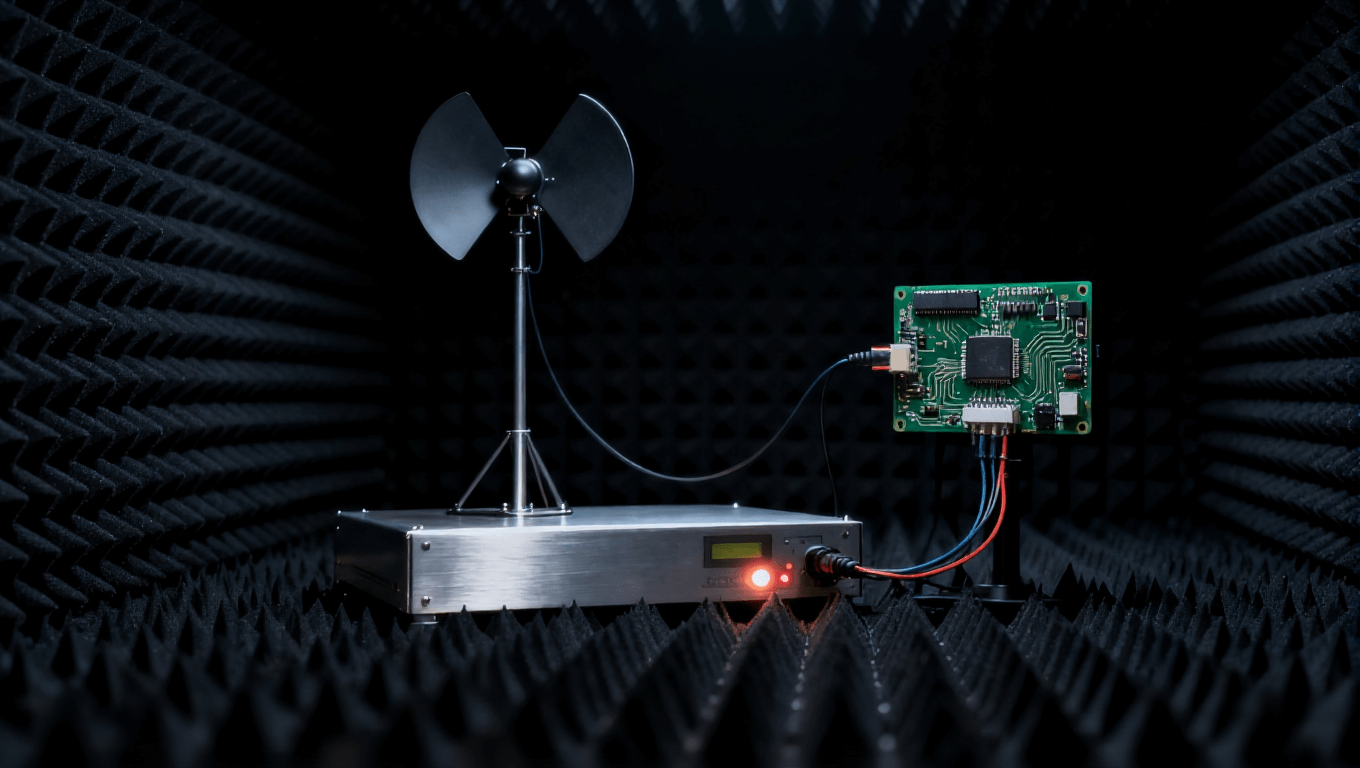

电磁兼容性测试

电磁兼容性测试主要看电路板的电磁发射和抗干扰能力，包括传导发射、辐射发射和抗扰度。传导发射测的是电源线、信号线的电磁噪声；辐射发射关注空间电磁能量。

抗扰度测试像静电放电、电快速脉冲、浪涌这些，验证电路板在恶劣环境下是否还能正常工作。测试通常在屏蔽暗室做，用专业天线和接收机，保证测试结果靠谱。

五、综合测试案例和行业应用

举几个实际案例，看电路板动态特性测试到底怎么落地。

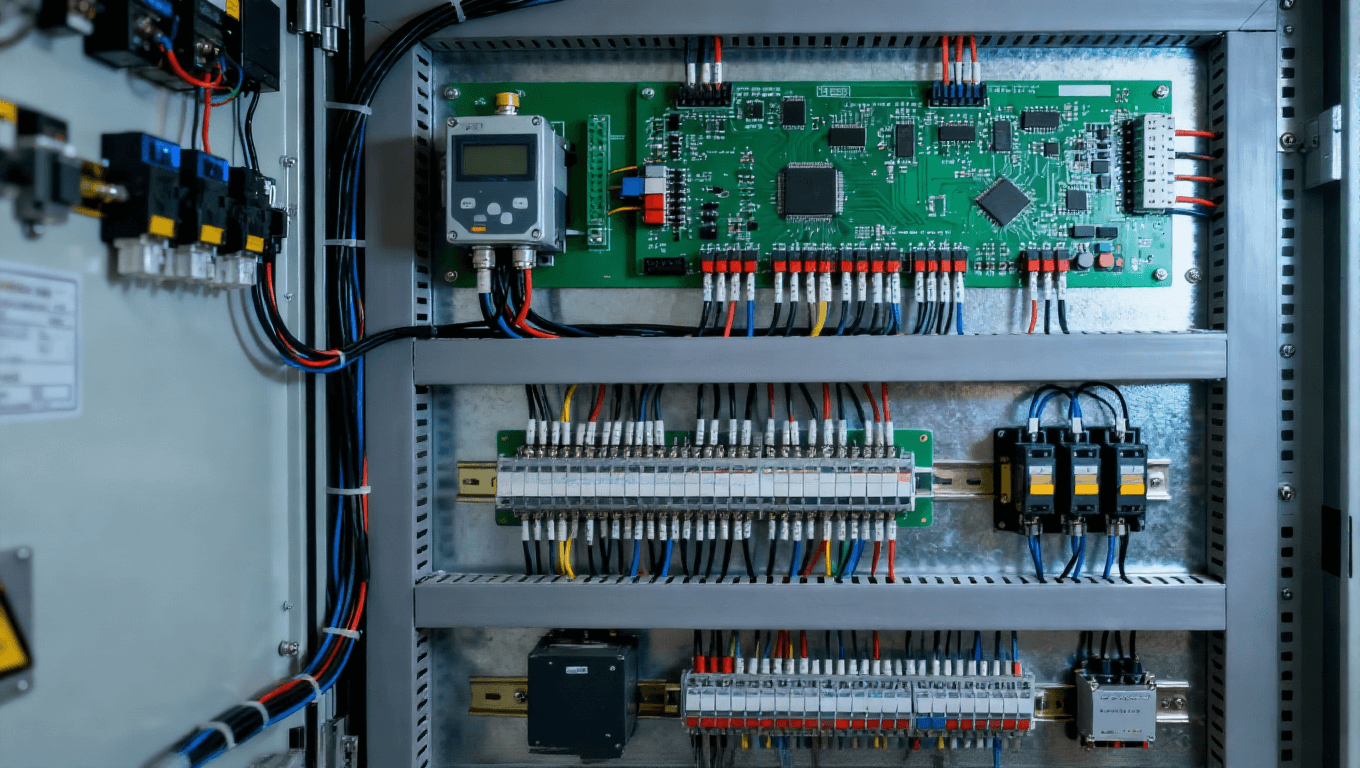

工业控制系统案例

某工业设备制造商发现，新产品电路板在振动环境下老出故障。经过动态特性测试，发现125Hz有共振点，导致焊点开裂。最后他们改进了安装结构，加了加强筋和阻尼材料，电路板通过了振动测试，故障率大幅下降。

这里用到了模态测试和频率响应分析，多通道采集系统记录了振动下的动态反应，通过实验模态分析，找准了共振点，为结构优化提供了依据。

汽车电子案例

某汽车电子供应商开发发动机控制单元时，遇到高温下可靠性问题。热动态特性测试后发现，温度循环导致基材分层，主要是热膨胀系数不匹配。最后换了高Tg材料，优化散热设计，问题解决。

工程师用红外热像仪监测温度分布，结合有限元分析模拟热应力。对比测试和仿真数据，验证了新方案的有效性，保证了产品在发动机舱恶劣环境下的可靠性。

通信设备案例

某5G基站设备制造商遇到高速信号完整性问题。电气动态特性测试后发现，阻抗不连续和串扰是主因。团队优化布线、层叠设计，加了匹配电阻，信号质量明显提升。

他们用时域反射计、矢量网络分析仪和电磁仿真软件建了精确模型，还开发了自动测试程序，提高测试效率，保证了批量生产一致性。

六、测试数据分析和智能诊断技术

测试技术进步很快，但数据一多，如何挖到有用信息成了新难题。现在常用方法包括统计分析和机器学习。

数据预处理和特征提取

原始数据里噪声、干扰不少，得先处理下，比如数字滤波、异常值检测、数据对齐。特征提取就是把处理过的数据变成有用的参数，比如共振频率、阻尼比、温度梯度、热阻值这些。

现在的测试系统大多带集成的数据预处理功能，自动清洗和提取特征。时频分析、小波变换等信号技术也常用在非平稳信号分析上。

机器学习应用

机器学习给测试诊断带来了新玩法。监督学习可以做故障分类和预测，比如用支持向量机、随机森林识别故障模式。无监督学习（如聚类分析）可以发现异常，实现早期预警。

深度学习在图像识别方面有优势，比如用卷积神经网络分析热像图检测异常热点，或者识别材料微观结构缺陷。

七、未来趋势和挑战

智能化发展

AI和物联网的结合，让测试系统越来越智能。智能传感器能实时监控电路板状态，边缘设备能本地处理数据，云平台则负责大数据存储和分析。这样做能实现持续监测，支持预测性维护和智能决策。

自适应测试也是个趋势，系统能根据实时监测结果自动调整参数，优化过程，提高效率。比如振动测试里，系统自动识别共振频率，重点测试相关频段。

新材料与新工艺的挑战

新材料（如柔性基材、高频材料、导热材料）带来新难题。柔性电路板测试要考虑弯折等特殊情况，传统方法不一定行得通。

新工艺（比如嵌入式元件、3D打印电路）结构更复杂，材料组合更多样，也需要开发专门的测试方法和标准。

标准化和跨学科合作

随着测试技术越来越复杂，标准化工作变得非常重要。国际组织如IPC、JEDEC、IEC都在制定新标准，保证跟得上技术发展。同时，机械、电子、材料、软件等多领域的合作也越来越不可或缺。
