印刷电路板作为电子元器件的母体和信号传输的枢纽，其制造工艺的精密程度直接决定了最终产品的性能与可靠性。传统的PCB制造流程，如湿法化学蚀刻，在应对高密度互连、柔性材料和环保要求时，逐渐显现出其局限性。而激光剥蚀工艺，作为一种高精度、非接触、绿色环保的先进加工技术，正以其独特优势，在PCB加工领域扮演着越来越关键的角色，成为推动行业技术变革的核心驱动力。

一、激光剥蚀工艺原理及其在PCB领域的适配性

激光剥蚀，顾名思义，是利用高能量密度的激光束照射材料表面，使其在极短时间内吸收光能并转化为热能，从而达到熔化、气化或直接升华而实现材料去除的物理过程。在PCB加工中，这一过程的精确控制是实现高质量加工的基础。

当一束经过精密聚焦的激光（常用紫外激光、皮秒激光等）作用于PCB的铜箔、介质层或覆盖膜时，其能量会被选择性吸收。通过精确控制激光的波长、脉冲宽度、重复频率和扫描路径，可以实现在微米甚至亚微米尺度上的精准材料去除，而对周边区域的热影响降至最低（即“冷加工”效果）。

这种技术特性与PCB加工的需求高度契合：  高精度： 现代HDI板的线路宽度与间距已迈向20微米以下，激光束的光斑直径可轻松达到此量级，满足极致精密的加工要求。  柔性化： 激光加工无需物理掩膜，由计算机直接控制，可快速响应设计变更，非常适合小批量、多品种的高附加值产品生产，如芯片封装载板、射频电路等。  非接触性： 激光加工无机械应力，避免了传统机械钻削对脆弱材料（如超薄芯板、柔性基材）的损伤，良品率更高。  环保性： 相比产生大量化学废液的蚀刻工艺，激光剥蚀是纯粹的物理过程，从源头上减少了污染物的产生，符合绿色制造趋势。

二、激光剥蚀工艺在PCB加工中的核心应用场景

激光剥蚀技术在PCB制造的全流程中均有重要应用，以下是几个最为关键和典型的场景：

1. 内层线路图形形成（激光直接成像与剥蚀） 这是激光剥蚀工艺最具革命性的应用之一。传统工艺需要在铜箔上压贴干膜，然后通过紫外光曝光、显影形成抗蚀图形，再用化学药水蚀刻掉未被保护的铜。而先进的激光直写技术可以合二为一：首先，使用低功率激光进行直接成像，在特殊涂层上形成图形；随后，无需化学蚀刻，直接采用更高功率的激光束，依据图形路径对裸露的铜箔进行选择性剥蚀，直接形成精密的电路图案。这种方法省去了显影、蚀刻、退膜等多道工序，大大缩短了流程，减少了误差积累，尤其适用于线宽/线距小于50微米的高精度板制造。

2. HDI板与IC载板的微孔、盲孔加工 高密度互连是高端电子产品的必然要求，而微孔是实现层间互连的关键。对于直径小于100微米，尤其是50微米以下的微孔，机械钻头易断钻、成本高，且孔壁质量不理想。紫外激光剥蚀系统成为最佳选择。激光能以极高的频率脉冲，快速、干净地烧蚀掉环氧树脂、玻璃纤维或聚酰亚胺等介质材料，形成孔壁光滑、形状规则的微孔。这对于提升信号完整性、保证可靠性至关重要。在芯片封装载板中，激光加工的微孔密度极高，是先进封装技术不可或缺的一环。

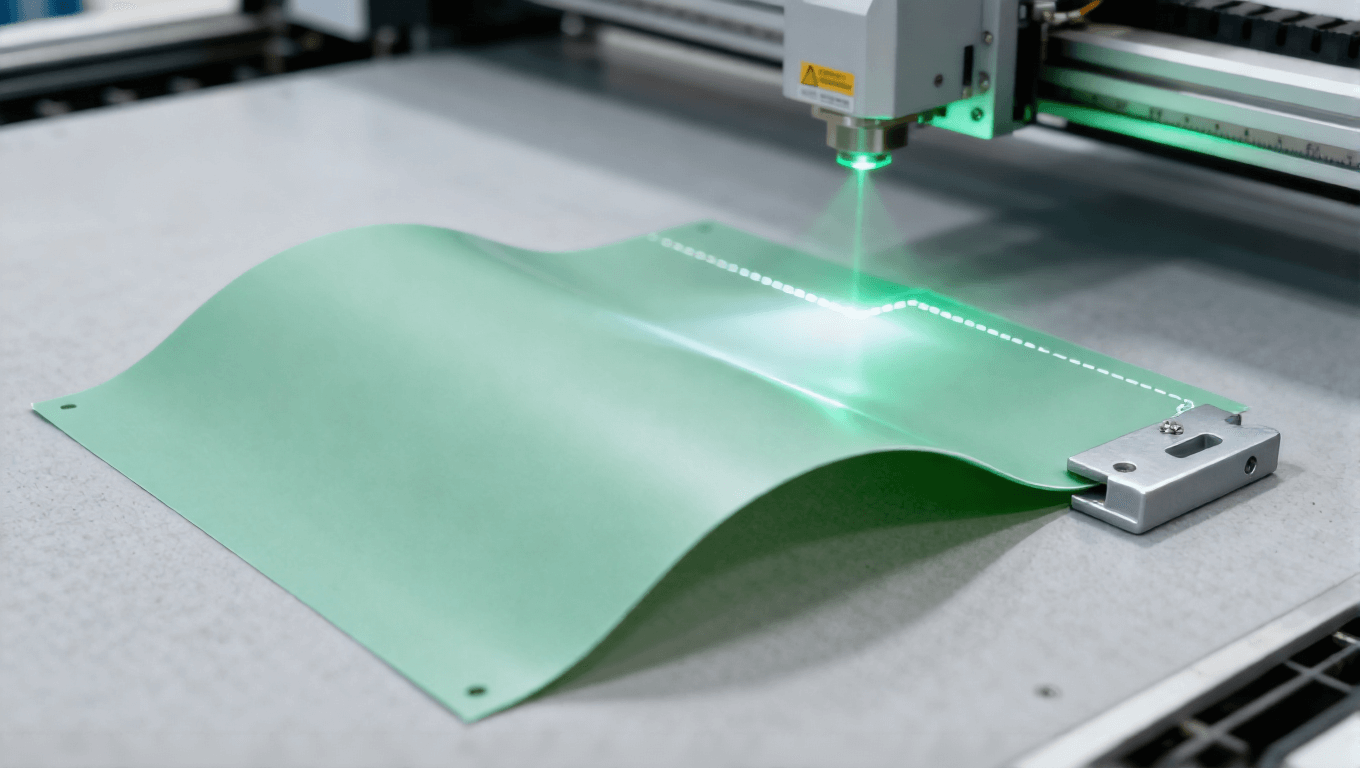

3. 柔性电路板与软硬结合板的加工 FPC及其与PCB结合的软硬结合板，因其可弯曲的特性，无法承受传统的机械冲压。激光剥蚀成为其外形轮廓切割、开窗开口以及覆盖膜开路的唯一高效方法。通过调整激光参数，可以一次性完成多层柔性材料的精密切割，且边缘整齐无毛刺，无应力损伤。同时，激光也可用于精细修整FPC上的焊盘，去除多余的覆盖膜，精度远超机械刀具。

4. 阻焊开窗与选择性表面处理 在阻焊工序后，对于某些特定区域（如高压元器件的散热区、金手指连接区），需要将阻焊层去除。激光剥蚀可以精准地烧掉指定区域的阻焊油墨，露出下方的焊盘或铜面，窗口边缘清晰陡直，位置精度极高。同样，在需要进行选择性沉金、沉锡等表面处理前，也可用激光去除特定区域的涂覆层，实现精细化处理。

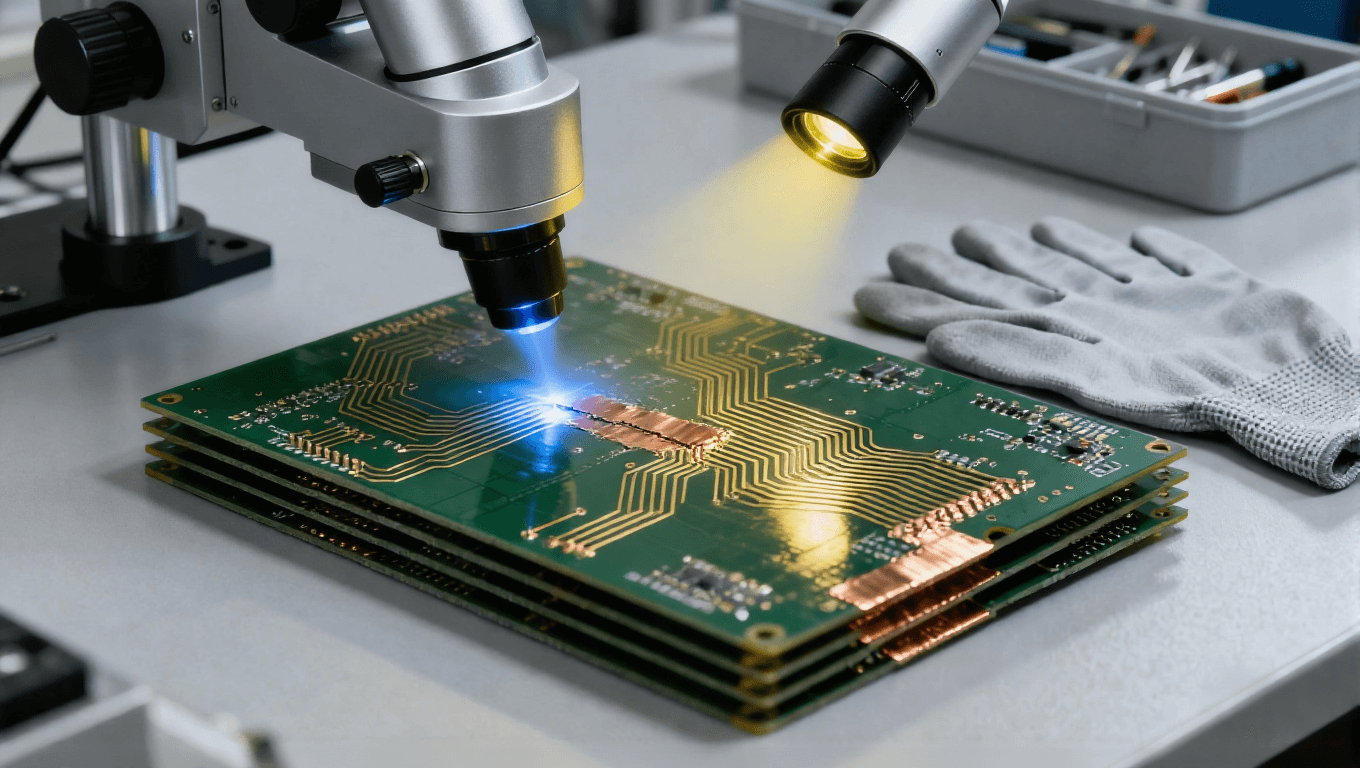

5. 原型打样与缺陷修复 对于PCB研发阶段的快速打样，激光剥蚀无需制版，可直接根据CAD数据加工，极大缩短了样品制作周期。此外，在生产中发现的线路短路、导线过宽等缺陷，可以用激光进行微米级修调，精确切除多余的铜，挽救昂贵的多层板，降低报废成本。

三、激光剥蚀工艺的优势、挑战与应对策略

核心优势总结：  极致精度： 轻松实现微米级加工，满足HDI和封装技术要求。  流程简化： 激光直写等技术减少了传统工序，提高了生产效率与灵活性。  材料适应性广： 无论是硬板、软板还是特殊陶瓷基板，激光都能有效加工。  提升良率与可靠性： 非接触加工减少损伤，光滑的孔壁和线路边缘有利于信号传输和长期可靠性。  绿色制造： 大幅减少化学废液排放，环境友好。

激光剥蚀工艺已经不再是PCB制造中一个可选的辅助手段，而是迈向高端制造的必由之路。它以其无与伦比的精度、灵活性和环保优势，正在深刻重塑PCB行业的制造格局。从智能手机的主板到自动驾驶的雷达系统，从可穿戴设备的柔性电路到高性能计算服务器的载板，背后都有激光剥蚀技术的默默贡献。了解更多详情欢迎联系IPCB爱彼电路技术团队
