一、DIP 封装的定义与历史背景

DIP（Dual In-line Package） 是一种经典的集成电路封装形式，其特点是引脚从封装体两侧平行引出，可直接插入 PCB 板的通孔中焊接。诞生于 1960 年代，曾是微处理器（如 Intel 8086）、内存芯片和基础逻辑器件的主流封装方式。其标准化设计（引脚间距 2.54mm）极大推动了早期电子设备的模块化生产。

二、结构特点与技术原理

1. 物理结构

◦ 封装体通常为黑色环氧树脂或陶瓷材质，引脚为铜合金镀锡，数量从 8 脚至 64 脚不等。

◦ 引脚编号规则：缺口标记为 1 号脚，逆时针顺序排列（关键防误插设计）。

1. 工艺优势

◦ 手工焊接友好：引脚粗壮且间距大，维修更换便捷。

◦ 抗机械应力强：通孔焊接使引脚与 PCB 结合牢固，适用于工业震动环境。

◦ 散热性能佳：陶瓷 DIP 封装可承载高功率器件（如军用级 IC）。

三、典型应用场景与案例

注：尽管表面贴装技术（SMT）已成主流，DIP 仍在特定领域保持生命力。

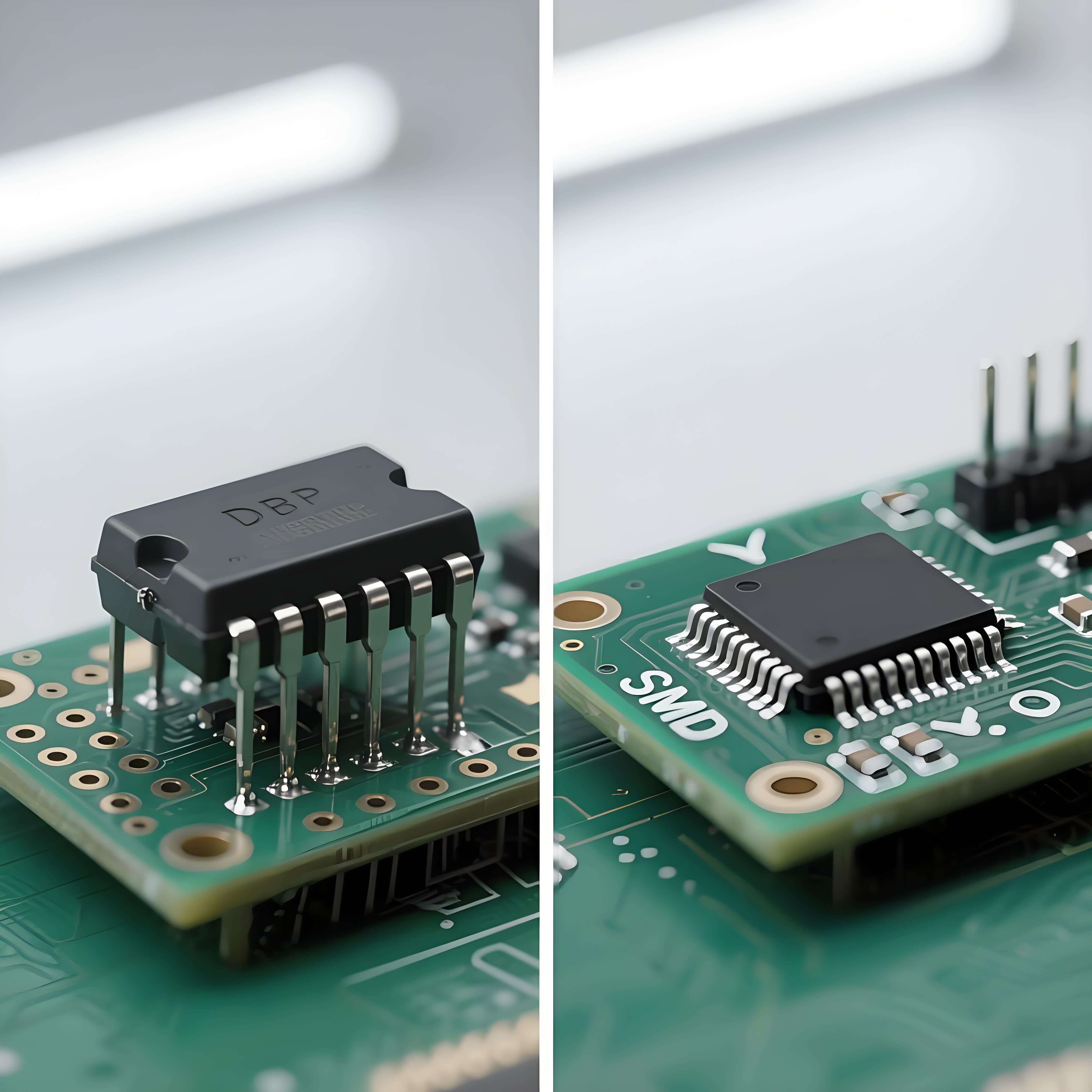

四、DIP vs 现代封装技术对比

• 劣势分析：

◦ 体积大，功率密度低 → 不适用智能手机等微型设备。

◦ 手工焊接效率低 → 批量生产成本高于 SMT 自动化贴装。

• 优势坚守：

◦ 原型验证灵活性高 → 工程师可快速更换芯片调试。

◦ 维修兼容性极佳 → 老旧设备维护仍依赖 DIP 库存。

五、技术演进与未来趋势

1. 衍生封装形式：

◦ SIP（单列直插封装）：简化版 DIP，用于低引脚数器件。

◦ ZIP（锯齿状直插封装）：引脚错位排列以提升密度。

1. 跨界融合创新：

◦ 现代混合封装模块（如车规级传感器）将 DIP 与 SMT 基板结合，兼顾可靠性与集成度。

结语

DIP 封装是电子工业史的 “活化石”，其设计哲学仍在影响现代封装技术。理解其技术本质，有助于工程师在创新与可靠性间找到平衡。如需了解更多欢迎联系爱彼电路（IPCB）技术团队
