Protel 99 SE 导出gerber文件的方法
2019-06-21
浏览次数:564
作者:
分享到:

目前PCB layout工程师中有很多的人使用Protel 系列的软件来设计PCB,PCB设计完成后交给PCB厂家加工生产出线路板,但是一些比严谨的PCB厂家为了防止出错从而要求客户提供Gerber文件,这时候很多layout工程师不知道怎样将PCB 设计文件转换成Gerber文件,因此在这教大家如何将PCB设计文件正确的转换成Gerber文件。
1:首先用Protel 99 SE打开要导出Gerber文件的PCB设计文件,选择菜单File--CAM Manager子菜单


2 : 待出现Output Wizard 对话框后选择下一步。


此处继续下一步

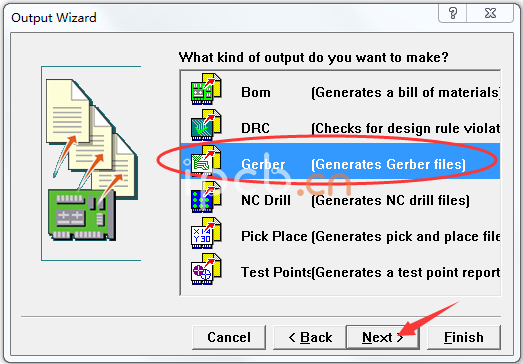

出现此对话框后,注意要选择Gerber (generates gerber files),继续下一步。


以下两个对话框还要继续下一步,不用做任何动作。



2:进入文件格式选择,选中单位中的英制(inches)及 2:5格式( 其实这里选择哪一种都无所谓但是因为PCB厂商的光绘机大都是默认2:5的格式及英制,为了减少误差建议选择以下单位及比例)之后再下一步。


3:到这一步后,在这里面是选择要导出的层,建议所有层都输出。(注意:Mirror这个复选
框不要打钩,因为打钩输出的资料是镜像的,有时会导致线路板厂把板的各层给做反了!)


以下为默认选项,不用管继续下一步。

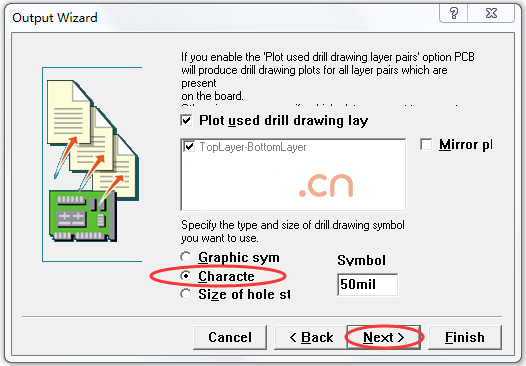

4:出现此对话框,此处有三个选项应该注意,Graphic sym , Characte及Size of hole 。
Graphic sym    指分孔图中以符号表示
Characte     指分孔图中以字母表示
Size of hole    指分孔图中以孔径大小表示
 建议选择Characte分孔图中以字母表示
其它选项默认不用动,

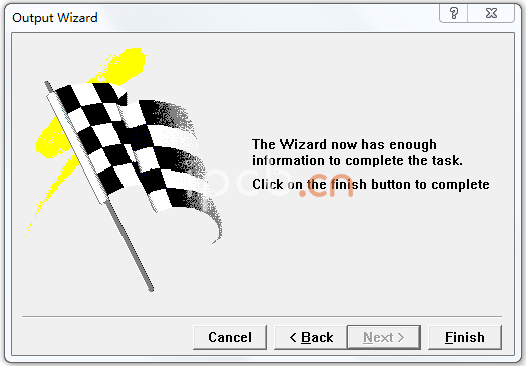

以下三对话框,都继续下一步







6:出现NC Drill setup 对话框,在这里我们设置钻孔文件的坐标格式及单位(最好跟之前转Gerber 的一样(Inches  2:5  Supperss trailing zero ),以免造成太大的误差


7:以上步骤完成之后Gerber已经生成,下面我们来导出Gerber了,在菜单Tools> Preferences选择导出的路径。
