微波高频厂家对滤波器的深度解析
2020-12-29
浏览次数:214
分享到:

滤波器是射频系统中必必需的关键器件之一,主要是用来作频率挑选----让需求的频率信号经过而反射不必的干扰频率信号。
经典的滤波器应用实际的例子是收缴机或发射机前端,如图1、图2所示:

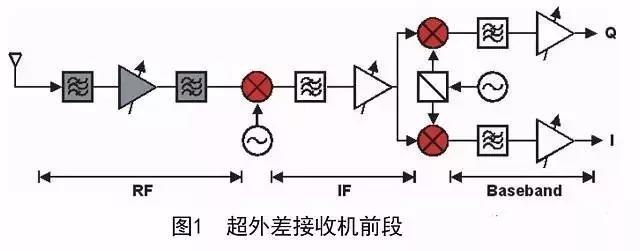

图1 超外差接收机前段


从图1中可以看见,滤波器广泛应用在收缴机中的射频、中频以及基带局部。固然对这数码技术的进展,认为合适而使用数码滤波器有代替基带局部甚至于中频局部的摹拟滤波器,但射频局部的滤波器任然不可以代替。因为这个,滤波器是射频系统中必必需的关键性器件之一。
滤波器的分类有众多种办法。例如:
按频率挑选的特别的性质可以分为:低通、高通、带通、带阻滤波器等;
按成功实现形式可以分为:LC滤波器、声外表波/体引起听觉的振动波滤波器、螺旋滤波器、媒介滤波器、体腔滤波器、高温超导滤波器、最简单的面结构滤波器
按不一样的频率响应函数可以分为:切比雪夫、意义广泛切比雪夫、巴特沃斯、高斯、贝塞尔函数、鸭子蛋圆函数等。
对于不一样的滤波器分类,主要是从不一样的滤波器特别的性质需要来描写滤波器的不一样特点标志。
滤波器的这种很多分类办法所描写的滤波器不一样的很多特点标志,集中表现出来出了实际工程应用中对滤波器的需要是需求综合考虑的,也就是说对于用户需要来做预设时,需求综合思索问题用户需要。
滤波器挑选时,首先需求确认的就是应当运用低通、高通、带通仍然带阻的滤波器。
下边首先绍介一下子按频率挑选的特别的性质分类的高通、低通、带通以及带阻的频率响应特别的性质及其效用。

巴特沃斯切比雪夫带通滤波器

巴特沃斯切比雪夫带通滤波器

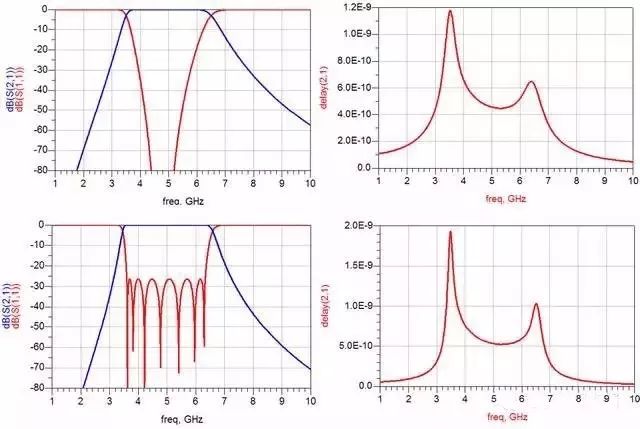

巴特沃斯切比雪夫带通滤波器

巴特沃斯切比雪夫高通滤波器

巴特沃斯切比雪夫高通滤波器
最常用的滤波器是低通跟带通。低通在混频器局部的镜像制约、频率源局部的谐波制约等有广泛应用。带通在收缴机前端信号挑选、发射机功放后杂散制约、频率源杂散制约等方面广泛运用。
滤波器在微波射频系统中广泛应用,作为一功能性器件,定然有其对应的电性能指标用于描写系统对该器件的性能需要。
对应不一样的应用途合,对滤波器某些电器性能特别的性质有不一样的要求。
描写滤波器电性能技术指标有:
阶数(级数)
完全带宽/相对带宽
截至频率
驻波
带外制约
纹波
伤耗
通带没有凹凸度
相位线性度
完全群时延
群时延撩动
功率容积
相位完全一样性
幅度完全一样性
办公温度范围
下边对滤波器这些个电性能指标作逐个诠释。
阶数(级数):对于高通和低通滤波器来讲,阶数就是滤波器触电容、电感的个数全体。对于带通滤波器来讲,阶数是并联谐振器的总额;对于带阻滤波器来讲,阶数是串连谐振器与并联谐振器的总额。
完全带宽/相对带宽:该指标一般用于带通滤波器,表征可以经过滤波器的信号频率范围,表现出来滤波器的频率挑选。相对带宽是完全带宽与核心频率的百分率。

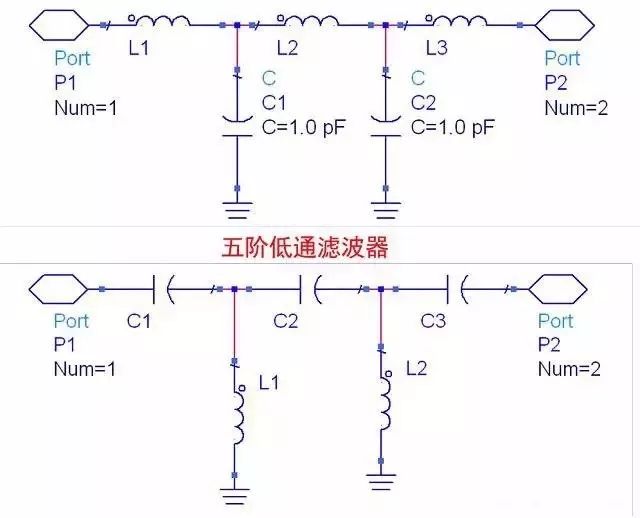

五阶低通滤波器

五阶高通滤波器
截至频率:截至频率一般用于高通跟低通滤波器。对于低通滤波器截至表征滤波器无上能经过的频率范围;对于高通滤波器,截至频率表征滤波器最能力低下经过的频率范围。
驻波:即矢网测得的S11,表达滤波器端口阻抗与系统所需阻抗的般配程度。表达输入信号有若干未能进入了滤波器而被反射回输入端。

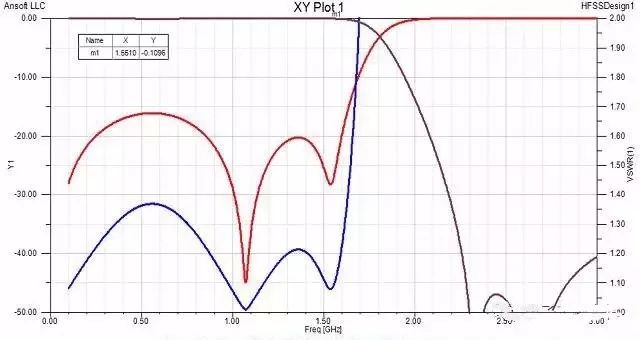

九阶低通滤波器仿真曲线

九阶低通滤波器仿真曲线
伤耗:伤耗表达信号经过滤波器后亏损的能+羭縷,也就是滤波器耗费的能+羭縷。
通带没有凹凸度:滤波器通带范围内伤耗最大值与伤耗最小值之差的完全值。表征滤波器对不一样频率信号的能+羭縷耗费的差别。
带外制约:滤波器通带频率范围之外的“衰减量”。表征滤波器对不必的频率信号的挑选有经验。
纹波:滤波器通带内S21曲线起落的波峰与波谷之间的差值。
相位线性度:滤波器通带频率范围内相位与一条与核心频率时延对等的传道输送线之间的相位差值。表征滤波器的分散色光特别的性质。
完全群时延:滤波器通带范围内信号从输入端口传道输送至输出端口所用的时间。
群时延撩动:滤波器通带范围内完全群时延最大值与最小值之差。表征滤波器的分散色光特别的性质。
功率容积:可以输入滤波器的通带信号的最大功率。
相位完全一样性:同一指标同一批次不一样滤波器之间的传道输送信号相位的差值。表征批次滤波器之间的区别(完全一样性)。
幅度完全一样性:同一指标同一批次不一样滤波器之间的传道输送信号伤耗的差值。表征批次滤波器之间的区别(完全一样性)。
相位线性度:滤波器通带频率范围内相位与一条与核心频率时延对等的传道输送线之间的相位差值。表征滤波器的分散色光特别的性质。
完全群时延:滤波器通带范围内信号从输入端口传道输送至输出端口所用的时间。
群时延撩动:滤波器通带范围内完全群时延最大值与最小值之差。表征滤波器的分散色光特别的性质。
功率容积:可以输入滤波器的通带信号的最大功率。
相位完全一样性:同一指标同一批次不一样滤波器之间的传道输送信号相位的差值。表征批次滤波器之间的区别(完全一样性)。
幅度完全一样性:同一指标同一批次不一样滤波器之间的传道输送信号伤耗的差值。表征批次滤波器之间的区别(完全一样性)。

LC滤波器

LC滤波器

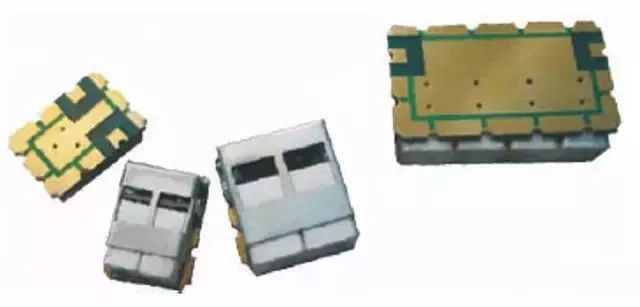

声外表波/体引起听觉的振动波滤波器
声表认为合适而使用将电能改换为外表引起听觉的振动波的形式,利用引起听觉的振动波共振效应成功实现的滤波。该声外表波滤波器的独特的地方是大小十分小,Q值相对LC高,认为合适而使用半导体工艺适应批量出产。一只800MHz左右的滤波器大小约略只有一个0805电容体积。其欠缺是功率容积小,不舒服合小批量定制产品,开发周期长,开发成本高。
声表滤波器一般应用在终端消费电子产品中。

螺旋滤波器

螺旋滤波器

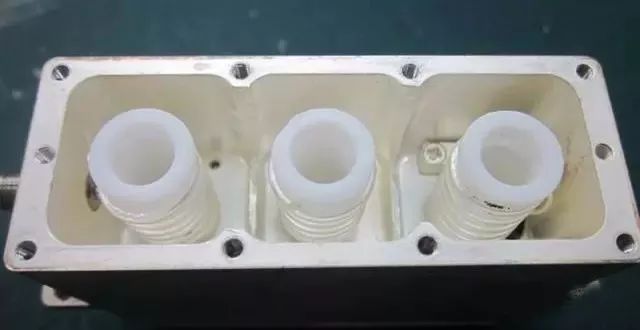

螺旋滤波器:螺旋滤波器是一种半集总参变量的滤波器,其认为合适而使用安放在空腔内的螺旋电感的自谐振来成功实现谐振器,经过相邻谐振器的空间磁力场成功实现耦合。
其长处是:大小较体腔小,Q值、功率容积较LC高。其欠缺是:较难成功实现宽带,高频局部电感不易成功实现。
螺旋滤波器一般用在500MHz以下20百分之百相对带宽,100W均匀功率,对插损有必须要求的场合。

媒介滤波器

媒介滤波器
纹波:滤波器通带内S21曲线起落的波峰与波谷之间的差值。
媒介滤波器
媒介滤波器是认为合适而使用媒介补充的四分之一波参差路线还是一半开路线成功实现的半集总滤波器。其长处是Q值较LC高,可以成功实现较LC滤波器频率高的滤波器。其欠缺是寄生较近,谐振器需求定制。

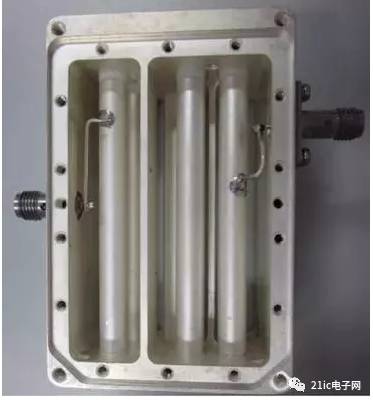

梳状体腔滤波器

梳状体腔滤波器
交指滤波器最大的独特的地方是可以成功实现宽带,假如认为合适而使用冗余谐振杆,思索问题到机加可是线性,其相对带宽一般可以宽达60百分之百。同时在K波段时,宽带的梳状滤波器机加基本没有办法加工况且调整螺丝钉没有办法安放,因为这个在该条件下一般认为合适而使用交指结构。交指结构与梳状相形其寄生通带较近,一般其寄生通带在1.8F0左右。同大小下,交指滤波器较梳状滤波器功率容积大。
滤波器是无线通讯系统必必需的关键性器件。
滤波器品类繁多,各种滤波用具备不一样的性能独特的地方,因为这个在滤波器挑选时,一般需求综合思索问题客户的实际运用背景以及客户性能需要能力做出准确、管用、靠得住的挑选。
在客户对滤波器指标概念比较依稀时,一般需求问询客户大小、伤耗、带外需求制约的频率以及制约度、功率容积等。依据这几个简单的指标要求基本可以判断出滤波器品类。
