  • 数码软硬结合板

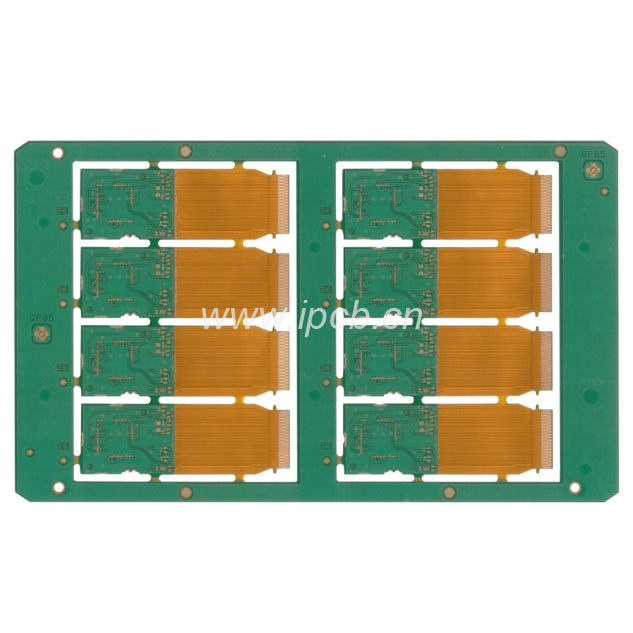

    数码软硬结合板

    品        名:软硬结合板

    板        材:FR-4+PI

    层        数:硬板4层、软板2层

    板        厚:1.6MM

    铜        厚:1OZ

    表面工艺:化学沉金

    最小孔:0.2mm

    线宽线距:4/4mil

    用        途:高端数码产品



    产品详情 技术参数

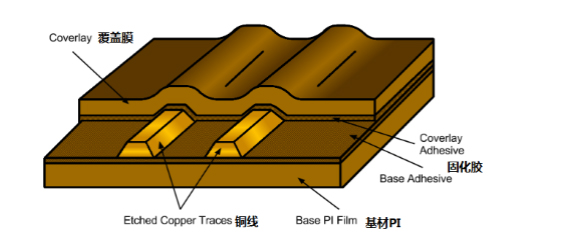

    刚柔结合板是在柔性板上再粘一个或两个以上的刚性层,刚性层上的电路与柔性层上的电路通过金属化相互连通。

    每块刚柔结合板有一个或多个刚性区和一个柔性区。如下所示为简单的刚性与挠性板的结合,层数多于一层。


    另外,一块挠性板与几块刚性板的结合,几块挠性板与几块刚性板的结合,采用钻孔,镀覆孔,层压工艺方法实现电气互连。

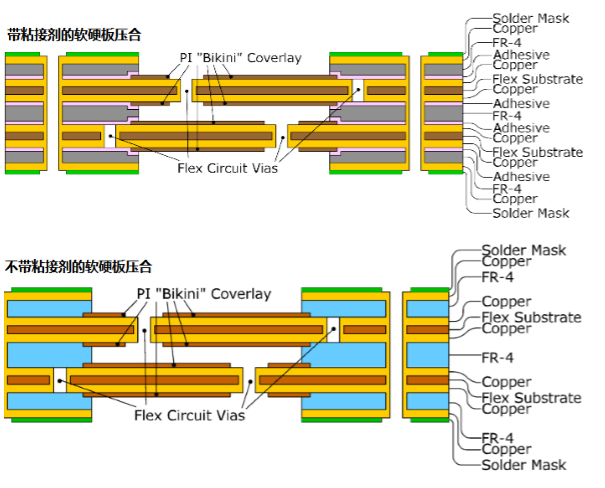

    根据设计需要,使得设计构思更加适合器件的安装和调试以及焊接作业。确保更好地发挥刚柔结合板的优点与灵活性。这种情况比较复杂,导线层多于两层。如下所示:


    层压是将铜箔,PP片,内存挠性线路,外层刚性线路压合成多层板。刚挠结合板的层压与只有软板的层压或刚性板的层压有所不同。

    即要考虑挠性板在层压过程中的形变又要考虑刚性板的表面平整性。因此,除材料选择之外,在设计的过程中需要考虑到刚性板的厚度合适,为保证刚挠部分的涨缩率一致不会出现翘曲。实验证明0.8~ 1.0mm厚度较为适宜。同时,要注意刚性板和柔性板离开结合部位的一定距离放置过孔,以便不会对刚挠结合部分产生影响。

    我司专业从事PCB制造有多年丰富的PCB制造经验,致力于以
    合理的价格为全球客户提供快速、高品质的PCB板,每一块电路板都按照严格的标准制作,符合IPC 、
    RoHS等标准,确保PCB电路板满足客户要求。 欢迎咨询!


    品        名:软硬结合板

    板        材:FR-4+PI

    层        数:硬板4层、软板2层

    板        厚:1.6MM

    铜        厚:1OZ

    表面工艺:化学沉金

    最小孔:0.2mm

    线宽线距:4/4mil

    用        途:高端数码产品
