讲解PCB高频板材与PCB高频板材分类
2021-01-12
浏览次数:315
分享到:

1、末瓷陶补充热固性材料

加工办法:

和环氧气天然树脂/玻璃编制布(FR4)大致相似的加工流程,只是板料比较脆,容易断板,钻孔和锣板时钻咀和锣刀生存的年限要减损20百分之百。

2、PTFE(聚四氟乙烯)材料

加工办法:

1.开料:务必保存尽力照顾膜开料,避免划伤、压痕

2.钻孔:

2.1用全新钻咀(标准130),一块一迭为最佳,压脚压力为40psi

2.2铝片为盖板,而后用1mm密胺垫板,把PTFE板紧着

2.3钻后用风枪把孔内粉尘吹出

2.4用最牢稳的钻探机,钻孔参变量(基本上是孔越小,钻速要快,Chip load越小,回速越小)

3.孔处置

  等离子处置还是钠萘活化处置利于孔金属化

4.PTH沉铜

4.1微蚀后(已微蚀率20微英寸扼制),在PTH拉从除油缸着手进板

4.2如有需求,便过第二次PTH,只需从预计?缸着手进板

5.阻焊

5.1 前处置:认为合适而使用酸性洗板,不可以用机械磨板

5.2 前处置后焗板(90℃,30min),刷绿油固化

5.3 分三段焗板:一段80℃、100℃、150℃,时间各30min(如有发觉基材面甩油,可以翻工:把绿油洗掉,从新活化处置)

6.锣板

将白纸铺在PTFE板线路面,上下用厚度为1.0MM腐刻去铜的FR-4基材板还是酚醛底板夹紧:

如图:

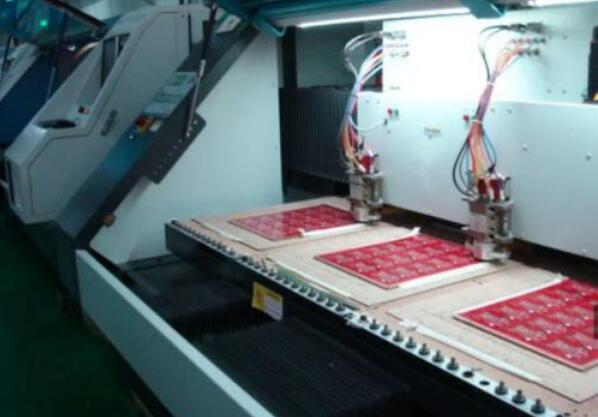

线路板锣板

在挑选用于高频电路的PCB所用的基板时,要尤其考察材料DK,在不一样频率下的变动特别的性质。而对于偏重信号高速传道输送方面的要求,或特别的性质阻抗扼制要求,则重点考察DF及其在频率、温湿润程度等条件下的性能。

普通型基板料料在频率变动的条件下,表达出DK、DF值变动较大的规律。尤其是在l MHz到l GHz的频率内,他们的DK、DF值的变动更加表面化。例如,普通型环氧气天然树脂一玻纤布基的基板料料(普通型FR-4)在lMHz的频率下的DK值为4.7,而在lGHz的频率下的DK值变动为4.19。超过lGHz以上,它的DK值的变动发展方向于平缓。其变动发展方向是随着频率的增高,而变小(但变动幅度半大),例如在l0GHz下,普通FR一4的DK值为4.15,具备高速、高频特别的性质的基板料料在频率变动的事情状况下,DK值变动较小,自lMHz到lGHz的变动频率下,DK多维持在0.02范围的变动。其DK值在由低到高不一样频率条件下,些微有减退的趋向。

普通型基板料料的媒介亏损因数(DF),在遭受频率变动(尤其是在高频范围内的变动)的影响而萌生DF值的变动要比DK大。其变动规律是趋于增大,因为这个,在名声一种基板料料的高频特别的性质时,要对其考察的重点是它的DF值变动事情状况。具备高速高频特别的性质的基板料料,在高频下变动特别的性质方面,普通型基板料料存在着两类表面化的不一样的两类:一类是随着频率的变动,它的(DF)值变动甚小。还有一类是在变动幅度上与普通型基板料料尽管相近,但它本身的(DF)值较低。

挑选PCB板料务必在满意预设需要、可量产性、成本半中腰获得均衡点。简单而言,预设需要里面含有电气和结构靠得住性这两局部。一般在预设十分高速的PCB扳手(大于GHz的频率)时这板料问题会比较关紧。例如,如今常用的FR-4材质,在几个GHz的频率时的媒介损Df(Dielectricloss)会非常大,有可能就不舒服合使用。

举例来说,10Gb/S高速数码信号是方波,它可以看作是不一样频率的正弦波信号的叠加。因为这个10Gb/S里面含有很多不一样频率信号:5Ghz的基波信号、3阶15GHz、5阶25GHz、7阶35GHz信号等。维持数码信号的完整性以及上下沿的陡峻程度和射频微波(数码信号的高频谐波局部达到达微波频带)的低伤耗低失真传道输送同样。因为这个,在诸各方面,高速数码电路PCB选材和射频微波电路的需要大致相似。

在实际的工程操作中,高频板料的挑选看似简单但需求思索问题的因素仍然太多的,经过本文的绍介,作为PCB预设工程师还是高速项目负责人,对板料的特别的性质及挑选有一定的理解。理解板料电性能、热性能、靠得住性等。并合理运用重叠,预设出一块靠得住性高、加工性好的产品,各种因素的考虑达到最佳化。

下边将作别绍介,挑选合宜的板料主要思索问题因素:

1、可制作性:

譬如多次压合性能怎么样、温度性能等、耐CAF/耐热性及机械韧(粘)性(靠得住性好)、防火等级;

2、与产品般配的各种性能(电气、性能牢稳性等):

低伤耗,牢稳的Dk/Df参变量,低分散色光,随频率及背景变动系数小,材料厚度及胶含量公差小(阻抗扼制好),假如走线较长,思索问题低光洁度铜箔。额外一点儿,高速电路的预设前一阶段都需求仿真,仿真最后结果是预设的参照标准。“兴森科学技术-安捷伦(高速/射频)联手实验室”解决了仿真最后结果和测试不完全一样的成就困难的问题,做过数量多的仿真和实际测试闭环证验,经过独得法法能做到仿真和实测完全一样。

3、材料的可趁早取得性:

众多高频板料采集购买周期十分长,甚至于2-3个月;除常理高频板料RO4350有仓储,众多高频板都需求客户供给。因为这个,高频板料需求和厂家提早沟通好,尽早备料;

4、成本因素Cost:

看产品的价钱敏锐程度,是消费类产品,仍然通讯、医疗、工业、军工类的应用;

5、法律法令规则的适合使用性等:

要与不一样国度环保法令规则相合成一体,满意RoHS及无卤素等要求。

以上各个因素中,高速数码电路运行速度是PCB挑选思索问题的主要因素,电路的效率越高,所选PCB Df值就应当越小。具备中,低伤耗的电路板料将适应10Gb/S的数码电路;具备更低伤耗的板料适合使用25Gb/s的数码电路;具备超低伤耗板料将适合更快的高速数码电路,其效率可以为50Gb/s还是更高。

从材料Df看:

Df介于0.01~0.005电路板料适应最大限度为10Gb/S数码电路;

Df介于0.005~0.003电路板料适应最大限度为25Gb/S数码电路;

Df不超过0.0015的电路板料适应50Gb/S甚至于更高速数码电路。

以上综述了怎么样挑选高速板料以及预设注意事情的项目,实际中应用还得依据具体案件的例子具体剖析。
