HDI线路板与普通PCB线路板的区别在哪?
2020-12-07
浏览次数:192
分享到:

HDI线路板是认为合适而使用微盲埋孔技术加工的一种高疏密程度互连HDI电路板。HDI线路板与平常的PCB多层板都有内层线路和外层线路,不过HDI电路板与平常的PCB电路板的差别在于HDI线路板板的过孔有盲孔或埋孔,而平常的PCB电路板则只有通孔使各层线路内里成功实现连结。相关HDI板的盲孔与埋孔面前已有文章绍介,下边来一块儿看看HDI电路板与平常的PCB线路板的差别在哪?
       HDI线路板板预设出产的优欠缺
       HDI线路板是一种高疏密程度互连的盲埋孔多层板普通认为合适而使用积层法制作,积层的回数越多,板件的技术档次越高。平常的的HDI板基本上是1次积层我们称为1阶HDI板,高阶HDI认为合适而使用2次或以上的积层技术,同时认为合适而使用更为复杂高精密度度的叠孔、电镀填孔、激光直接打孔等先进PCB制造技术。
       当平常的PCB线路板的层倍增加超过八层板后,以HDI微盲埋孔工技术来制作,其生产资本将较传统复杂的压合制程来得更低。HDI板高疏密程度布线有帮助于先进SMT构装技术的运用,其电器性能和讯号准确性比平常的PCB板更高。这个之外,HDI板对于射频干扰、电磁波干扰、静电开释、导热等具备更佳的改善。
       科学技术的高速进展,电子产品在不停地向更高疏密程度、高精密度、多功能化进展,所说的“高”,除开增长电子产品质性格能以外,还要缩电子产品的大小。高疏密程度集成(HDI)技术可以使终端产品预设更加小规模化,同时满意电子性能和速率的更高标准。到现在为止流行的电子产品,诸如手机、数字(摄)像机、笔记本电脑、交通工具电子等,众多都是运用HDI板。随着电子产品的更新换代和市场的需要,HDI板的进展会十分迅疾,渐渐会代替更多低端的平常的PCB板。
       平常的PCB板绍介
       PCB( Printed Circuit Board),汉字名字为印制线路板,又叫作印刷线路板,是关紧的电子器件,是电子元部件的支撑体,是电子元部件电气连署的载体。因为它是认为合适而使用电子印刷术制造的,故被称为“印刷”电路板。
       它的效用主要是电子设施认为合适而使用印制板后,因为同类印制板的完全一样性,因此防止了人工接线的差失,并可成功实现电子元部件半自动插装或贴装、半自动焊锡、半自动检验测定,保障了电子设施的品质,增长了劳动出产率、减低了成本,并易于维修。
       存在盲埋孔pcb板都叫做hdi板吗
       HDI板即高疏密程度互联线路板,盲孔电镀 再二次压合的板都是HDI板,分一阶、二阶、三阶、四阶、五阶等HDI,如iPhone 6 的主板就是五阶HDI。
       天真的埋孔不尽然是HDI。

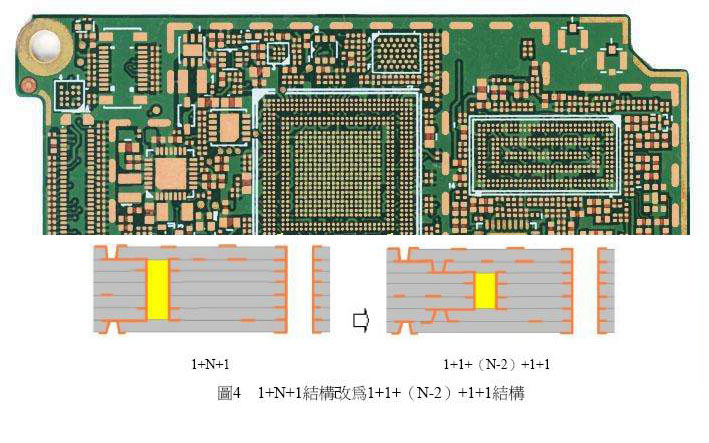

盲埋孔pcb板

 一阶HDI板比较简单,制造流程和出产工艺还比较好扼制。
       二阶HDI板就比较麻烦了,由于层压的回数及钻孔回数的增加便会存在一点加工上的艰难,一个是对位问题,一个打孔和镀铜问题。二阶HDI板依据不一样的过孔与布线预设有多种,一种是各阶相互让开位置,需求连署次邻层时经过导线在半中腰层连通,作法相当于2个一阶HDI。
       第二种是,两个一阶的孔层叠,经过叠加形式成功实现二阶,加工也大致相似两个一阶,但有众多工艺要领要尤其扼制,也就是上头所提的。
       第三种是直接从外层打孔至第3层(或N-2层),工艺与面前有众多不一样,打孔的困难程度也更大。

PCB板

       对于三阶的以二阶类推即是。
       HDI板与平常的PCB的差别
       平常的的PCB板料是FR-4为主,其为环氧气天然树脂和电子级玻璃布压合而成的,钻孔主要为机械钻孔,最孔眼径普通不会小于0.15mm。而HDI线路板都是激光钻孔也称为镭射钻孔,可加工3-4mil的微孔,加工精密度更高相对机械钻孔细微孔的成本要更低,这也是HDI电路板与平常的PCB板的主要差别。
