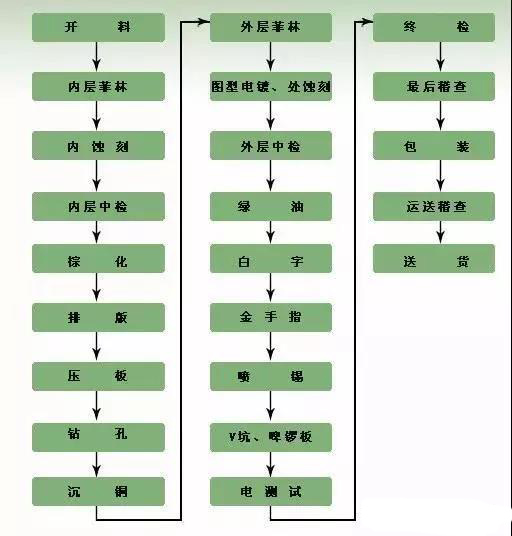

线路板的制作是一个比较复杂的过程,基本在每一个生产环节需要对应的设备进行加工,需要投入大量的精力和成本。
1、工程制作---光绘机,菲林曝光机
2、开料--- 开料机,烘板用的烤箱
3、层压--棕化生产线, 层压机,磨板机
4、钻孔---数控钻机
5、磨板---磨板机
6、金属化孔(PTH)--化学铜生产线(沉铜线)
7、图形转移--贴膜机,UV曝光机或者LDI
8、图形电镀--电镀生产线
9、褪干(湿)膜--褪膜生产线
10、图形蚀刻----蚀刻生产线
11、阻焊层制作---丝印机,UV曝光机或者LDI
12、烘烤固化----烤箱,隧道炉
13、表面处理---OSP生产线或者化学镍金线,化学镍钯金线
14、成型---冲压机或者数控锣床,切割机
14、测试--- 电测机,AOI,3DAOI。
一块好的PCB板,与线路板厂的生产设备有很大的关系,特别是一些高难度的板,对设备的要求也就更高了。
