高速PCB布局中，一个看似不起眼的细节——信号线拐角的处理方式——往往决定整个设计的信号完整性和电磁兼容性表现。工程师们长期争论：是采用经典的45度折线拐角，还是使用平滑的圆弧拐角更好？答案并非绝对，而是取决于信号速率、层叠结构、制造工艺和成本控制等多重因素。本文将系统对比两种方式的电气特性、制造实现难度、实际应用效果，并给出清晰的选择建议，帮助你在不同场景下做出最优决策。

拐角突变对高速信号的真实影响

当信号频率进入GHz级别，上升沿时间缩短至皮秒量级，PCB走线不再是简单的导体，而是具有分布参数的传输线。任何几何形状的突然变化都会导致局部特性阻抗偏离设计值，产生反射、串扰和辐射。

直角（90度）拐角曾是早期设计的常见做法，但如今已被行业共识淘汰。原因在于直角会在拐角处形成明显的电容集中和电感突变，导致阻抗急剧下降（可低至设计值的70%-80%），反射系数增大。高频分量在该点产生显著反射，造成眼图闭合、比特误码率上升，甚至引发EMC超标。

45度角和圆弧正是为了缓解这一问题而被广泛采用。两者都能有效减少阻抗突变，但缓解程度和适用场景存在明显差异。

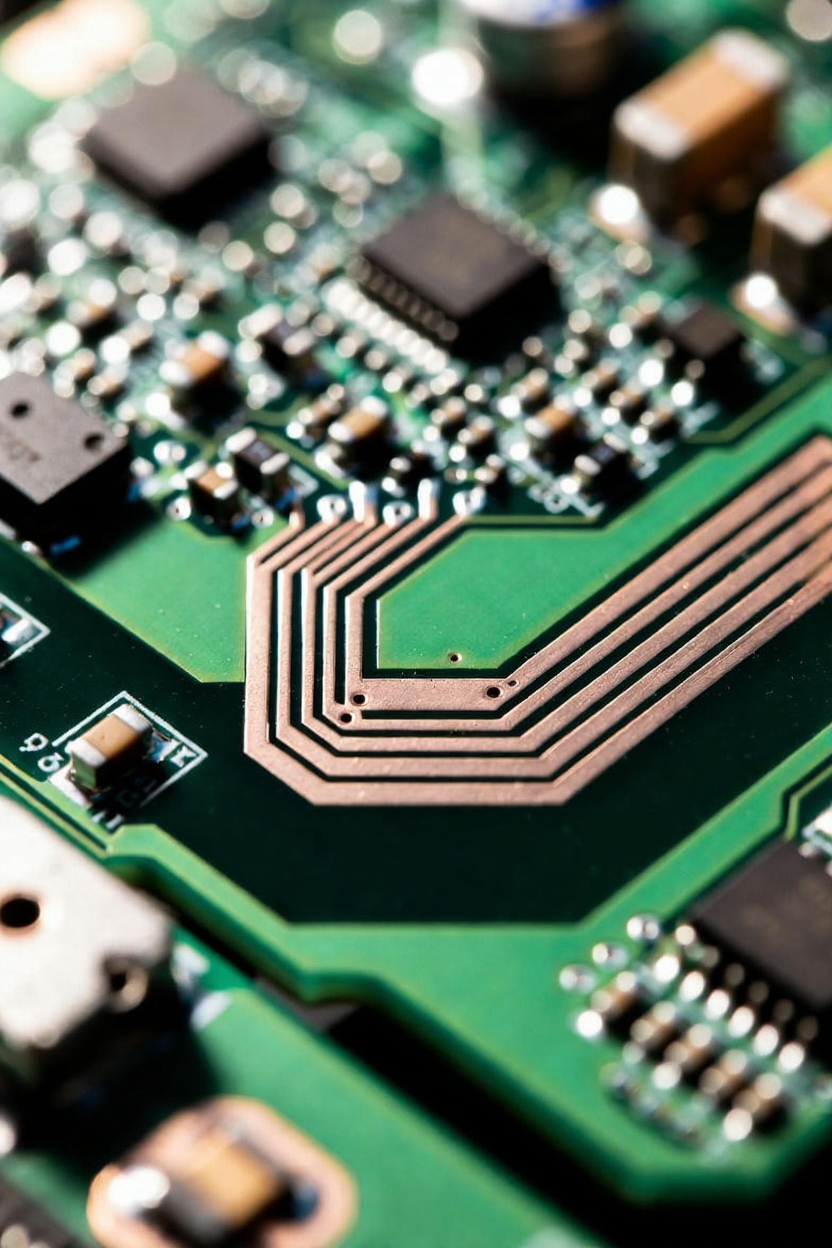

45度折线拐角：实用性与电气性能的平衡

45度拐角通过两次45度转折实现90度方向改变，相当于在拐角处插入一段斜线。最显著的优势在于实现简单：几乎所有PCB设计软件（Altium、Cadence、PADS等）都提供一键45度走线功能，无需额外设置。

从电气角度看：

• 阻抗连续性：相比直角，45度拐角将局部电容增加控制在更合理范围。仿真显示，在50Ω单端线中，45度拐角引起的阻抗 dips 通常在5-8Ω以内，反射系数可控制在-25dB以下（10GHz以内）。

• 反射与眼图：对于速率在10-16Gbps的信号（如PCIe Gen4、USB3.2 Gen2），45度拐角带来的眼图恶化通常在可接受范围内，余量充足的项目无需额外优化。

• EMI表现：45度拐角的电流路径仍存在一定锐度，高频电流倾向于沿外侧集中，但辐射强度比直角低约6-10dB。

制造层面：

• 工艺兼容性极佳，适用于所有主流PCB厂家，包括低成本的OSHPark、JLCPCB等。

• 无需特殊蚀刻补偿，走线宽度一致性好。

• 多层板内层走线时，45度方式对钻孔避让更友好。

缺点：

• 在极高频率（>28Gbps，如PCIe Gen5/Gen6、112G SerDes）下，剩余的锐角仍可能引发可测量的反射，尤其在长走线（>15cm）场景。

• 斜线段会略微增加总线长（约1.414倍直线距离），在时钟严格对齐的并行总线（如DDR5）中需额外长度匹配。

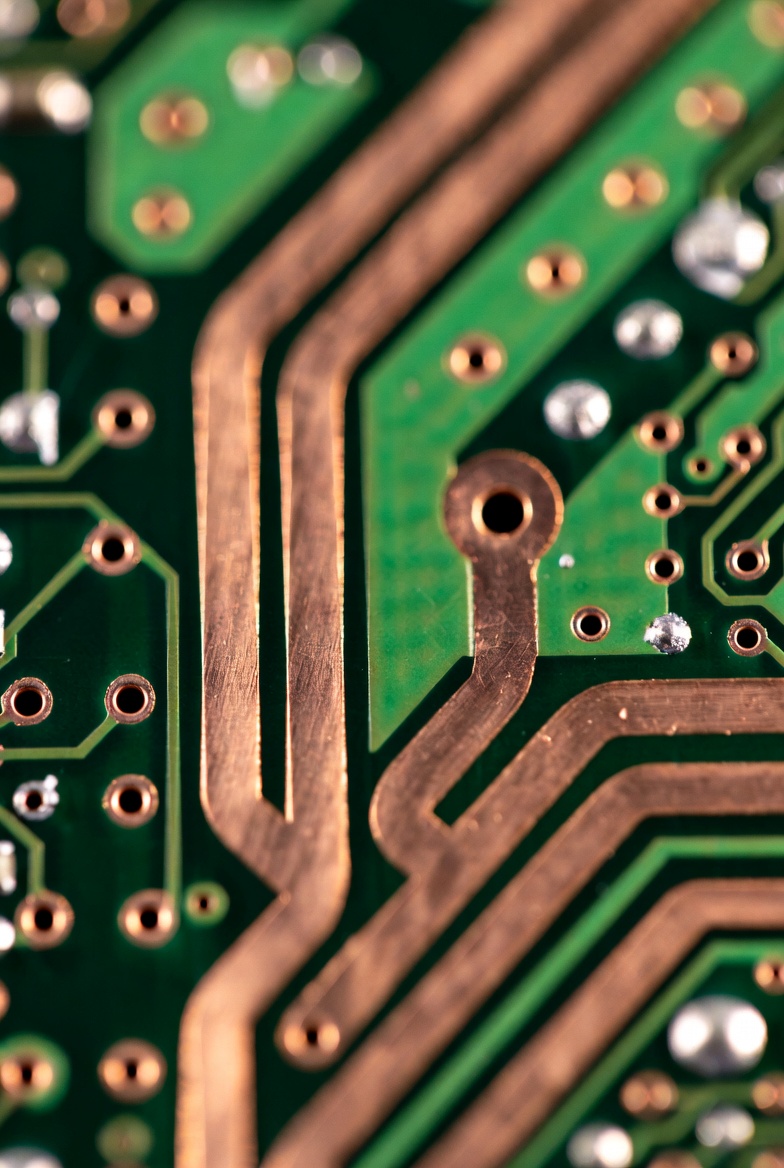

圆弧拐角：追求极致信号完整性的选择

圆弧拐角通过平滑曲线实现方向改变，理论上是最理想的几何过渡形式。电流分布更均匀，无任何尖锐转折。

电气性能优势：

• 阻抗控制最佳：仿真表明，半径足够的圆弧（通常≥3倍线宽）可将阻抗波动控制在2Ω以内，反射系数优于-35dB，甚至在56Gbps以上仍保持良好。

• 眼图与抖动：圆弧拐角对上升沿的保真度更高，抖动贡献极低。在112G PAM4信号测试中，圆弧布局的眼高和眼宽明显优于45度方案。

• EMI抑制：由于电流路径连续，高频辐射显著降低，近场扫描显示辐射热点强度可下降12-15dB，特别适合对EMC要求严苛的医疗、航空、汽车电子。

实现方式与注意事项：

• 大多数主流EDA工具支持圆弧走线（Altium的“Arc in Route”、Cadence的“Smooth”模式）。

• 关键参数是圆弧半径：推荐最小半径为3-5倍线宽（例如100Ω差分对线宽5mil时，半径≥15-25mil）。半径过小等同于小段45度折线，优势荡然无存。

• 差分对圆弧需保持对称：内外侧弧长差异会导致相位偏差，建议使用中心线驱动的圆弧工具或手动补偿。

制造层面挑战：

• 蚀刻精度要求更高：圆弧部分在蚀刻时容易出现过蚀或欠蚀，导致线宽偏差。高端厂家（如台厂臻鼎、欣兴）可轻松实现，低成本厂家可能出现一致性问题。

• 数据格式：Gerber RS-274X支持圆弧，但部分老旧CAM软件处理不佳，建议输出ODB++格式。

• 成本影响：圆弧本身不直接增加费用，但若因精度要求提升制板等级（如从6级升至8级），成本可能上升20%-50%。

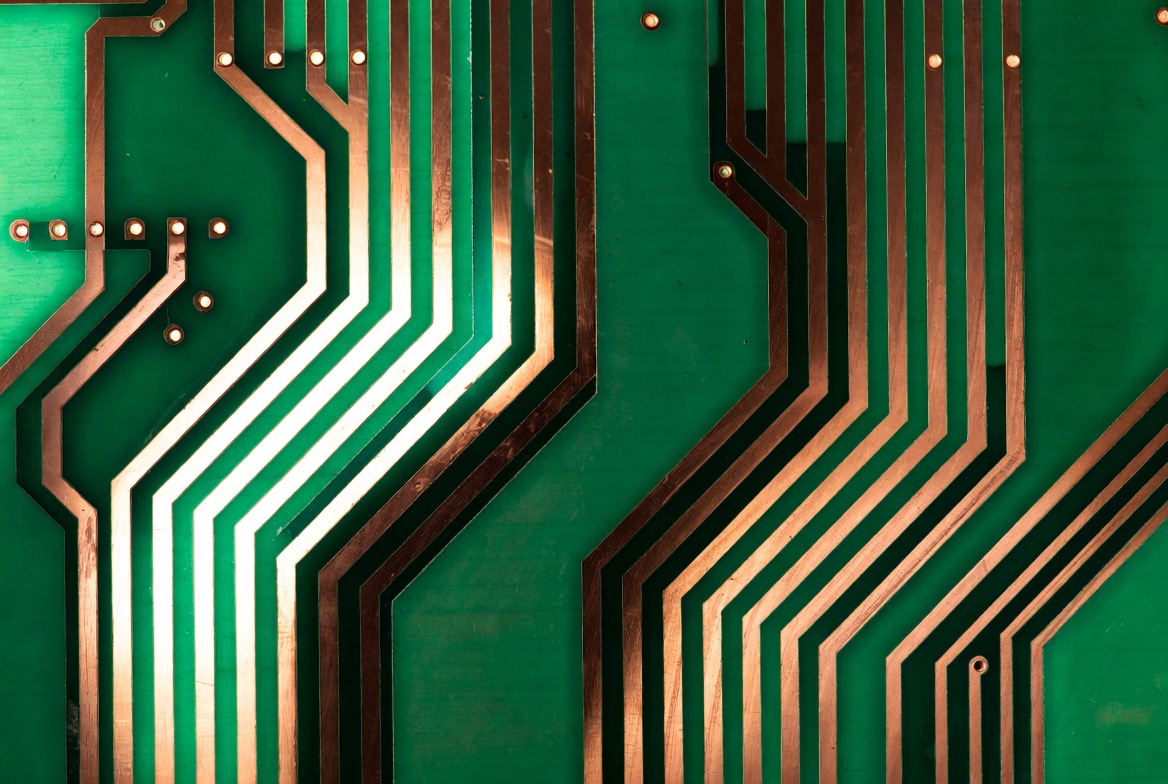

仿真与实测数据对比

大量公开仿真和实测报告支持以下结论：

• 10GHz以内：45度与圆弧性能差异<3%，肉眼难以分辨眼图区别。

• 28Gbps NRZ：圆弧眼高平均高出15-25mV，抖动降低约10ps。

• 56Gbps PAM4：圆弧方案通过率显著高于45度，尤其在总损耗>25dB的长链路。

• 112Gbps PAM4：圆弧几乎成为标配，45度拐角反射已不可忽视。

知名高速数字设计专家如Eric Bogatin、Lee Ritchey、Dr. Howard Johnson均推荐：在信号速率超过20Gbps时，优先采用圆弧拐角。

实际项目中的选择策略

1. 消费类电子（手机、笔记本、路由器，速率≤16Gbps）：

￮ 推荐45度拐角。性价比最高，设计周期短，良率高。

2. 数据中心与服务器（PCIe Gen5、100G+以太网）：

￮ 强烈推荐圆弧拐角。信号余量紧张，每0.1dB插入损耗、每ps抖动都至关重要。

3. 汽车电子（Automotive Ethernet、SerDes摄像头链路）：

￮ 圆弧优先。EMC要求极严（CISPR 25 Class 5），圆弧能显著降低辐射风险。

4. 成本敏感的工业/物联网项目（5-10Gbps）：

￮ 45度足够，圆弧属于过度设计。

5. 混合场景：

￮ 可分级处理：关键高速链路（如CPU到Switch、DDR5通道）使用圆弧，其余信号使用45度。

最佳实践建议

• 统一团队规范：在原理图或布局指南中明确拐角规则，避免不同工程师混用导致一致性问题。

• 仿真验证：关键链路必须进行3D电磁场仿真（HyperLynx、Sigrity、HFSS），量化反射与辐射差异。

• 圆弧半径标准化：建议定义3倍、5倍、10倍线宽三种标准半径，便于复用。

• 差分对特殊处理：内外侧弧长差需<5mil，可通过蛇形补偿或调整间距实现。

• 测试验证：量产前进行TDR阻抗测试和眼图测量，确保仿真与实板一致。

结论

45度拐角与圆弧拐角并非谁完全取代谁的关系，而是各有最适合的舞台。45度代表了实用与性能的黄金平衡点，适用于绝大多数中高速设计；圆弧则代表了对极致信号完整性的追求，在56Gbps以上的前沿应用中展现出无可替代的优势。

在实际项目中，应基于信号速率、链路损耗预算、EMC要求、制造能力和成本综合评估。明智的工程师不会教条地全盘采用某一种方式，而是精准施策：在需要的地方投入圆弧优化，在足够余量的地方大胆使用45度，从而实现性能、成本和周期的最佳平衡。
