卫星通信终端高频板:解锁Ka波段极致性能的材料与工艺密码
2025-12-24
浏览次数:9
分享到:

一块不起眼的板材,却能决定卫星终端能否在30GHz频段下稳定传输数百Mbps数据——这正是卫星通信终端高频板的真正魅力。它不是简单的电路基板,而是融合材料科学、电磁理论与精密制造的复合体。在低轨卫星网络密集部署的当下,高频板已成为制约终端小型化、轻量化与高可靠性的核心瓶颈,也是众多厂商竞相攻克的技术高地。

高频板为何成为卫星通信终端的性能瓶颈?

卫星通信终端正从传统的C/Ku波段加速迈向Ka甚至Q/V波段,频率越高,带宽越大,但信号衰减、相位噪声和热损耗也成倍增加。普通FR-4板材在10GHz以上已完全失效:介电常数波动大、损耗因子高、温度稳定性差,导致信号反射严重、插入损耗飙升。

高频板的核心使命是:在极端频率、温度、振动与湿度环境下,确保射频链路信号完整性。具体指标包括:

• 介电常数(Dk)稳定性:±0.02以内

• 损耗因子(Df):优于0.005(Ka波段常用0.002以下)

• 热膨胀系数(CTE)与铜箔匹配:避免分层

• 吸水率:低于0.1%,防止潮湿环境Dk漂移

这些参数直接影响终端的EIRP、G/T值、相位噪声和误码率。在相控阵终端中,高频板还需支持大规模MIMO射频前端集成,对板材平整度、孔壁粗糙度和层间对准精度提出更高要求。

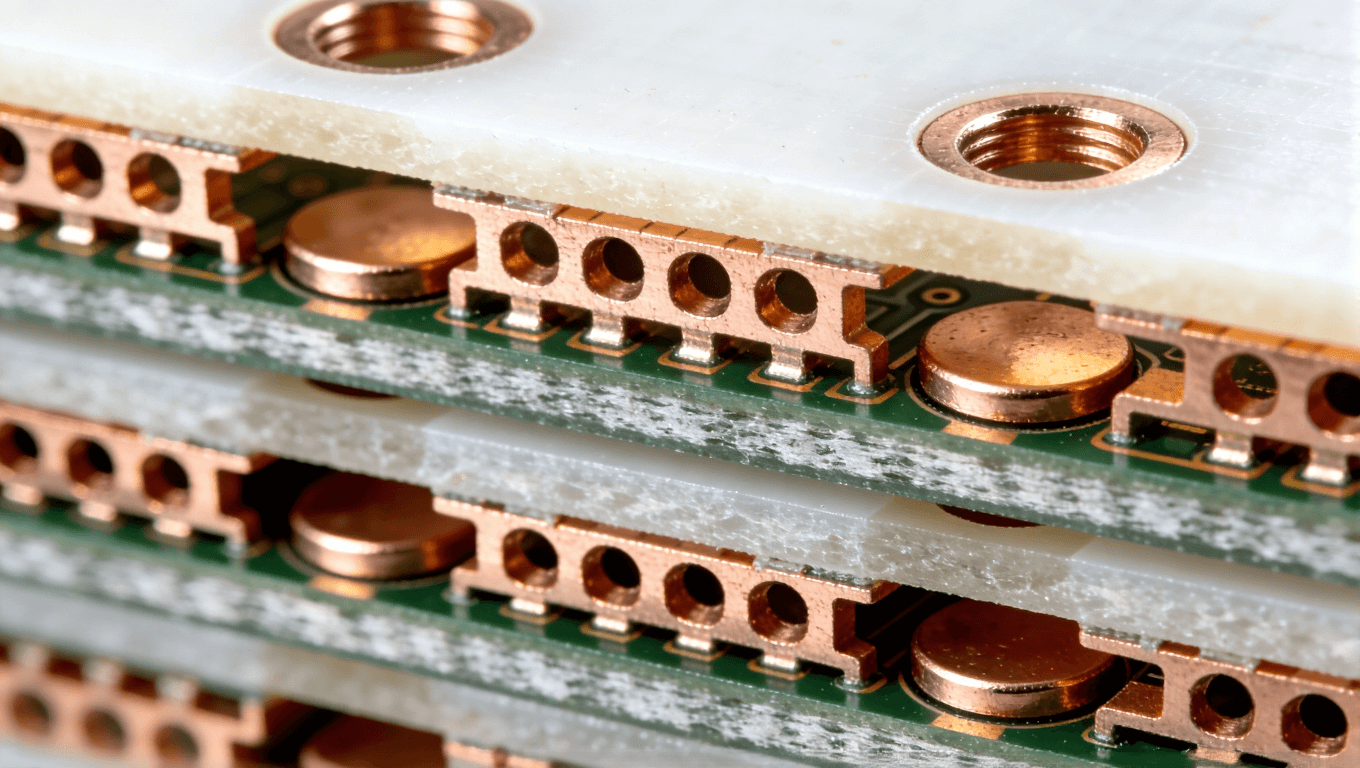

混压多层高频PCB横截面结构视图,展示混合材料堆叠

主流高频板材料体系深度对比

当前卫星通信终端高频板主要分为三类材料体系,各有适用场景。

1. PTFE基复合材料(主流选择)

代表:Rogers RO3000系列、RO4000系列、RT/duroid 6000/6200系列

优势:极低Df(0.001~0.003)、优秀温度稳定性、成熟混压工艺

典型应用:Ka波段固定站、车载动中通、航空机载终端

代表型号:

• RO4350B:Dk 3.48±0.05,Df 0.0037,性价比高,易加工,广泛用于Ku/Ka混频板

• RO3003:Dk 3.00±0.04,Df 0.0010,毫米波首选,相位一致性极佳

• RT/duroid 5880:Dk 2.20,损耗最低,但加工难度大,多用于军品

2. 碳氢化合物陶瓷填充材料(新兴力量)

代表:Rogers RO4835、Taconic TSM-DS3、Isola Astra MT77

优势:抗氧化能力强、加工性接近FR-4、成本较低、15年可靠性数据支持

典型应用:低轨卫星用户终端大规模量产(如Starlink部分批次采用类似体系)

特点:Df 0.003~0.004,Dk稳定性好,适合自动化贴装与回流焊

3. 国产替代材料加速崛起

近年来,国内厂商在高频板领域取得突破:

• 生益科技:SF435、SF455(对标RO4350B)

• 华正新材:CTM系列

这些材料已在北斗终端、一网/虹云等项目中批量应用,性能逼近国际一线,价格更具竞争力。

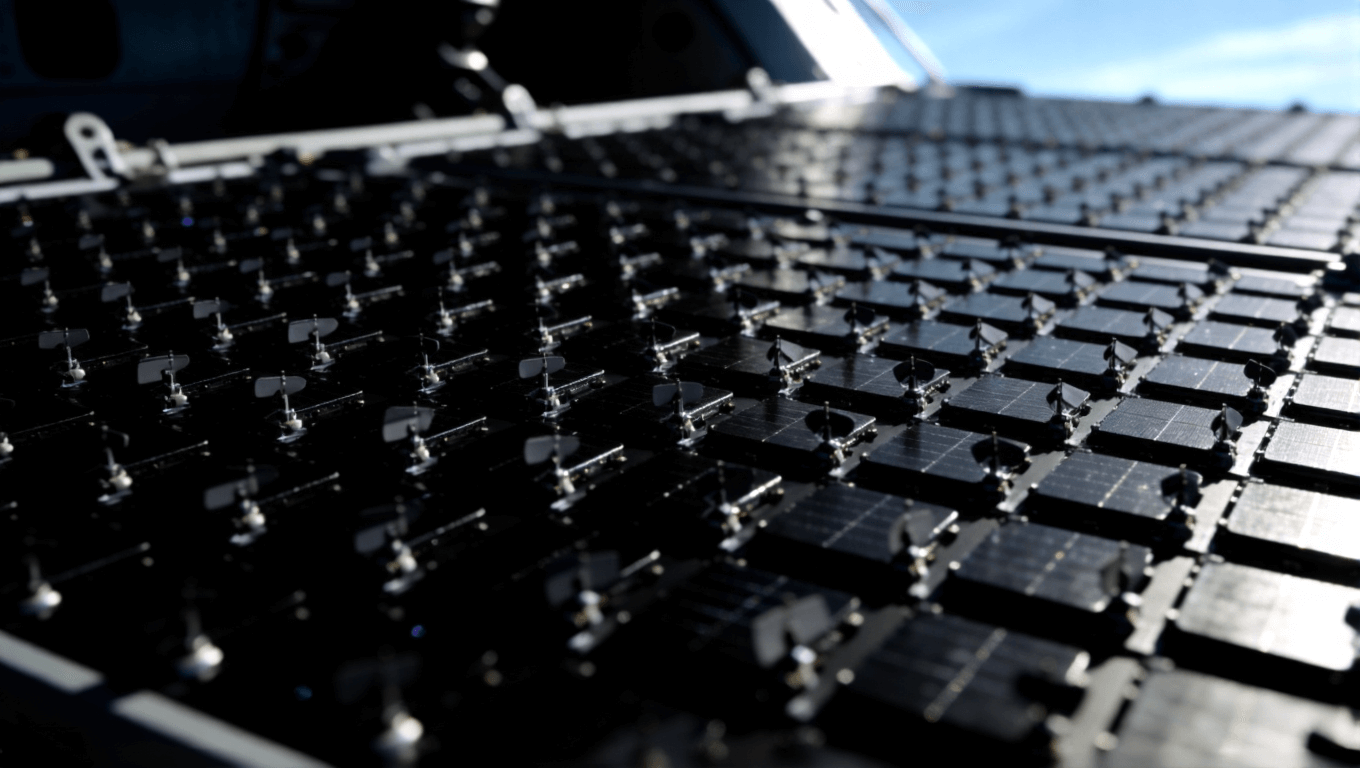

Ka波段相控阵卫星通信天线面板特写

卫星通信终端高频板的设计关键要点

设计一款优秀的高频板,远不止选材那么简单。以下几个环节至关重要:

1. 阻抗控制与传输线设计

Ka波段波长极短(毫米级),微带线、带状线、共面波导的宽度公差需控制在±10μm以内。设计师常采用仿真软件(HFSS、ADS、Clarity)进行全波仿真,优化弯角、渐变结构,避免信号反射。

2. 混压结构与层间管理

卫星终端常采用射频+数字多层混压设计:

• 顶层/底层:纯PTFE高频层,承载射频信号

• 中间层:高Tg FR-4或碳氢材料,承载电源与数字信号

关键在于控制不同材料CTE差异,避免高温下分层。常用“对称堆叠+铆钉辅助”工艺提升可靠性。

3. 热管理设计

高功率放大器(HPA)工作时产生大量热量,高频板需嵌入金属芯或铜币导热结构。部分高端终端甚至采用液冷金属背板与高频板复合设计。

4. 表面处理与镀层选择

为提升耐环境能力,常采用:

• 沉金(ENIG):厚度1-3μ″金,防氧化

• 沉银:成本低,但易硫化

• OSP:适用于一次性使用终端

军品多选用硬金或ENEPIG工艺。

加工工艺挑战与解决方案

高频板加工难度远高于普通PCB,主要痛点包括:

• 钻孔质量:PTFE材料软而粘钻,易产生毛刺与树脂凹陷。解决方案:采用等离子清洗+化学镀前特殊活化工艺。

• 图形转移:PTFE表面能低,干膜附着力差。需使用专用高频板干膜或LDI直写设备。

• 层间对位:多层混压板对位精度需≤25μm,常采用X-Ray钻靶+X光曝光机。

• 一致性控制:同一批次板材Dk偏差需控制在±0.05以内,需供应商提供批次测试报告。

领先加工厂已开发出“全流程高频专用线”,从开料到终检均隔离普通PCB,避免交叉污染。

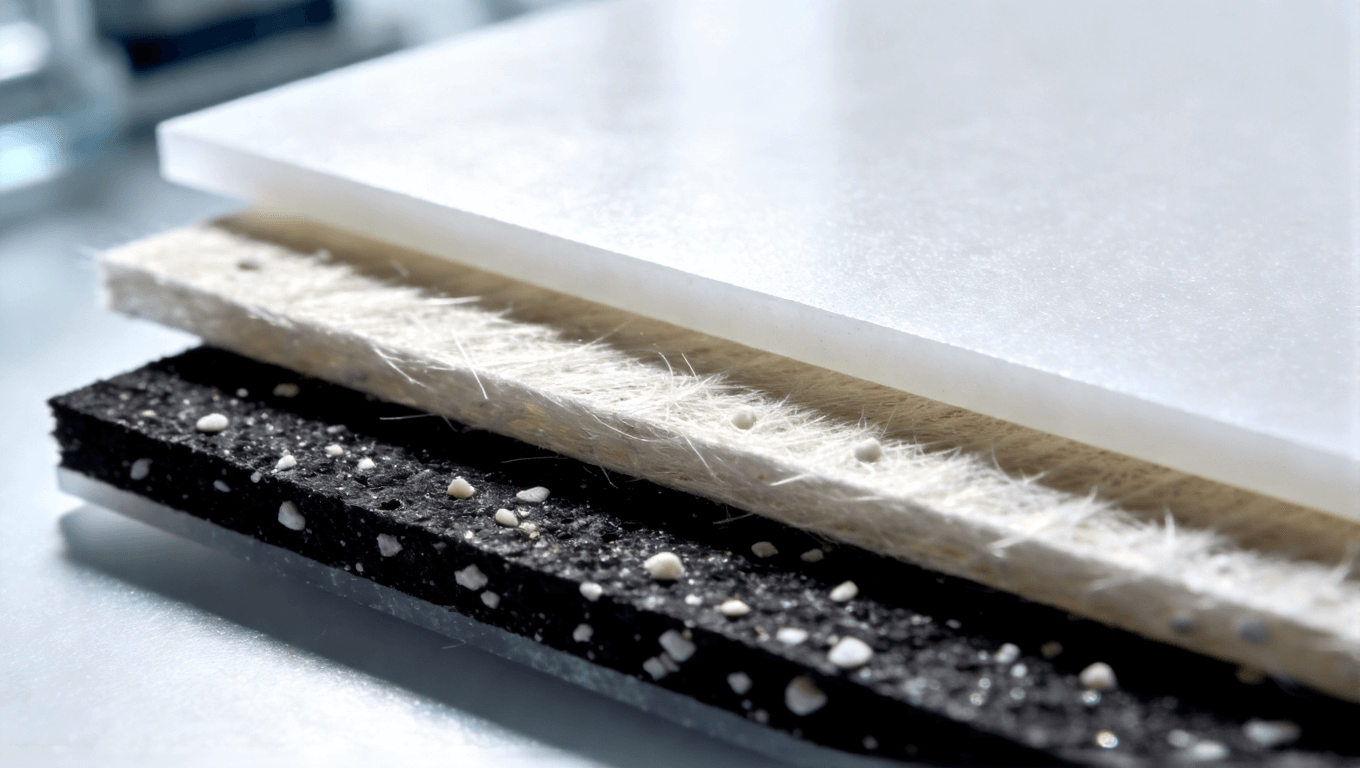

卫星通信终端用PTFE基与碳氢陶瓷高频层压板材料对比展示

未来趋势:高频板技术演进方向

• 超低损耗材料:Df逼近0.0005级别,支撑Q/V波段商用

• 集成化设计:高频板与天线、滤波器、芯片直接集成(AiP/AoP)

• 柔性/可弯曲高频板:用于可展开式卫星终端或穿戴式通信设备

• 绿色环保材料:无卤素、低VOC工艺成为强制要求

• 国产化深度替代:随着6G与低轨卫星融合,预计2028年前国内高频板市占率将超50%

结语:高频板是卫星通信终端的隐形冠军

在卫星互联网浪潮中,用户感知的往往是终端的体积、速度与稳定性,却很少意识到这一切都建立在一块高频板之上。它默默承受着高频信号的冲击、极端环境的考验与严苛的性能指标,成为连接地面与太空的桥梁。

选择合适的高频板,不仅是材料与工艺的博弈,更是系统性能与成本的平衡。未来,随着低轨星座规模扩大,对高频板的需求将呈爆发式增长,而真正能抓住这一机遇的,将是那些在材料创新、设计优化与工艺精控上持续深耕的企业。
