PCB（印制电路板）制造领域，电镀工艺是实现导体互联、提升电路性能的关键环节。随着电子设备向小型化、高密度、高精度方向发展，传统直流电镀工艺逐渐暴露出镀层均匀性差、针孔率高、结合力不足等问题，难以满足细线路、微通孔 PCB 的生产需求。而 PCB 脉冲电镀工艺凭借其独特的电流控制方式，能有效解决这些痛点，成为当前高端 PCB 制造的核心工艺之一。本文将从工艺原理、核心优势、参数优化、应用场景等维度，全面解读 PCB 脉冲电镀工艺，为行业从业者提供实用技术参考。

（一）PCB 脉冲电镀工艺的核心原理

要理解 PCB 脉冲电镀工艺，首先需要明确其与传统直流电镀的本质区别 —— 电流供给方式的不同。传统直流电镀采用持续稳定的直流电流，电极表面始终处于 “持续电解” 状态；而 PCB 脉冲电镀则通过脉冲电源，向电镀槽输出周期性的 “通电 - 断电” 脉冲电流，形成 “电解 - 扩散” 交替进行的过程。其核心原理可从三个关键环节展开：

1. 电流周期性变化与离子迁移平衡

脉冲电流的核心特征是 “周期性通断”，通常用 “脉冲频率”（单位时间内脉冲周期数）和 “占空比”（一个周期内通电时间占比）来定义。在通电阶段，脉冲电流提供较高的瞬时电流密度，促使镀液中的金属离子（如铜离子）快速向 PCB 基板表面（阴极）迁移并还原沉积；在断电阶段，电极表面的金属离子浓度通过镀液对流和扩散得到补充，避免传统直流电镀中因离子消耗过快导致的 “浓度极化” 问题。这种 “快速沉积 + 充分补充” 的循环，能让金属离子在 PCB 表面均匀分布，尤其在细线路、微通孔等复杂结构区域，可有效减少镀层厚度差异。

2. 晶核形成与镀层结构优化

镀层质量的关键在于晶核的形成与生长。传统直流电镀中，持续的电流会导致晶核生长速度过快，容易形成粗大、松散的晶体结构，进而影响镀层的致密性和结合力。而 PCB 脉冲电镀在通电阶段，高瞬时电流密度会促使基板表面形成大量细小的晶核；断电阶段则为晶核的均匀生长提供时间，避免部分晶核过度生长。最终形成的镀层由细小、均匀的晶粒组成，不仅致密性更高，还能减少针孔、裂纹等缺陷，提升镀层的机械性能和耐腐蚀性。

3. 极化效应的调控与镀层均匀性提升

“极化效应” 是影响电镀均匀性的重要因素，包括浓差极化和电化学极化。在传统直流电镀中，PCB 基板的边缘、角落等区域电流密度更高，容易出现 “边缘效应”，导致镀层厚度不均；而微通孔、盲孔内部则因离子迁移困难，容易出现镀层过薄甚至无镀层的情况。PCB 脉冲电镀通过调节脉冲参数（如频率、占空比），可有效调控极化效应：高频率脉冲能缩短电流通断周期，减少离子浓度梯度，缓解浓差极化；合理的占空比则能平衡不同区域的电流分布，让微通孔内部与基板表面的镀层厚度差异控制在 5% 以内，满足高密度 PCB 的生产要求。

（二）PCB 脉冲电镀工艺的核心优势

相比传统直流电镀工艺，PCB 脉冲电镀工艺在镀层质量、生产效率、绿色环保等方面均具备显著优势，这些优势也使其成为高端 PCB 制造的首选工艺：

1. 镀层质量更优，满足高精度需求

PCB 脉冲电镀工艺生成的镀层具有 “三高一低” 的特点：高均匀性、高致密性、高结合力，低针孔率。在细线路 PCB 生产中，传统直流电镀的线路边缘镀层厚度可能比中心区域厚 30% 以上，而脉冲电镀可将差异控制在 10% 以内；在微通孔电镀中，脉冲工艺能实现 “孔内镀层厚度 / 表面镀层厚度≥0.8”，远优于传统工艺的 0.5-0.6，有效解决微通孔导通性差的问题。同时，致密的镀层结构能提升 PCB 的耐盐雾、耐湿热性能，延长电子设备的使用寿命。

2. 生产效率更高，降低成本损耗

虽然 PCB 脉冲电镀采用 “通断交替” 的电流方式，但由于瞬时电流密度更高，金属离子沉积速度更快，实际生产效率反而比传统工艺提升 15%-30%。以 PCB 铜镀层为例，传统直流电镀的沉积速度约为 1-1.5μm/min，而脉冲电镀可达到 2-2.5μm/min，在相同镀层厚度要求下，能缩短电镀时间。此外，脉冲工艺对镀液的利用率更高，减少了金属离子的浪费，同时降低了镀层打磨、返工的概率，间接降低了生产成本。

3. 绿色环保，符合行业发展趋势

随着环保政策的收紧，PCB 制造行业对 “绿色工艺” 的需求日益迫切。PCB 脉冲电镀工艺在环保方面的优势主要体现在两个方面：一是减少镀液污染，脉冲电流能减少镀层中的杂质含量，降低镀液中添加剂的消耗，延长镀液使用寿命，减少镀液更换频率；二是降低能耗，通过优化脉冲参数，可在保证镀层质量的前提下，降低单位面积的能耗，相比传统工艺节能 20%-25%，符合 “双碳” 目标下的行业发展方向。

（三）PCB 脉冲电镀工艺的关键参数优化

PCB 脉冲电镀工艺的效果取决于多个参数的协同调控，不同 PCB 产品（如普通单 / 双面板、高密度互联板 HDI、IC 载板）对参数的要求不同。以下是核心参数的优化方法及注意事项：

1. 脉冲频率：根据 PCB 结构调整

脉冲频率的选择与 PCB 的线路宽度、孔径大小直接相关。对于线路宽度≥0.2mm、孔径≥0.3mm 的普通 PCB，建议选择 500-1000Hz 的频率，既能保证沉积速度，又能避免高频带来的能耗增加；对于线路宽度＜0.1mm、孔径＜0.2mm 的 HDI 板或 IC 载板，需提高频率至 1000-5000Hz，通过缩短通断周期，确保细线路和微通孔内的离子充分补充，减少镀层不均。实际生产中，可通过 “试镀 - 检测” 循环调整，以镀层均匀性达到 90% 以上为目标。

2. 占空比：平衡沉积速度与镀层质量

占空比（通电时间 / 脉冲周期 ×100%）是影响沉积速度和镀层致密性的关键参数。占空比过高（如＞70%）会导致断电时间不足，离子补充不充分，出现浓度极化，影响镀层均匀性；占空比过低（如＜30%）则会降低沉积速度，延长生产周期。一般情况下，普通 PCB 电镀的占空比建议控制在 40%-60%，既能保证较高的沉积速度，又能让离子充分扩散；对于要求高致密性的镀层（如汽车电子 PCB），可适当降低占空比至 30%-40%，增加晶核形成数量，提升镀层致密性。

3. 电流密度：避免过沉积与烧板

脉冲电流密度分为 “峰值电流密度” 和 “平均电流密度”，峰值电流密度通常是平均电流密度的 3-5 倍。平均电流密度的选择需根据镀液类型（如酸性硫酸铜镀液）和 PCB 基板材质调整，一般为 1-3A/dm²。若电流密度过高，会导致基板表面局部温度升高，出现 “烧板” 现象，镀层易产生裂纹；若电流密度过低，则沉积速度过慢。实际操作中，需结合占空比调整：占空比降低时，可适当提高峰值电流密度，保证平均沉积速度不变。

4. 镀液参数：保障镀层纯度

镀液的成分、温度、pH 值等参数也会影响 PCB 脉冲电镀效果。以常用的酸性硫酸铜镀液为例，硫酸铜浓度建议控制在 180-220g/L，硫酸浓度控制在 50-70g/L，确保金属离子供给充足；镀液温度建议维持在 20-25℃，温度过高会加速添加剂分解，温度过低则会降低离子迁移速度；pH 值控制在 0.8-1.2，避免铜离子水解生成氢氧化铜沉淀。此外，需定期过滤镀液，去除杂质颗粒，防止镀层出现麻点。

（四）PCB 脉冲电镀工艺与传统直流电镀的对比

为更清晰地体现 PCB 脉冲电镀工艺的优势，可从镀层质量、生产效率、适用场景等维度，与传统直流电镀进行对比：

从对比结果可见，传统直流电镀工艺仅适用于技术要求较低的普通 PCB 生产，而 PCB 脉冲电镀工艺在高精度、高密度 PCB 制造中具有不可替代的优势，是行业技术升级的核心方向。

（五）PCB 脉冲电镀工艺的应用场景

随着电子行业的发展，PCB 脉冲电镀工艺的应用场景不断拓展，目前已广泛应用于以下领域：

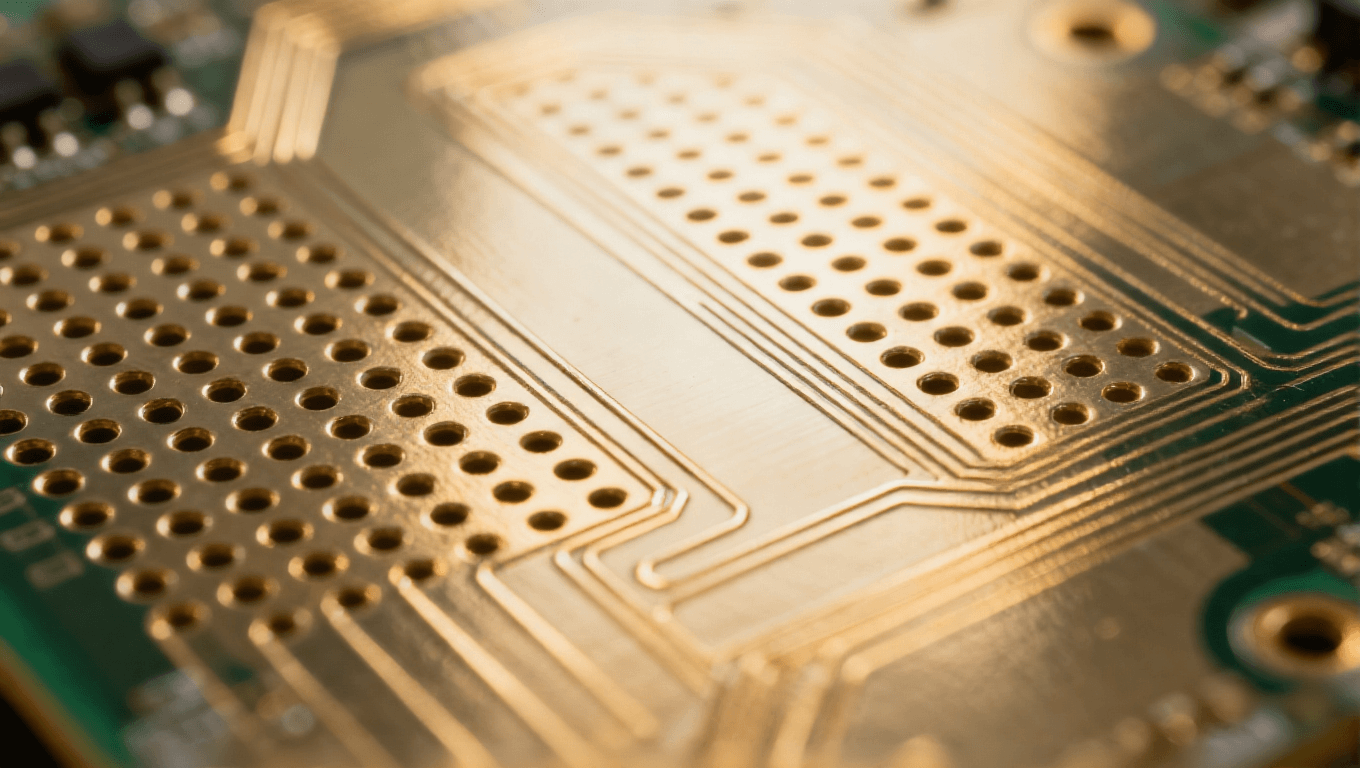

1. 高密度互联板（HDI）生产

HDI 板具有线路细、孔径小（通常＜0.2mm）、层数多的特点，对镀层均匀性和微通孔覆盖能力要求极高。传统直流电镀难以满足微通孔内的镀层厚度要求，而 PCB 脉冲电镀通过优化频率和占空比，可实现微通孔内镀层厚度与表面镀层厚度的比值≥0.8，确保导通性和可靠性。目前，手机、平板电脑等消费电子的 HDI 板生产中，PCB 脉冲电镀工艺的普及率已超过 90%。

2. IC 载板制造

IC 载板是连接芯片与 PCB 的关键部件，要求镀层具备高纯度、高平整度和低电阻。PCB 脉冲电镀工艺能减少镀层中的杂质含量（如铁、镍等杂质含量＜5ppm），降低接触电阻，同时通过调控电流参数，实现镀层平整度误差＜1μm，满足芯片封装的高精度要求。在高端 IC 载板（如用于 CPU、GPU 的载板）生产中，脉冲电镀已成为标配工艺。

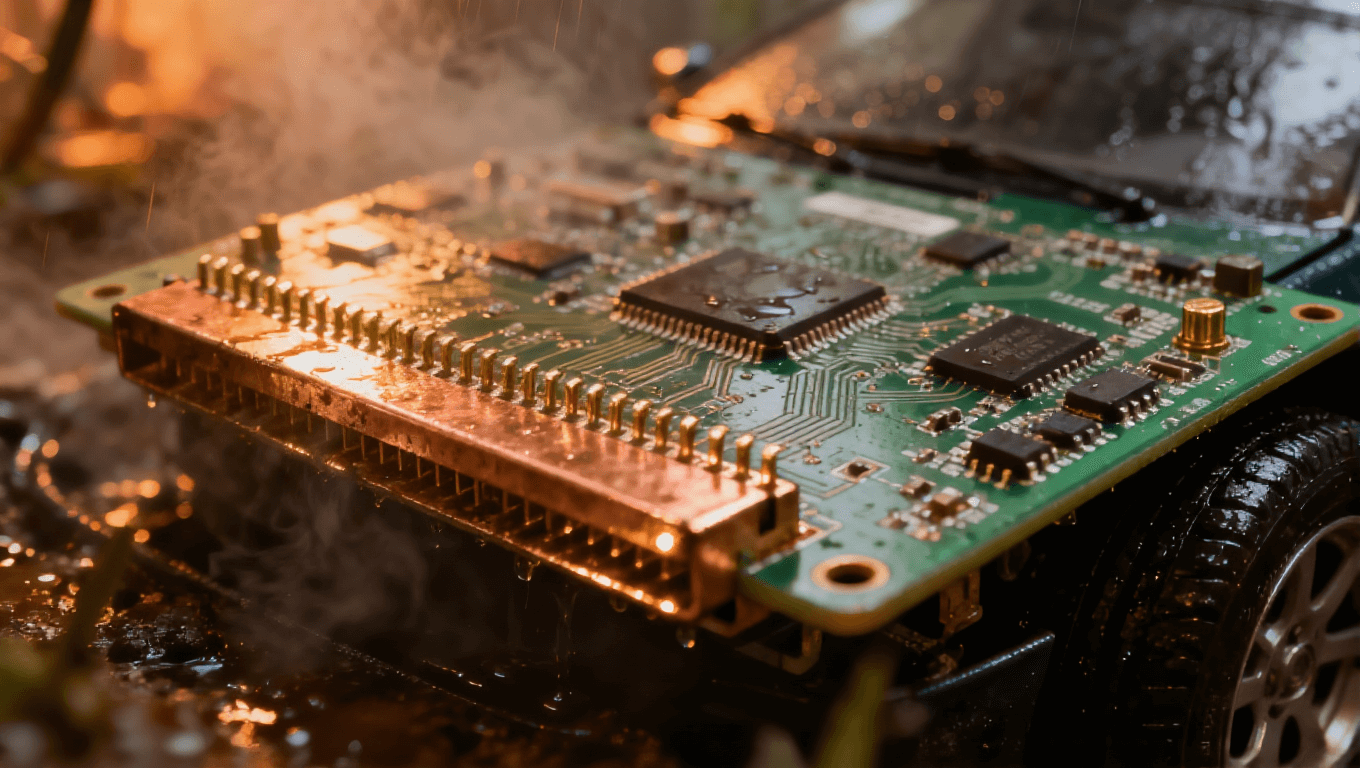

3. 汽车电子 PCB 生产

汽车电子 PCB 需承受高温、振动、潮湿等恶劣环境，对镀层的耐腐蚀性和结合力要求严格。PCB 脉冲电镀工艺生成的致密镀层，能有效抵抗汽车尾气、雨水等腐蚀介质的侵蚀，同时镀层与基板的结合力可达 1.5kg/cm² 以上，远高于传统工艺的 1.0kg/cm²，确保 PCB 在长期振动环境下不出现镀层脱落。目前，新能源汽车的车载控制器、电池管理系统（BMS）PCB 均采用脉冲电镀工艺。

4. 航空航天 PCB 制造

航空航天领域的 PCB 对可靠性和稳定性要求极高，需在极端温度（-55℃-125℃）和辐射环境下正常工作。PCB 脉冲电镀工艺通过优化镀液成分和脉冲参数，可提升镀层的耐温性和抗辐射性能，同时减少镀层缺陷，降低电路故障风险。在卫星、航天器的 PCB 生产中，脉冲电镀工艺是保障设备长期稳定运行的关键。

（六）PCB 脉冲电镀工艺的常见问题与解决方案

在实际生产中，PCB 脉冲电镀工艺可能会出现镀层针孔、厚度不均、结合力差等问题，以下是常见问题的原因分析及解决方案：

1. 镀层出现针孔

• 原因：镀液中存在气泡，或基板前处理不彻底（如残留油污、氧化层），导致气泡附着在基板表面，阻碍金属离子沉积，形成针孔。

• 解决方案：一是在镀液中添加适量的消泡剂，同时优化搅拌方式（如采用空气搅拌 + 喷淋搅拌结合），减少气泡产生；二是加强基板前处理，增加脱脂、酸洗、微蚀等工序，确保基板表面清洁无油污、无氧化层；三是适当降低脉冲频率，延长断电时间，让气泡有足够时间逸出。

1. 镀层厚度不均

• 原因：脉冲参数调整不当（如频率过低、占空比过高），或镀液温度、浓度不均匀，导致不同区域的离子沉积速度差异过大。

• 解决方案：一是根据 PCB 结构调整脉冲参数，细线路、微通孔区域提高频率至 1000-5000Hz，降低占空比至 40%-50%；二是优化镀液循环系统，采用多组喷嘴均匀喷淋，确保镀液温度、浓度分布均匀；三是定期检测镀液成分，及时补充硫酸铜、硫酸等，维持镀液浓度稳定。

1. 镀层结合力差

• 原因：基板前处理不彻底（如微蚀不足，表面粗糙度不够），或脉冲电流密度过高，导致镀层与基板之间出现 “夹层”。

• 解决方案：一是加强基板微蚀处理，控制微蚀量在 1-2μm，提升基板表面粗糙度（Ra 值控制在 0.2-0.3μm）；二是降低峰值电流密度，确保平均电流密度在 1-3A/dm² 范围内；三是在镀液中添加适量的结合力促进剂（如有机胺类添加剂），增强镀层与基板的结合力。

（七）PCB 脉冲电镀工艺的发展趋势

随着电子行业对 PCB 性能要求的不断提升，以及环保政策的日益严格，PCB 脉冲电镀工艺将向以下方向发展：

1. 智能化：结合物联网、大数据技术，实现脉冲参数的实时调控。通过在电镀槽内安装传感器，实时监测镀液温度、浓度、pH 值及镀层厚度，结合 AI 算法自动调整脉冲频率、占空比等参数，实现 “自适应电镀”，进一步提升镀层质量的稳定性。

2. 绿色化：开发低污染、低能耗的镀液体系和脉冲电源。一方面，减少镀液中重金属离子（如铅、镉）的使用，推广无氰、无氟镀液；另一方面，研发高效节能的脉冲电源，降低单位面积能耗，推动 PCB 制造向 “零排放、低能耗” 方向发展。

3. 高精度化：针对 IC 载板、柔性 PCB 等高端产品，开发更高频率（如 10000Hz 以上）的脉冲电镀技术，实现纳米级镀层厚度控制，满足芯片封装、柔性电子等领域的高精度需求。

PCB 脉冲电镀工艺作为高端 PCB 制造的核心技术，通过周期性脉冲电流的调控，解决了传统直流电镀的镀层均匀性差、结合力不足等问题，在 HDI 板、IC 载板、汽车电子 PCB 等领域得到广泛应用。其核心优势在于优异的镀层质量、较高的生产效率和良好的环保性能，是 PCB 行业技术升级的重要方向。
