电子产品的性能边界，正由印刷电路板（PCB）内部的微观互连世界所定义。在追求数据处理极致速度与设备形态无限精巧的今天，传统多层板的通孔互连技术已显得力不从心，成为信号传输速率和电路密度提升的瓶颈。而任意层 HDI（高密度互连）板工艺，正是打破这一瓶颈的关键技术。它通过允许电路板中任意两层之间建立直接的微型导通路，实现了电子设计从 “有限连通” 到 “无限可能” 的跨越，直接催生了现代智能手机、高端服务器及先进驾驶辅助系统的诞生。本篇技术解析将深入探讨任意层 HDI 板工艺的核心原理、精密复杂的制造流程、面临的技术挑战与解决方案，以及其如何持续驱动电子产业的革新。

一、什么是任意层 HDI 板工艺？

任意层 HDI 板工艺是一种高密度互连电路板的制造技术，其核心特点是允许在电路板的任意层之间实现直接电气连接，而无需通过传统的通孔或盲孔结构。与常规 HDI 板相比，任意层 HDI 板在层间互连上更加灵活，能够实现更高的布线密度和更小的尺寸。这种工艺通常涉及微孔技术、激光钻孔和电镀填充等先进方法，以确保信号传输的稳定性和效率。

任意层 HDI 板的结构通常包括多个绝缘层和导电层，每层之间通过微孔互连。这些微孔的直径可小至 50 微米，远小于传统通孔，从而减少了电路板占用空间，提升了整体性能。任意层 HDI 板工艺的出现，是电子行业对高频率、高速度信号传输需求的直接响应，尤其在 5G 通信、人工智能和物联网设备中，其重要性日益凸显。

二、任意层 HDI 板工艺的制造流程详解

任意层 HDI 板工艺的制造过程复杂且精密，涉及多个关键步骤。以下将分步介绍其典型流程，帮助读者直观理解这一工艺的实现方式。

1. 基板准备与层压

制造任意层 HDI 板的第一步是准备基板材料，通常使用 FR-4、聚酰亚胺或陶瓷等高性能绝缘材料。这些材料需具备高耐热性、低介电常数和良好的机械强度。基板经过清洗和表面处理后，通过层压工艺将多个绝缘层和铜箔层交替叠加。在任意层 HDI 板中，层压过程需精确控制厚度和层间对齐，以确保后续微孔互连的准确性。层压后，电路板进入预固化阶段，以增强层间结合力。

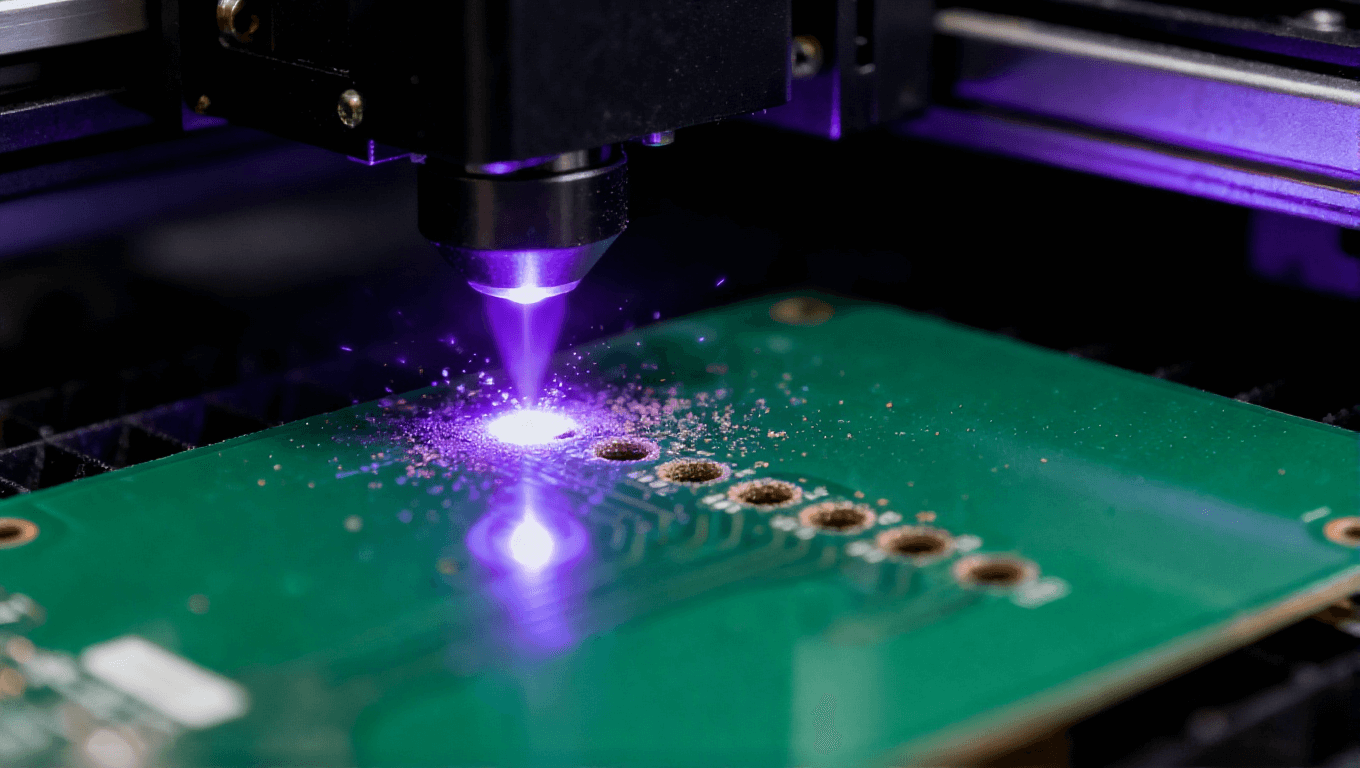

2. 激光钻孔与微孔形成

激光钻孔是任意层 HDI 板工艺的核心环节。与传统机械钻孔不同，激光钻孔使用紫外或 CO₂激光在任意层间直接形成微孔，孔径可控制在 50-100 微米范围内。这一过程通过计算机辅助设计（CAD）系统精确控制钻孔位置，确保微孔与电路图案的完美对齐。激光钻孔后，微孔内壁需进行去污和活化处理，以增强后续电镀的附着力。微孔的形成使得任意层间的电气连接成为可能，大幅提升了布线灵活性。

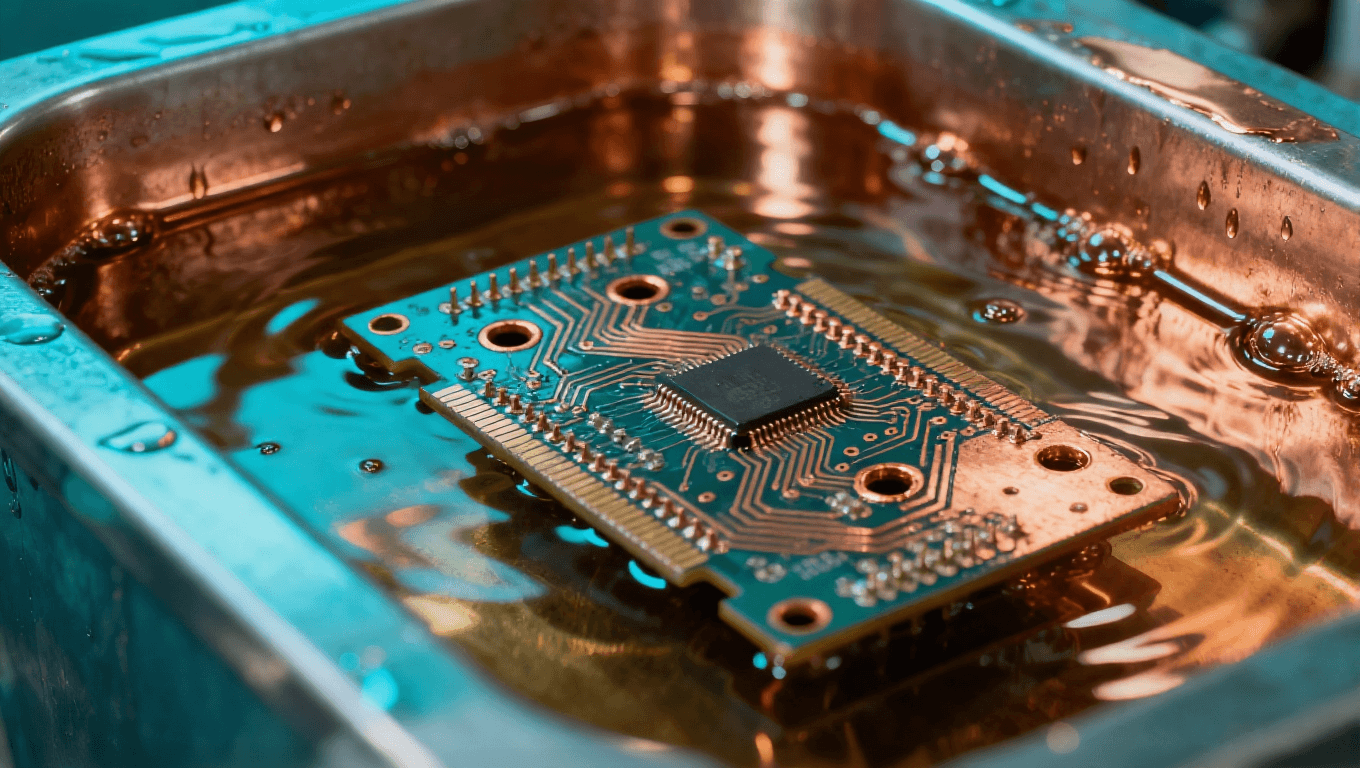

3. 电镀与孔填充

在微孔形成后，电路板进入电镀阶段。通过化学镀铜或电镀铜工艺，在微孔内壁和电路层表面沉积一层均匀的铜层，实现层间电气连接。对于任意层 HDI 板，电镀过程需特别注意孔填充的均匀性，以避免空洞或短路。先进的电镀技术如脉冲电镀或水平电镀可确保微孔完全填充，同时提高导电性能。电镀完成后，电路板经过清洗和抛光，去除多余铜渣，为下一层叠加做准备。

4. 图形转移与蚀刻

图形转移是将电路设计图案转移到铜层上的关键步骤。通过光刻技术，在铜层上涂覆光敏抗蚀剂，然后使用紫外光通过掩模曝光，形成电路图案。曝光后，未固化的抗蚀剂被显影液去除，露出需要蚀刻的铜区域。随后，通过化学蚀刻将多余铜层去除，形成精确的电路走线。在任意层 HDI 板工艺中，图形转移需高精度对齐，以确保多层电路间的信号完整性。

5. 层间叠加与压合

任意层 HDI 板通常由多个子板叠加而成，每层子板在完成图形转移和微孔互连后，通过压合工艺整合为整体。压合过程中，使用高温高压将各层粘合，同时确保微孔对齐和电气连通。这一步骤对设备精度要求极高，任何偏差都可能导致信号损耗或板层分离。压合后，电路板进行最终固化，以增强机械强度和热稳定性。

6. 表面处理与测试

最后，任意层 HDI 板经过表面处理，如镀金、镀锡或 OSP（有机可焊性保护剂），以提高焊接性能和抗腐蚀性。随后，进行严格的电气测试，包括通断测试、阻抗测试和高低温循环测试，确保电路板符合行业标准。任意层 HDI 板工艺的测试环节尤为重要，因为其高密度结构容易受到微缺陷影响，需使用自动光学检测（AOI）和 X 射线检测等先进手段进行全面验证。

三、任意层 HDI 板工艺的技术挑战与解决方案

尽管任意层 HDI 板工艺优势显著，但其制造过程面临诸多技术挑战。首先，微孔钻孔和填充对精度要求极高，任何偏差都可能导致信号中断或短路。解决方案包括采用高精度激光系统和实时监控技术，确保钻孔位置和深度的准确性。其次，层间对齐在多层层压中易出现误差，可通过改进 CAD/CAM 软件和自动化设备来优化对齐流程。此外，电镀均匀性也是一个关键问题，使用脉冲电镀和添加剂控制可以有效改善孔填充质量。

另一个挑战是热管理。任意层 HDI 板的高密度结构可能导致热量积聚，影响电路可靠性。解决方法包括使用高导热基板材料和集成散热层，例如在设计中添加热通孔或金属核心。同时，信号完整性在高速应用中至关重要，需通过仿真工具优化布线设计，减少串扰和延迟。

环境可持续性也是现代制造业的关注点。任意层 HDI 板工艺涉及化学试剂和能源消耗，企业可通过回收废料、使用环保材料和优化生产流程来降低环境影响。例如，采用水基清洗剂和低能耗激光设备，不仅能减少碳足迹，还能符合国际环保标准如 RoHS 和 REACH。

四、任意层 HDI 板工艺的应用领域

任意层 HDI 板工艺广泛应用于高端电子设备，其高密度和可靠性使其成为多个行业的首选技术。在消费电子领域，智能手机和平板电脑是主要应用场景。任意层 HDI 板允许在有限空间内集成更多功能，如 5G 天线和高速处理器，从而提升设备性能。例如，苹果和三星的旗舰机型均采用任意层 HDI 板，以实现更薄的设计和更快的信号传输。

在汽车电子中，任意层 HDI 板用于高级驾驶辅助系统（ADAS）、车载信息娱乐和电动汽车控制单元。这些应用要求电路板在恶劣环境下稳定运行，任意层 HDI 板的高耐热性和抗振动性能使其成为理想选择。此外，医疗设备如心脏起搏器和影像诊断系统也依赖这种工艺，以确保高精度和长期可靠性。

工业自动化和航空航天是另一个重要应用领域。任意层 HDI 板在机器人控制、卫星通信和军事设备中提供高速度数据交换，同时减少重量和体积。随着物联网和人工智能的普及，任意层 HDI 板工艺将在智能家居、可穿戴设备和数据中心中发挥更大作用，推动电子行业向更高效、更智能的方向发展。

五、任意层 HDI 板工艺的优势与未来趋势

任意层 HDI 板工艺的核心优势在于其高集成度、灵活性和可靠性。通过任意层互连，电路板可以减少通孔数量，缩短信号路径，从而提升传输速度和降低功耗。同时，这种工艺支持更细的线宽和间距，使得电子产品能够实现更小巧的设计。据统计，采用任意层 HDI 板工艺的设备，其信号完整性比传统板提高 30% 以上，功耗降低 20%，这在电池供电设备中尤为重要。

未来，任意层 HDI 板工艺将朝着更精细化、智能化和环保化方向发展。首先，随着 5G 和 6G 技术的推进，对高频高速电路的需求将推动微孔技术进一步缩小，孔径可能降至 30 微米以下。其次，人工智能和机器学习将被集成到制造过程中，实现实时缺陷检测和工艺优化，提高生产效率和良率。此外，可持续制造将成为重点，企业将更多使用生物降解材料和可再生能源，以减少碳足迹。

从行业角度看，任意层 HDI 板工艺将与半导体封装技术融合，形成系统级封装（SiP）或芯片级封装（CSP），进一步突破性能瓶颈。预计到 2030 年，全球 HDI 板市场将以年均 8% 的速度增长，其中任意层 HDI 板占比将超过 50%，成为电子制造的主流技术。

总之，任意层 HDI 板工艺是现代电子制造业中的关键技术，它通过高密度互连和微孔技术，实现了电路板的小型化、高性能化和高可靠性。从制造流程到应用领域，这一工艺体现了电子行业对创新和效率的不懈追求。尽管面临技术挑战，但通过持续研发和优化，任意层 HDI 板工艺将继续推动电子产品的发展，满足未来智能社会的需求。

通过本文的详细解析，我们希望读者能对任意层 HDI 板工艺有全面的认识，并在实际工作中应用这些知识，共同推动电子制造技术的进步。
