电路板上的各种条形孔与圆形空焊盘是什么?有什么作用?
2021-11-22
浏览次数:36
分享到:

电路板上各种条形洞有什么作用吗?

准确地说这不能叫洞,专业术语叫孔。电路板(PCB)上的孔分为过电孔(VIA)、插件孔、安装孔三类。过孔起导通、散热的作用;插件孔是用来焊接元器件的,把元件的角插入用锡固定;安装孔是用来打螺丝的,可以和其它部件组装。

电路板过孔


一般而言,过孔和插件孔为金属化孔(PTH),就是孔壁是有金属附着的,是可以导电的,而安装孔一般为非金属化孔(NPTH),孔壁就是基材。

这个孔是通过数控钻机或者激光打出的,再经过化学沉铜、电镀铜、表面处理(常见喷锡和沉金,其它有防氧化、沉锡等)。

一般我们见到的PCB电路板有各种颜色,那个叫阻焊油墨,防止短路、还可以保护板子,起到美观的作用。阻焊上面还会印字符,便于焊接维修时识别元件。油墨有绿色、红色、蓝色、黑色、白色等。

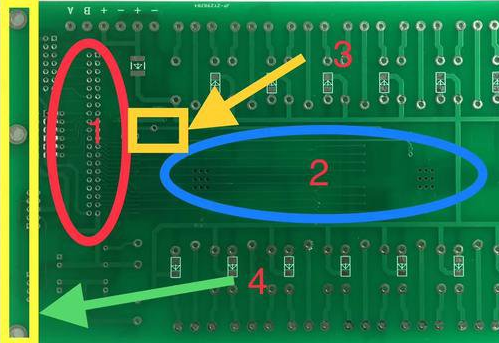

电路板表面有很多孔,如下图,通常分为以下这几种:

1,代表分离原件安装孔
是在电路板通过一定的工艺要求安装直插(分离)元器件。

2,代表散热孔
这是一类用来散热的孔,另一面是一颗CPU芯片。

3,代表过孔
这个过孔是为了线路板正反面导线连接之用。

4,代表安装孔
安装孔,顾名思义就是用来安装固定电路板。

5,其他技术规范要求的孔
比如电源类电路板,比如有变压器,有一些割孔或者开槽就是为了保证技术性能要求。

确切的说叫过孔,如果从顶层到底层,那就叫通孔,如果在中间层或者通了一半就叫盲孔。如果没有属性,也就是说孔不连入电路,那一般是安装孔或者用来配合结构,这种孔一般比较大,如果是连接到了电路里面,那一般是连接两层电路用的,可以当做电线,如果是很多孔排成阵列,一般是用来散热或者适应大电流。

PCB上的圆形空焊盘是什么?

电子工程师设计出来的PCB不仅仅需要实现产品的各种功能,还要能够实现大模块的自动化生产。PCBA生产的过程中会有程序烧录、ICT测试、功能测试等步骤,经过各种测试,才能够保证交付到消费者手中的产品是合格的。程序烧录和各种功能测试都需要测试点的参与。PCB上的一些圆形空焊盘就是测试点了。不同的工厂有着不同的生产方法和生产工艺,有些工厂会把测试点上了焊,也有些工厂不会对测试点上锡。

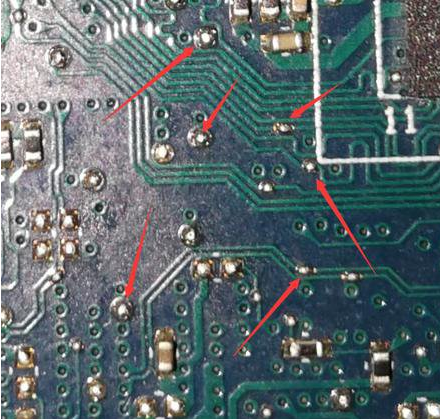

电路板测试点


测试点其实是与线路的网络相连的。比如用于程序烧录的测试点,它会连接到芯片的烧录引脚。比如生产过程中,我们需要测试某个网络的电压,只要在该网络添加一个测试点,通过测试设备测试该点的电压就可以了。如果我们在PCB的所有网络都加入测试点,就可以测试每一个网络的通、断,这样就可以快速的测试出各种元件是否存在短路、开路。还可以测试出是否贴错元件。

怎么通过测试点进行测试?

在生产PCBA的时候,负载生产测试的工程师就会设计出用于该PCBA测试的冶具,焊接好的PCBA放到该测试架上,测试架上的测试针就会连接到PCB板上的测试点,就可以按照测试要求进行测试了。比如测试各个位置的电压、电流、波形等。如果要烧录程序,测试针需要与烧录器对应的功能引脚相连接。测试针的尺寸是很小的,PCB的定位和测试针的放置必须比较精准。为了降低测试的难度,在PCB面积允许的情况下,电子工程师设计PCB的时候可以尽量把测试点的面积和测试点的间距加大一些。
